모터 권선이 정상인지 확인하려면 권선과 모터 프레임(접지) 간의 절연 저항 테스트를 수행해야 합니다. 모터를 전원에서 완전히 분리한 후, 모든 모터 리드(T1, T2 또는 T3)와 접지 연결 간에 무한대 또는 매우 높은 저항을 나타내는 테스트는 권선 절연이 손상되지 않았음을 나타냅니다. 반대로, 0 또는 낮은 저항 판독값은 심각한 결함을 나타냅니다.
모터 권선 고장은 단일 사건이 아닙니다. 일반적으로 권선 절연 또는 구리선 자체의 고장입니다. 목표는 간단한 전기 테스트를 사용하여 이러한 고장 중 어느 것이 발생했는지 분리하여 모터가 문제의 원인인지 확인하는 것입니다.
권선 상태를 위한 두 가지 중요한 테스트
정상적인 모터는 두 가지 기본 전기적 특성에 의존합니다. 금속 케이스와의 완벽한 절연 및 내부 권선을 통한 균형 잡힌 전기 경로입니다. 이러한 특성을 모두 테스트하여 모터 상태에 대한 완전한 그림을 얻을 수 있습니다.
테스트 1: 절연 저항 (접지 테스트)
이것은 모터 안전 및 무결성을 위한 가장 중요한 테스트입니다. 구리 권선 주위의 절연이 파손되어 전기가 모터의 금속 프레임으로 직접 누출될 때 발생하는 접지 단락을 확인합니다.
이를 위한 주요 도구는 절연 저항 테스터(메거 또는 "메거"라고도 함)여야 합니다. 표준 멀티미터가 놓칠 수 있는 절연 약점을 드러내기 위해 더 높은 전압을 사용하기 때문입니다.
테스트를 수행하려면:
- 모터의 모든 전원을 차단하십시오. 이것은 중요한 안전 단계입니다.
- 테스터를 적절한 전압(예: 480V 모터의 경우 500V)으로 설정합니다.

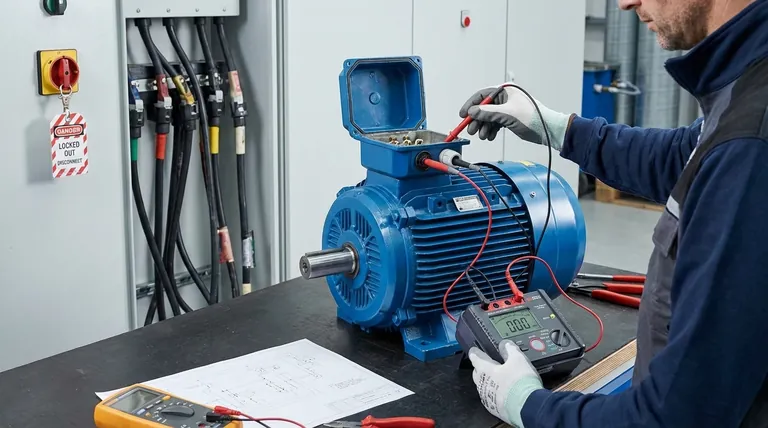

- 하나의 테스트 리드를 모터 프레임의 도색되지 않은 금속 부분(접지)에 연결합니다.
- 다른 리드를 모터 와이어(예: T1) 중 하나에 연결합니다.
- 테스트를 실행하고 저항 값을 기록합니다.
- 나머지 와이어(T2 및 T3)에 대해 이 과정을 반복합니다.
정상적인 모터는 매우 높거나 무한대 저항 판독값(수 메가옴 또는 MΩ)을 표시합니다. 고장난 모터는 0 또는 매우 낮은 저항을 표시하여 전류가 접지로 흐르는 직접적인 경로를 나타냅니다.
테스트 2: 상간 저항 (균형 테스트)
이 테스트는 표준 멀티미터를 사용하여 구리 권선 자체의 연속성과 상태를 확인합니다. 끊어진 와이어 또는 동일한 상 내의 와이어 간 내부 단락을 식별하는 데 도움이 됩니다.
테스트를 수행하려면:
- 모터가 전원에서 완전히 분리되었는지 확인합니다.
- 멀티미터를 가장 낮은 범위에서 저항(Ω) 측정으로 설정합니다.
- 모터 리드 간의 저항을 쌍으로 측정하고 기록합니다: T1-T2, T2-T3, T3-T1.
정상적인 모터의 경우 저항 값은 매우 낮아야 하며(일반적으로 1옴 미만), 가장 중요한 것은 서로 매우 가까워야 합니다. 세 가지 판독값 모두 거의 동일해야 합니다.
"OL" 또는 무한대 저항 판독값은 끊어지거나 열린 권선이 있음을 의미합니다. 다른 두 판독값과 상당히 다른 판독값은 단락된 권선을 시사하며, 이는 손상으로 인해 해당 상 내부에 지름길이 생긴 것입니다.
피해야 할 일반적인 함정
모터 진단은 간단하지만 실수는 잘못된 결론이나 안전 위험으로 이어질 수 있습니다.
모터 대 케이블
테스트 실패가 항상 모터가 고장났다는 것을 의미하지는 않습니다. 모터로 이어지는 전원 케이블도 접지 단락 또는 상간 단락이 발생할 수 있습니다.
제어 캐비닛에서 잘못된 판독값을 얻으면 항상 모터 자체에서 케이블을 분리하고 모터를 직접 테스트하십시오. 이렇게 하면 고장이 모터 또는 공급 케이블로 국한됩니다.
잘못된 도구 사용
멀티미터는 접지 단락을 감지할 수 있지만 실제 절연 테스트를 수행할 수는 없습니다. 낮은 전압 신호는 약해진 절연을 가로질러 아크를 발생시키기에 충분하지 않을 수 있습니다.
절연 저항 테스터는 접지 테스트를 위한 확실한 도구입니다. 멀티미터는 상간 균형 테스트에만 적합합니다.
환경 요인 무시
습기는 모터 권선의 일반적인 적입니다. 습한 환경에 방치된 모터는 접지 저항이 낮게 표시될 수 있습니다.
모터가 이 테스트에 실패하면 제어된 오븐에서 제대로 건조하고 다시 테스트하면 때때로 복구할 수 있습니다.
결과가 다음 단계에 미치는 영향
테스트 결과는 명확한 진행 경로를 제공합니다.
- 접지에 대한 무한대 저항과 균형 잡힌 상 판독값이 있는 경우: 모터 권선은 괜찮을 가능성이 높습니다. 문제는 아마도 모터 드라이브(VFD), 기계적 부하 또는 전원 공급 장치와 같은 다른 곳에 있을 것입니다.
- 접지에 대한 낮은 저항 또는 연속성이 있는 경우: 모터에 치명적인 단락이 발생했으며 안전하지 않습니다. 전문적인 재권선 또는 완전한 교체가 필요합니다.
- 두 상 사이에 "OL"(열림) 판독값이 있는 경우: 모터 내부에 권선이 끊어졌습니다. 모터를 재권선하거나 교체해야 합니다.
- 상간 판독값이 균형을 이루지 못하는 경우: 모터에 내부 단락이 발생하여 비효율적으로 작동하고 과열되며 완전히 고장납니다. 교체해야 합니다.
이 두 가지 테스트를 체계적으로 수행하면 불확실성에서 모터의 전기적 상태에 대한 자신감 있는 진단으로 나아갈 수 있습니다.
요약 표:
| 테스트 | 사용 도구 | 좋은 결과 | 나쁜 결과 | 나타내는 것 |
|---|---|---|---|---|
| 절연 저항 (접지 테스트) | 절연 저항 테스터 (메거) | 매우 높거나 무한대 저항 (MΩ) | 0 또는 매우 낮은 저항 | 접지 단락; 절연 고장 |
| 상간 저항 (균형 테스트) | 멀티미터 (옴 설정) | T1-T2, T2-T3, T3-T1 간에 낮고 균형 잡힌 저항 (<1Ω) | OL (무한대) 또는 상당히 불균형한 판독값 | 열린 또는 단락된 권선 |
프로젝트를 원활하게 진행하기 위해 안정적인 기계가 필요하십니까?
모터 고장으로 인해 건설 현장에서 비용이 많이 드는 가동 중단이 발생하고 있다면 GARLWAY가 도와드릴 수 있습니다. 당사는 계약자 및 건설 회사의 까다로운 요구 사항을 충족하도록 설계된 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 내구성 있는 건설 기계를 전문으로 합니다.
귀하의 비즈니스가 의존하는 견고한 장비를 제공해 드리겠습니다. 지금 전문가에게 문의하여 기계 요구 사항을 논의하고 운영 생산성을 유지하십시오.

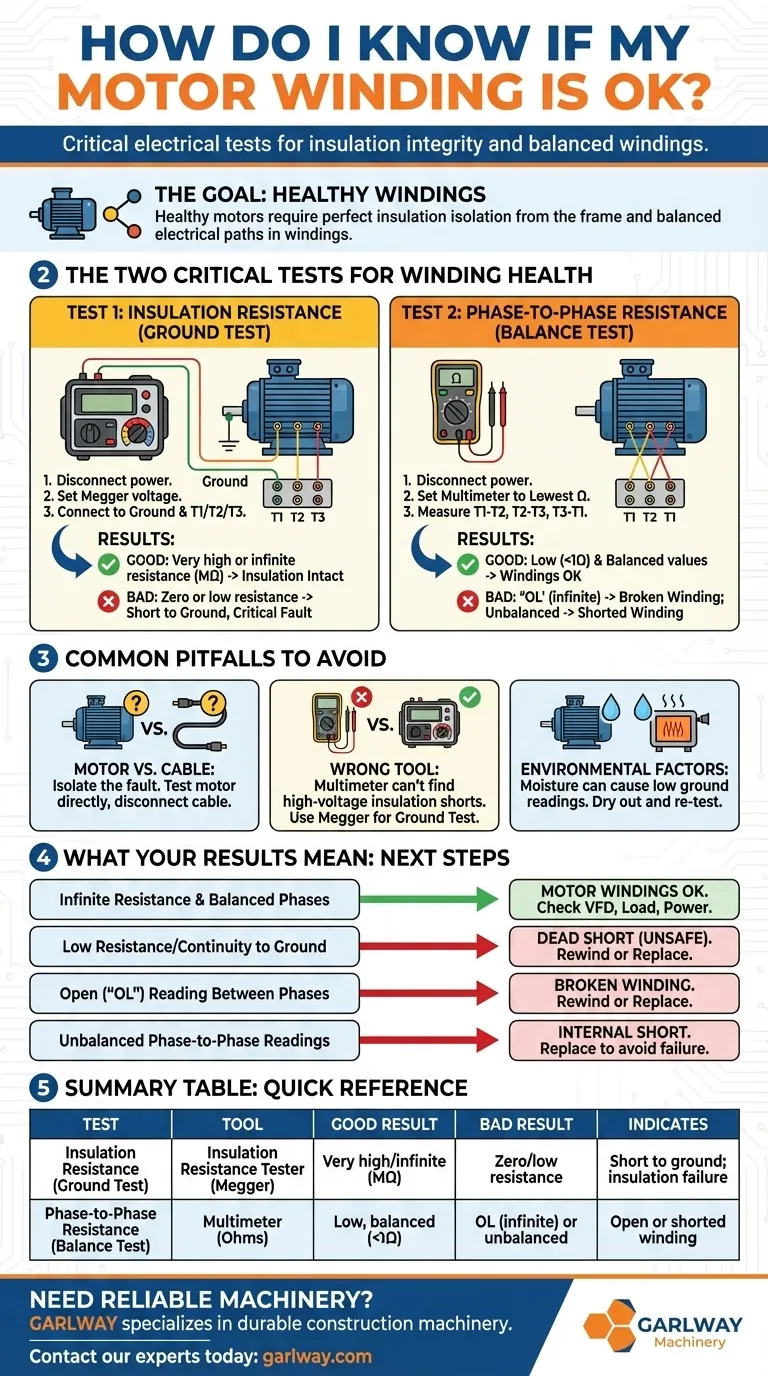

시각적 가이드
