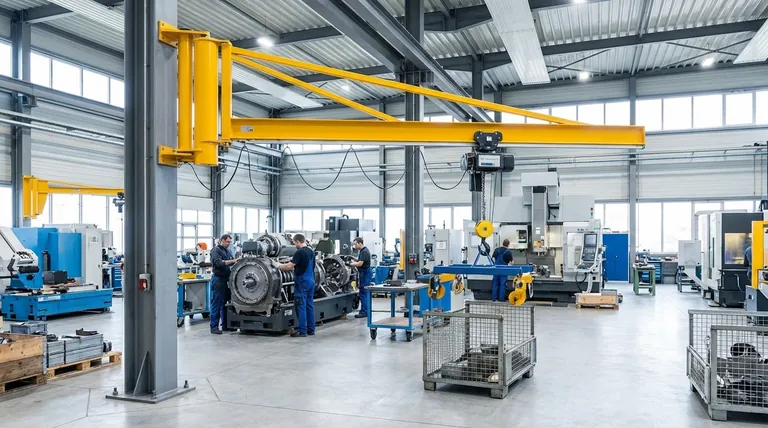

벽걸이식 지브 크레인은 본질적으로 구조적으로 튼튼한 벽이나 건물 기둥에 직접 고정되는 공간 절약형 리프팅 장치로 작동합니다. 회전하는 수평 붐 또는 "지브"를 사용하여 하중을 반원형 호 내에서 이동시켜 바닥 기반 지지 기둥이 필요하지 않습니다.
벽걸이식 지브 크레인의 필수 기능은 건물의 기존 수직 구조를 활용하여 국부적인 리프팅 파워를 제공하는 것입니다. 바닥 설치형 장치의 360도 전체 회전과 교환하여 작업 공간을 방해받지 않도록 합니다.
시스템이 기능을 달성하는 방법
벽걸이식 지브 크레인의 작동은 지정된 작업 영역 내에서 안전하고 효율적인 리프팅을 제공하는 데 중요한 역할을 하는 주요 구성 요소를 통해 가장 잘 이해할 수 있습니다.
마운팅 어셈블리
이것이 크레인의 기초입니다. 전체 어셈블리는 하중 지지 벽 또는 더 일반적으로 건물의 프레임 일부인 강철 I빔 기둥에 볼트로 고정됩니다. 이 연결의 무결성은 크레인의 안전과 용량에 매우 중요합니다.
지브 (붐)
지브는 벽 마운트에서 돌출된 수평 빔입니다. 트롤리와 호이스트가 이 빔을 따라 이동하여 길이를 따라 어디든 하중을 들어 올리고 배치할 수 있습니다.
피벗 메커니즘
지브가 벽 마운팅에 연결되는 지점에서 피벗을 통해 전체 붐을 수평으로 스윙할 수 있습니다. 이 회전 운동은 크레인의 커버리지 영역을 정의합니다.
주요 기능 유형 및 디자인
모든 벽걸이식 크레인은 동일한 기본 원리를 공유하지만, 지지 구조에 따라 적용 분야가 결정됩니다. 참조는 두 가지 주요 디자인을 나타냅니다.
캔틸레버 벽걸이식 크레인
이 크레인은 붐이 벽의 단일의 견고한 마운팅 브래킷에 의해 완전히 지지되는 완전 캔틸레버 디자인을 특징으로 합니다. 이 디자인은 붐 위아래 모두 최대한의 간격을 제공하여 장애물이 많은 혼잡한 작업 영역에 이상적입니다.
타이 로드 지지 크레인
이 디자인은 벽 브래킷과 벽 상단의 지점부터 지브까지 대각선으로 이어지는 "타이 로드"를 사용합니다. 이 로드는 붐을 지지하기 위해 인장력으로 작용하여 거대한 벽 브래킷이 필요 없이 더 큰 용량이나 더 긴 스팬을 가능하게 합니다.
절충점 이해
벽걸이식 시스템을 선택하려면 특히 바닥 설치형 대안과 비교했을 때 고유한 장점과 내재된 한계를 평가해야 합니다.
장점: 바닥 공간 보존
가장 큰 이점은 바닥 면적이 완전히 없다는 것입니다. 기존 구조물에 장착함으로써 크레인은 아래의 전체 작업 영역을 기계, 교통 및 인력을 위해 비워 둡니다.
단점: 회전 제한
종종 360도 전체 회전이 가능한 바닥 설치형 크레인과 달리 벽걸이식 장치는 본질적으로 제한됩니다. 충돌을 피하기 위해 일반적으로 200도 이하로 회전이 제한됩니다.
중요한 의존성: 구조적 무결성
가장 중요한 고려 사항은 건물 구조 자체입니다. 벽이나 기둥은 크레인과 최대 하중의 무게뿐만 아니라 스윙 및 리프팅 중에 발생하는 동적 힘을 처리할 수 있는지 전문가의 검증을 받아야 합니다. 대조적으로, 바닥 설치형 크레인은 자체 전용 기초에 의존합니다.
작업 공간에 맞는 올바른 선택
운영 요구 사항에 따라 장비 선택을 결정해야 합니다. 리프팅 스테이션의 주요 목표를 기준으로 결정을 내리십시오.
- 주요 초점이 명확한 바닥 공간을 최대화하는 것이라면: 벽걸이식 지브 크레인은 건물이 검증되고 구조적으로 튼튼한 기둥이나 벽을 가지고 있다면 탁월한 선택입니다.
- 주요 초점이 넓은 원형 작업 영역을 서비스하는 것이라면: 바닥 설치형 지브 크레인은 360도 회전 능력으로 인해 더 효과적입니다.
- 주요 초점이 설치 유연성이라면: 바닥 설치형 크레인은 적합한 콘크리트 기초만 필요하고 건물 상부 구조 분석이 필요하지 않기 때문에 설치가 더 간단한 경우가 많습니다.
이러한 핵심 기능적 차이점을 이해하면 시설 및 워크플로와 가장 잘 통합되는 지브 크레인을 선택할 수 있습니다.
요약 표:
| 기능 | 벽걸이식 지브 크레인 | 바닥 설치형 지브 크레인 |
|---|---|---|
| 회전 | 제한적 (일반적으로 ≤ 200°) | 전체 360° 회전 |
| 바닥 공간 | 바닥 면적 없음 | 바닥 기초 필요 |
| 설치 | 튼튼한 벽/기둥 필요 | 콘크리트 기초 필요 |
| 이상적인 용도 | 명확한 바닥 공간 최대화 | 넓은 원형 영역 서비스 |
건설 또는 계약 프로젝트를 위한 신뢰할 수 있는 리프팅 솔루션이 필요하신가요? GARLWAY는 건설 기계 전문 업체로, 내구성 있는 윈치, 콘크리트 믹서 및 배치 플랜트를 제공합니다. 전문가가 귀하의 워크플로를 개선하고 효율성을 극대화하는 데 적합한 장비를 선택하도록 도와드리겠습니다. 지금 GARLWAY에 문의하여 귀하의 요구 사항에 대해 논의하십시오!

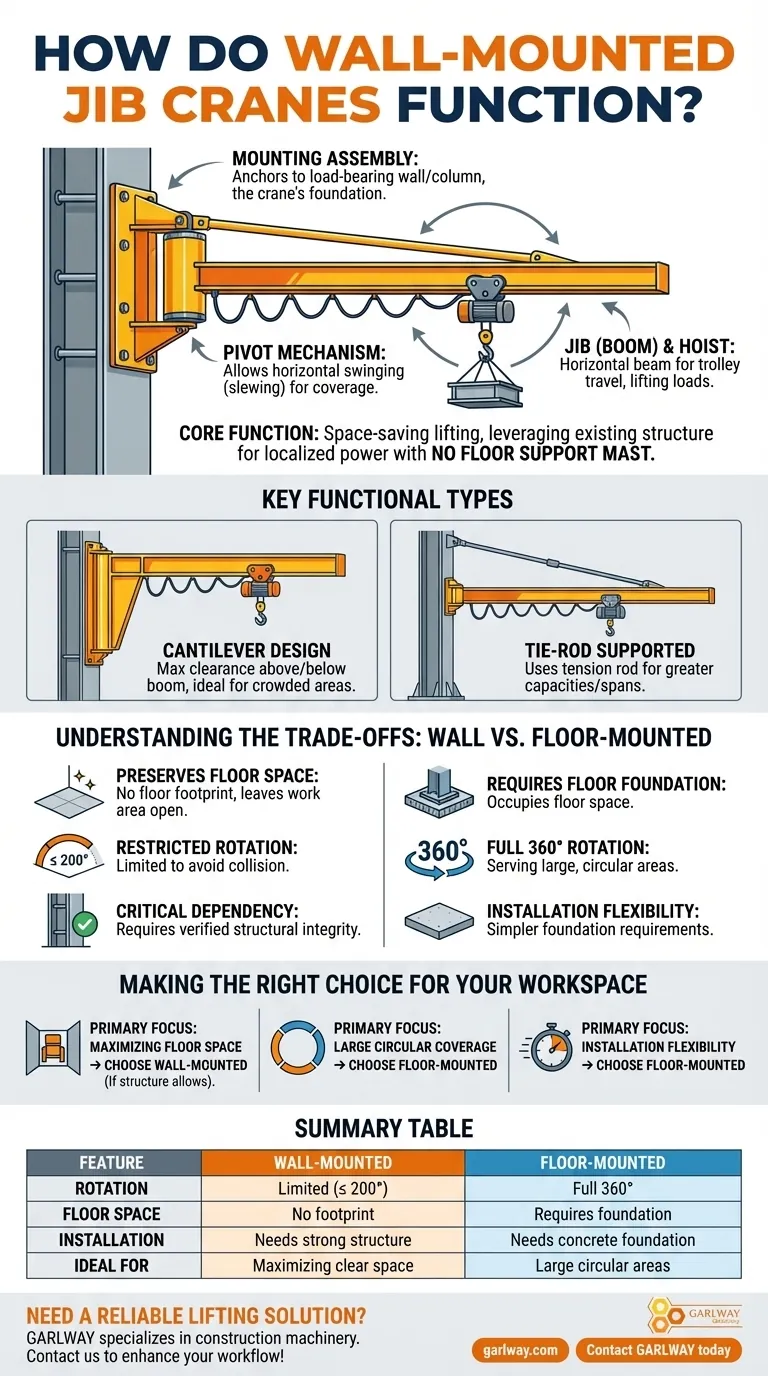

시각적 가이드
