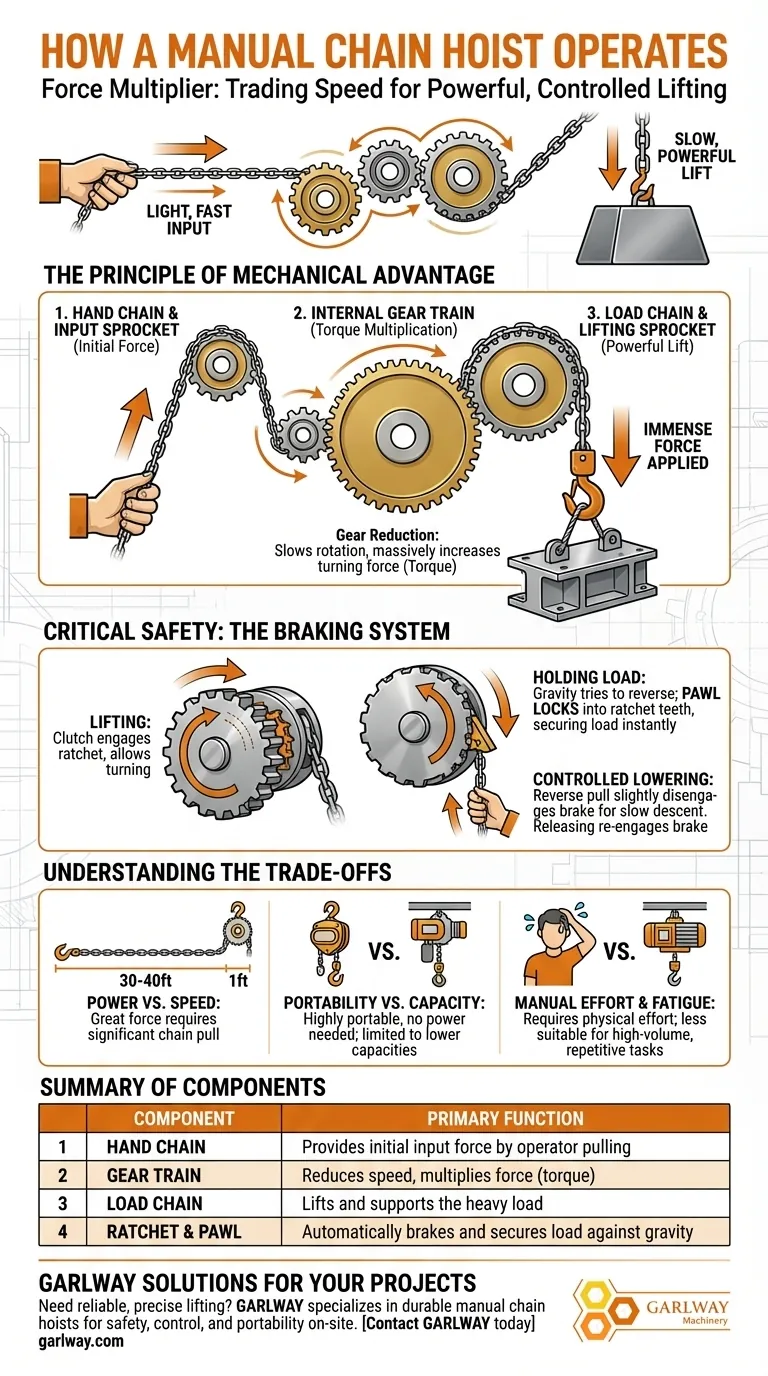

수동 체인 호이스트는 기어와 체인 시스템을 통해 수동으로 당기는 힘을 상당한 리프팅 파워로 변환하는 기계식 리프팅 장치입니다.작업자가 당겨서 동작을 발생시키는 핸드 체인과 실제로 물체를 들어 올리는 로드 체인의 두 가지 체인을 사용하여 작동합니다.내부 기어 메커니즘은 상대적으로 작은 입력 힘을 훨씬 더 큰 출력 힘으로 증폭시켜 사람의 힘을 최소화하면서 무거운 짐을 들어올릴 수 있습니다.수동 체인 호이스트는 동력 방식에 비해 속도가 느리지만 외부 전원 없이도 정밀한 제어와 안정성을 제공합니다.
핵심 포인트 설명:
-
듀얼 체인 시스템
- 핸드 체인 :작업자가 이 무한 루프 체인을 수동으로 당겨 호이스트의 메커니즘에 회전 동작을 생성합니다.
- 로드 체인 :이 체인은 리프팅 후크에 연결되어 수직으로 움직이며 하중을 올리거나 내립니다.두 체인은 함께 작동하지만 리프팅 과정에서 완전히 다른 용도로 사용됩니다.
-
기어 감속 메커니즘
- 톱니 수가 다른 여러 개의 기어가 기계적 이점을 제공합니다.
- 높은 트래블, 낮은 힘의 핸드 체인 움직임을 낮은 트래블, 높은 힘의 로드 체인 움직임으로 변환합니다.
- 일반적인 기어비는 10:1 ~ 40:1로, 하중을 1피트 올리는 데 10~40회의 핸드 체인 풀링이 필요할 수 있습니다.
-
핵심 구성품
- 구동 장치 :움직임을 시작하는 핸드 체인과 관련 스프라켓
- 변속 시스템 :입력 힘을 배가시키는 기어
- 브레이크 시스템 :적극적으로 당기지 않을 때 하중이 미끄러지지 않도록 자동으로 맞물림
- 리프팅 어셈블리 :무게를 직접 처리하는 로드 체인, 후크 및 지지 구조물
-
작동 순서
- 핸드 체인을 당기면 기본 스프라켓이 회전합니다.
- 이 회전은 기어 트레인과 맞물려 토크를 배가시킵니다.
- 최종 기어가 로드 체인 드럼을 구동하여 체인을 감습니다.
- 핸드 체인 방향을 반대로 하면 하강 메커니즘이 작동합니다.
-
하중 제어 기능
- 내장된 제동 시스템이 모든 높이에서 자동으로 하중을 유지합니다.
- 정밀 기어링으로 밀리미터 수준의 위치 정확도 제공
- 방향 제어(위/아래)는 핸드 체인의 어느 쪽을 당기는지에 따라 결정됩니다.
-
수동 조작의 장점
- 전원 요구 사항이 없어 어디서나 사용 가능
- 단순한 기계 설계로 신뢰성 보장
- 부하 상태에 대한 촉각적 피드백 제공
- 동력 호이스트에 비해 유지보수 비용 절감
기어비가 리프팅 속도와 필요한 작업자 노력에 어떤 영향을 미치는지 고려해 보셨나요?속도와 힘의 곱셈 사이의 균형은 수동 호이스트 설계의 기본입니다.이 견고한 장치는 극장 리깅부터 산업 유지보수까지 속도보다 정확하고 안정적인 리프팅이 더 중요한 산업에서 계속 사용되고 있습니다.기계적인 단순함 뒤에 정교한 힘 변환 기능이 숨어 있어 사람의 힘만으로 거대한 무게를 움직일 수 있습니다.
요약 표입니다:
| 구성 요소 | 기능 |
|---|---|
| 핸드 체인 | 작업자가 당겨서 회전 동작을 생성합니다. |
| 로드 체인 | 후크에 연결하여 수직으로 움직여 하중을 들어 올리거나 내립니다. |
| 기어 감소 | 무거운 물건을 들어 올릴 때 입력력을 증폭(10:1 ~ 40:1 비율)합니다. |
| 브레이크 시스템 | 당기지 않을 때 미끄러짐을 방지하기 위해 자동으로 작동합니다. |
| 리프팅 어셈블리 | 직접 중량 취급을 위한 로드 체인, 후크 및 지지 구조물 포함 |
