모터가 권선 재작업 후 효율을 잃는 주된 이유는 스트리핑 과정 중 고정자 코어에 발생하는 열 손상 때문입니다. 기존 권선 절연체를 태우는 데 사용되는 고온은 코어 강철 적층판의 전기적 특성을 저하시켜 영구적으로 에너지 손실을 증가시킬 수 있습니다.
모터의 효율은 새로운 권선 자체에 의해 저하되는 것이 아니라, 분해 과정에서 고정자 코어에 발생할 수 있는 잠재적 손상에 의해 저하됩니다. 주요 원인은 과도한 열로, 이는 코어 강철판 사이의 절연체를 손상시켜 "철손"을 증가시킵니다.

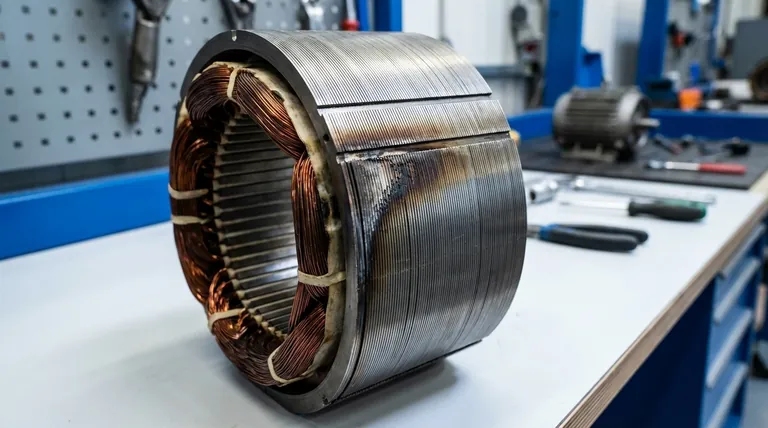

고정자 코어: 모터의 기초
효율 손실을 이해하려면 먼저 고정자 코어를 이해해야 합니다. 고정자 코어는 단단한 강철 덩어리가 아니라, 개별적으로 절연된 매우 얇은 강철판인 적층판을 쌓아 놓은 것입니다.
적층 코어가 중요한 이유
모터의 자기장은 끊임없이 변합니다. 단단한 강철 코어는 이 변화하는 자기장에 의해 코어 내부에 와전류라고 하는 큰 전기 전류가 유도될 것입니다.
이러한 와전류는 유용한 목적을 수행하지 못합니다. 단순히 폐열을 발생시키며, 이는 모터 효율의 직접적인 손실입니다.
적층간 절연의 역할
이러한 손실을 방지하기 위해 고정자 코어는 얇은 강철판(적층판)을 쌓아 만들어지며, 각 판은 바니시와 같은 절연층으로 코팅되어 있습니다.
이 절연체는 잠재적인 와전류를 매우 작게 만들어 열로 낭비되는 에너지를 극적으로 줄입니다. 이 구성 요소는 모터의 설계 효율에 기본적입니다.
권선 재작업 과정이 손상을 유발하는 방법
손상 가능성은 기존의 실패한 구리 권선을 고정자 코어 슬롯에서 제거해야 할 때 발생합니다.
스트리핑 과정: 열 적용
기존 권선을 제거하는 가장 일반적인 방법은 고정자를 소각로에 넣는 것입니다. 이 오븐은 조립품을 고온으로 가열하여 기존 권선 절연체를 기화시켜 구리 코일을 쉽게 빼낼 수 있도록 합니다.
열이 코어 절연에 미치는 영향
오븐 온도가 너무 높거나 너무 오래 적용되면 코어의 강철판 사이의 섬세한 적층간 절연이 파괴될 수 있습니다.
이 손상이 시작되는 기준 온도는 종종 약 370°C(700°F)로 언급됩니다. 제대로 제어되지 않은 오븐은 이 한계를 쉽게 초과할 수 있습니다.
결과: 철손 증가
적층간 절연이 손상되면 적층판 사이에 단락이 발생합니다. 이로 인해 코어는 더 효과적으로 단단한 강철 조각처럼 작동하게 됩니다.
와전류는 이제 손상된 영역을 통해 더 자유롭게 흐를 수 있으며, 과도한 열을 발생시킵니다. "철손"의 이러한 영구적인 증가는 모터가 동일한 양의 작업을 수행하기 위해 더 많은 전기를 소비하여 효율이 낮아진다는 것을 의미합니다.
절충점 이해: 권선 재작업 대 교체
고장난 모터를 재작업하기로 선택하는 것은 초기 비용과 장기 운영 비용 사이의 균형입니다.
초기 비용 이점
모터를 재작업하는 것은 특히 더 크거나 더 특수한 모터의 경우, 새 모터를 구매하는 것보다 거의 항상 저렴합니다.
장기 효율 페널티
효율이 약간만 떨어져도 비용이 많이 들 수 있습니다. 잘못된 권선 재작업으로 인해 1-2%의 효율 손실이 발생하는 모터가 지속적으로 작동하면, 수리 시 초기 절감액보다 연간 초과 전기 비용이 더 많이 들 수 있습니다.
수리점의 품질
효율 손실의 위험은 불가피한 것이 아닙니다. 평판이 좋은 모터 수리점은 온도 제어 소각로를 사용하고 스트리핑 과정 전후에 고정자 코어의 손실을 테스트합니다.
숙련된 기술자의 고품질 권선 재작업은 모터의 원래 효율을 유지할 수 있습니다. 중요한 요소는 수리점의 공정 제어입니다.
목표에 맞는 올바른 결정 내리기
- 초기 비용 최소화에 중점을 둔다면: 권선 재작업은 실행 가능한 옵션이지만, 수리점에 오븐 온도 제어 및 코어 테스트 절차에 대해 문의해야 합니다.
- 장기 에너지 절약에 중점을 둔다면: 고장난 모터를 새 프리미엄 효율 모델로 교체하는 것이 거의 항상 재정적으로 가장 현명한 결정입니다.
- 모터가 특수하거나, 구식이거나, 리드 타임이 긴 경우: 권선 재작업이 유일한 실용적인 선택일 수 있으며, 이는 고품질의 인증된 수리 시설을 선택하는 것이 절대적으로 중요합니다.
궁극적으로 효율이 어떻게 손실될 수 있는지 이해하면 올바른 질문을 하고 운영 우선순위에 맞는 경로를 선택할 수 있습니다.
요약표:
| 요인 | 모터 효율에 미치는 영향 |
|---|---|
| 스트리핑 중 과도한 열 | 적층간 절연 손상, 와전류 및 철손 증가. |
| 권선 재작업 공정의 품질 | 소각로의 온도 제어 불량(>370°C/700°F)은 영구적인 코어 손상을 유발합니다. |
| 장기 운영 비용 | 1-2%의 효율 저하도 시간이 지남에 따라 상당한 전기 낭비를 초래할 수 있습니다. |
GARLWAY를 통해 장비의 가동 시간과 효율성을 극대화하세요.
중요 모터의 수리 또는 교체 여부에 대해 확신이 없으신가요? 처음부터 올바른 장비를 선택하는 것이 비용이 많이 드는 가동 중단 및 효율 손실을 피하는 가장 좋은 방법입니다. GARLWAY는 성능과 수명을 요구하는 건설 회사 및 계약업체를 위해 설계된 윈치, 콘크리트 믹서 및 콘크리트 배치 플랜트를 포함한 내구성이 뛰어나고 안정적인 건설 기계 전문 기업입니다.
당사의 전문가가 프로젝트 요구 사항에 맞는 올바른 기계를 선택하도록 도와드리겠습니다.
지금 GARLWAY에 문의하여 상담을 받고 운영이 최고 효율로 운영되도록 하십시오.

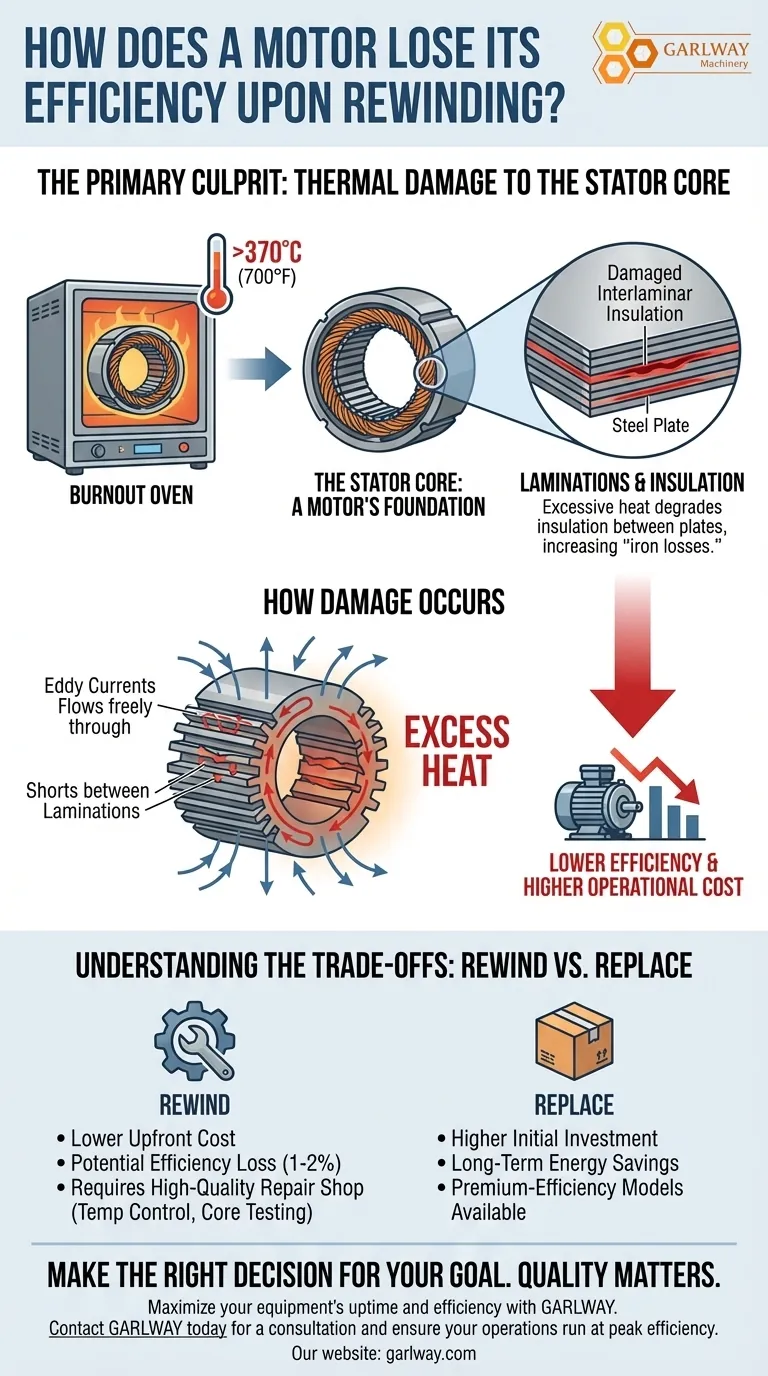

시각적 가이드
