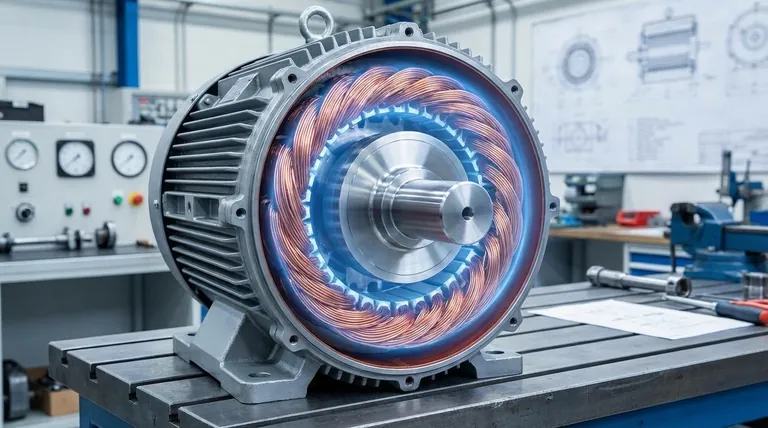

모터 권선은 어떻게 작동하나요? 기계의 전자기력을 활용하세요

핵심적으로 모터 권선은 전기에너지를 자기장으로 변환하도록 세심하게 배열된 전선 코일입니다. 이 권선에 전류가 흐르면 강력한 전자석이 됩니다. 모터 내부의 다른 자석과의 자기장 상호작용은 밀고 당기는 힘을 생성하여 모터 샤프트를 회전시키는 토크를 만듭니다.

모터 권선의 근본적인 역할은 전자석 역할을 하는 것입니다. 서로 다른 권선에 순차적으로 전력을 전략적으로 전환함으로써 모터는 회전하는 자기장을 생성하여 모터의 회전자를 지속적으로 "추격"하게 하여 움직임을 생성합니다.

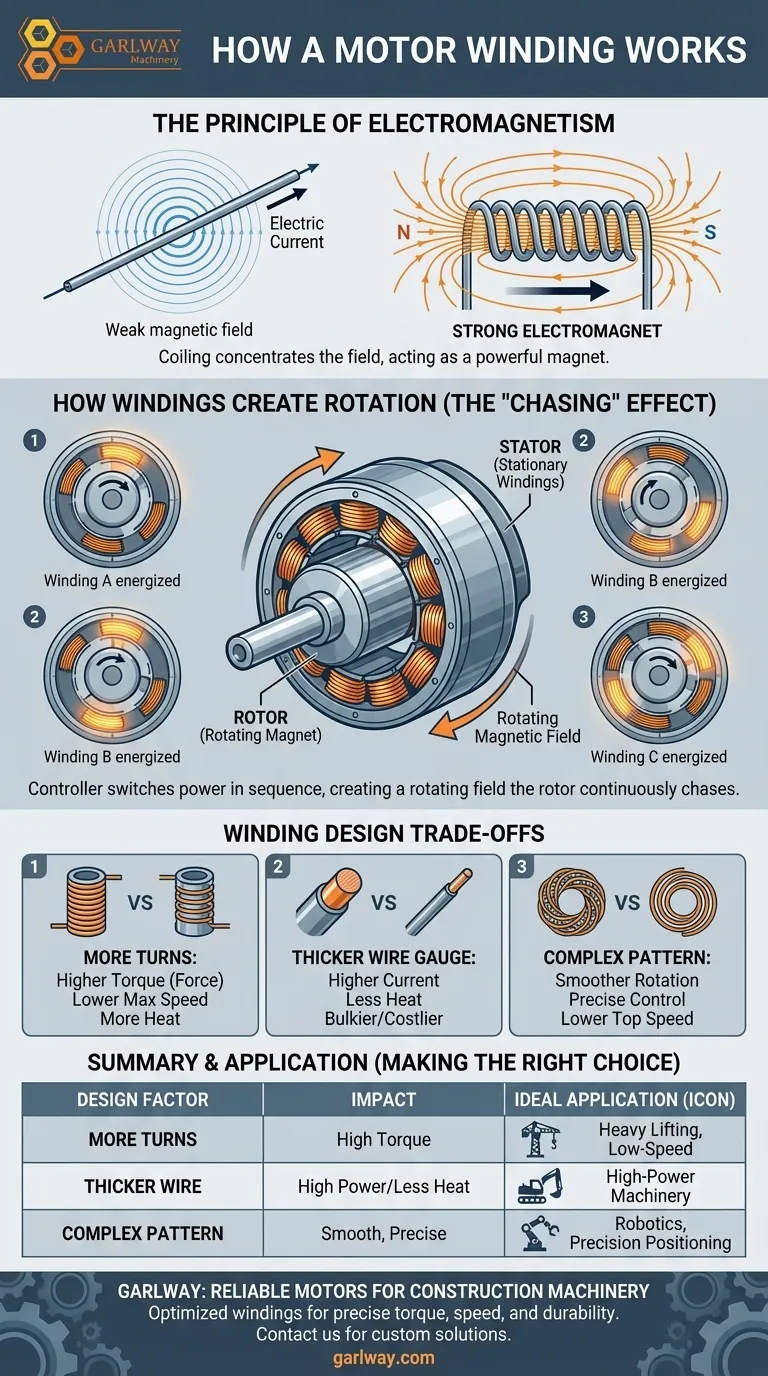

전자기 원리

권선이 어떻게 작동하는지 이해하려면 먼저 권선이 활용하는 물리적 원리인 전자기학을 파악해야 합니다. 이것은 전기와 자기 사이의 직접적인 관계입니다.

전기에서 자기로

전류가 전선을 통과할 때마다 해당 전선 주위에 약한 자기장이 생성됩니다. 이것은 물리학의 기본 법칙입니다.

코일의 힘

단일 직선 전선은 매우 유용한 자기장을 생성하지 않습니다. 그러나 전선을 촘촘한 코일로 감으면 자기장을 집중시킬 수 있습니다. 이렇게 하면 코일이 영구 자석과 마찬가지로 뚜렷한 북극과 남극을 가진 훨씬 더 강력한 전자석으로 변환됩니다.

인력과 척력

모터를 구동하는 힘은 두 개의 자석을 함께 밀려고 할 때 느끼는 힘과 같습니다. 같은 극은 밀어내고 다른 극은 끌어당깁니다. 모터 권선은 이 간단하고 강력한 힘을 활용하도록 설계되었습니다.

권선이 회전을 생성하는 방법

모터는 권선을 사용하여 끊임없이 움직이는 자기장을 생성합니다. 이는 고정자와 회전자의 두 가지 주요 구성 요소의 상호 작용을 통해 달성됩니다.

고정자 (고정 부분)

고정자는 모터의 고정된 외부 케이스입니다. 절연된 전선 코일 세트, 즉 권선이 내부에 있습니다. 이 권선은 고정자의 내부 둘레에 특정 위치에 배열됩니다.

회전자 (회전 부분)

회전자는 출력 샤프트에 부착된 모터의 내부 부분입니다. 또한 영구 자석 또는 자체 권선 세트(모터 설계에 따라 다름)에서 오는 자기장을 가지고 있습니다.

"추격" 효과

모터 컨트롤러가 정밀한 순서로 고정자 권선에 전기 펄스를 보낼 때 마법이 일어납니다.

첫 번째 권선에 전원이 공급되어 회전자를 끌어당기는 자기장을 생성하여 약간 회전시킵니다.
회전자가 정렬되는 즉시 컨트롤러는 첫 번째 권선의 전원을 차단하고 순서대로 다음 권선에 전원을 공급합니다.
이제 회전자는 이 새로운 자기장으로 끌려가 회전을 계속합니다.

이 빠르고 순차적인 전환은 고정자에 회전 자기장을 생성합니다. 회전자는 끊임없이 이 움직이는 자기장을 "추격"하며 끌려가 부드럽고 지속적인 회전을 생성합니다.

권선 설계의 절충점 이해

권선이 설계되는 특정 방식은 모터 성능에 직접적인 영향을 미칩니다. "최고의" 디자인은 하나도 없으며 항상 일련의 절충점입니다.

더 많은 회전 vs. 더 적은 회전

더 많은 회전의 전선을 가진 권선은 주어진 전류량에 대해 더 강력한 자기장을 생성합니다. 이는 일반적으로 더 높은 토크 또는 회전력을 생성합니다. 그러나 더 많은 전선은 더 높은 전기 저항을 의미하므로 더 많은 열을 발생시키고 모터의 최대 속도를 제한할 수 있습니다.

전선 두께 (게이지)

더 두꺼운 전선을 사용하면 전기 저항이 줄어들어 과열 없이 더 많은 전류를 흘릴 수 있습니다. 이는 고출력 모터에 좋습니다. 절충점은 두꺼운 전선이 부피가 크고 무거우며 비싸서 사용 가능한 공간에 몇 개의 회전을 맞출 수 있는지 제한한다는 것입니다.

권선 패턴

권선의 물리적 레이아웃은 모터의 자기 "극" 수를 결정합니다. 더 많은 극은 저속에서 더 부드러운 회전과 더 정밀한 제어를 가능하게 하지만 종종 최고 속도를 희생합니다.

목표에 맞는 올바른 선택

모터 권선의 설계는 이상적인 응용 분야를 직접적으로 결정합니다. 이러한 원리를 이해하면 특정 요구 사항에 맞는 모터를 더 잘 선택할 수 있습니다.

무거운 것을 들어 올리기 위한 높은 토크가 주요 초점이라면: 저속, 고출력 응용 분야를 위해 설계된 많은 수의 권선 회전과 더 두꺼운 게이지 전선을 가진 모터가 필요합니다.
높은 속도와 효율성이 주요 초점이라면: 전기 저항과 열 축적을 최소화하는 최적화된 구성을 가진 더 적은 권선 회전 수를 가진 모터를 우선시하십시오.
정밀한 제어(로봇 공학과 같이)가 주요 초점이라면: 더 부드러운 회전과 더 정확한 위치 지정을 가능하게 하는 복잡한 권선 패턴으로 생성된 많은 수의 극을 가진 모터를 찾으십시오.

권선을 이해하는 것은 전기 모터를 블랙박스가 아닌 기본 물리학의 우아한 응용으로 보는 열쇠입니다.

요약 표:

권선 설계 요소	성능에 미치는 영향	이상적인 응용 분야
더 많은 회전의 전선	더 높은 토크, 그러나 더 낮은 최대 속도 및 더 많은 열	무거운 것을 들어 올리는 저속 응용 분야
더 두꺼운 전선 게이지	더 높은 전류 용량, 더 적은 열, 그러나 더 부피가 큼	고출력, 까다로운 기계
복잡한 권선 패턴	더 부드러운 회전, 정밀한 제어, 그러나 더 낮은 최고 속도	로봇 공학, 정밀 위치 지정 시스템
