핵심적으로 유압 윈치는 유체 압력을 막대한 견인력으로 변환하여 작동합니다. 차량 엔진으로 구동되는 유압 펌프를 사용하여 오일 압력을 높입니다. 그런 다음 이 고압 오일은 유압 모터로 보내져 윈치 드럼을 회전시키고 케이블을 감아 부드럽고 일관된 견인력을 생성하는 기어 세트를 회전시킵니다.
유압 윈치는 동력 증폭 시스템으로 이해하는 것이 가장 좋습니다. 외부 동력원(엔진 등)을 활용하여 유압을 생성하고, 까다롭고 지속적인 견인 작업에 이상적인 일관되고 스톨 방지 토크를 제공합니다.
핵심 구성 요소 및 역할
작동 방식을 제대로 이해하려면 에너지 전달의 원활한 순서로 작동하는 주요 구성 요소를 살펴보아야 합니다.
유압 펌프: 시스템의 심장
프로세스는 유압 펌프로 시작됩니다. 이 장치는 외부 동력원에 의해 구동되며, 가장 일반적인 것은 차량의 파워 스티어링 펌프 또는 산업 기계의 전용 펌프입니다.
이 장치의 유일한 임무는 저장소에서 유압 유체(오일)를 끌어내어 엄청난 압력을 가하는 것입니다.
제어 밸브: 사령부
가압된 유체는 모터로 직접 가지 않습니다. 먼저 고압 라인을 통해 제어 밸브로 이동합니다.
레버를 통해 사용자가 작동하는 이 밸브는 교통 관제사 역할을 합니다. 고압 유체의 흐름을 제어하여 윈치 모터를 작동시키거나 역방향으로 돌리거나 완전히 멈춥니다.
유압 모터: 윈치의 엔진
마법이 일어나는 곳은 유압 모터입니다. 제어 밸브가 고압 유체를 모터로 보내면 그 힘이 내부 기어 또는 베인에 작용합니다.
느리게 움직이는 물 대신 고압 오일이 있는 물레방아와 같다고 생각하십시오. 이것은 모터의 출력 샤프트를 상당한 속도로 회전시킵니다.
유성 기어박스: 토크 증폭기
유압 모터의 높은 속도는 무거운 하중을 견인하는 데 유용하지 않습니다. 토크로 알려진 순수한 비틀림 힘으로 변환되어야 합니다.
모터 샤프트는 유성 기어박스에 연결됩니다. 이 기어 세트는 회전 속도를 크게 줄이면서 토크를 증폭시켜 빠르고 약한 회전을 느리고 강력한 회전으로 변환합니다.
드럼 및 브레이크: 하중 처리기
기어박스의 출력은 윈치 드럼에 직접 연결됩니다. 이 강력하고 느리게 회전하는 드럼이 회전하면서 강철 케이블 또는 합성 로프를 감아 하중을 견인합니다.
이 어셈블리 안에는 중요한 안전 기능인 브레이크가 있습니다. 종종 다판 클러치 브레이크인 이 메커니즘은 윈치가 적극적으로 견인하거나 해제하지 않을 때 하중을 안전하게 고정하기 위해 자동으로 작동합니다.
유압 동력의 장단점 이해
유압 윈치는 뛰어난 도구이지만, 설계에는 이해해야 할 중요한 장점과 한계가 있습니다.
강점: 비교할 수 없는 듀티 사이클 및 내구성
유압 시스템은 유체를 사용하여 동력을 전달하기 때문에 열을 효과적으로 발산합니다. 이를 통해 유압 윈치는 전기 윈치 모터를 손상시킬 수 있는 과열 위험 없이 장시간 연속으로 작동할 수 있습니다.
강점: 스톨 방지 작동
유압 윈치가 과부하되면 타버리지 않습니다. 유체 압력은 단순히 최대 수준에 도달하고 릴리프 밸브를 통해 우회되어 모터를 손상시키지 않고 견인을 중지합니다. 하중을 줄이고 작업을 계속할 수 있습니다.
제한 사항: 시스템 복잡성 및 설치
유압 윈치는 전기식보다 더 많은 구성 요소가 필요합니다. 윈치 자체 외에도 펌프, 유체 저장소 및 고압 호스 네트워크가 필요하므로 설치가 더 복잡합니다.
제한 사항: 엔진 의존성
유압 윈치의 동력원은 일반적으로 차량 또는 기계의 주 엔진입니다. 엔진이 작동하지 않으면 윈치에 동력이 공급되지 않습니다. 이는 단기간 배터리 전원으로 작동할 수 있는 전기 윈치와 주요 차이점입니다.
응용 분야에 맞는 올바른 선택
유압 윈치를 사용할지 여부는 작업의 특정 요구 사항에 따라 결정해야 합니다.
- 무겁고 지속적이거나 상업적인 용도가 주된 초점이라면: 유압 윈치의 내구성과 긴 듀티 사이클은 이 까다로운 환경에 맞게 제작되었습니다.
- 개인 차량에서 간헐적인 복구가 주된 초점이라면: 유압 시스템의 복잡성과 설치 요구 사항은 고품질 전기 윈치보다 덜 실용적일 수 있습니다.
- 먼 곳에서 절대적인 신뢰성이 주된 초점이라면: 유압 시스템의 견고하고 스톨 방지 특성은 차량 엔진이 작동하는 한 상당한 이점을 제공합니다.
궁극적으로 유압 윈치가 어떻게 작동하는지 이해하면 그 핵심 강점, 즉 안정적인 유체 동력을 매우 신뢰할 수 있는 기계적 힘으로 전환하는 것을 알 수 있습니다.
요약 표:
| 구성 요소 | 핵심 기능 |
|---|---|
| 유압 펌프 | 엔진 동력으로 고압 유체 생성. |
| 제어 밸브 | 윈치 방향 및 작동 제어를 위해 유체 흐름 지시. |
| 유압 모터 | 유체 압력을 회전력으로 변환. |
| 유성 기어박스 | 강력한 저속 견인을 위해 토크 증폭. |
| 드럼 및 브레이크 | 케이블 감기 및 하중 안전하게 고정. |
중장비, 연속 견인을 위한 안정적인 윈치가 필요하십니까?
GARLWAY는 고성능 건설 기계 전문 업체입니다. 당사의 유압 윈치는 가장 까다로운 프로젝트에 대해 스톨 방지 작동과 비교할 수 없는 내구성을 요구하는 계약업체 및 건설 회사를 위해 설계되었습니다.
지금 전문가에게 문의하여 특정 요구 사항에 맞는 완벽한 윈치 솔루션을 찾아보십시오.

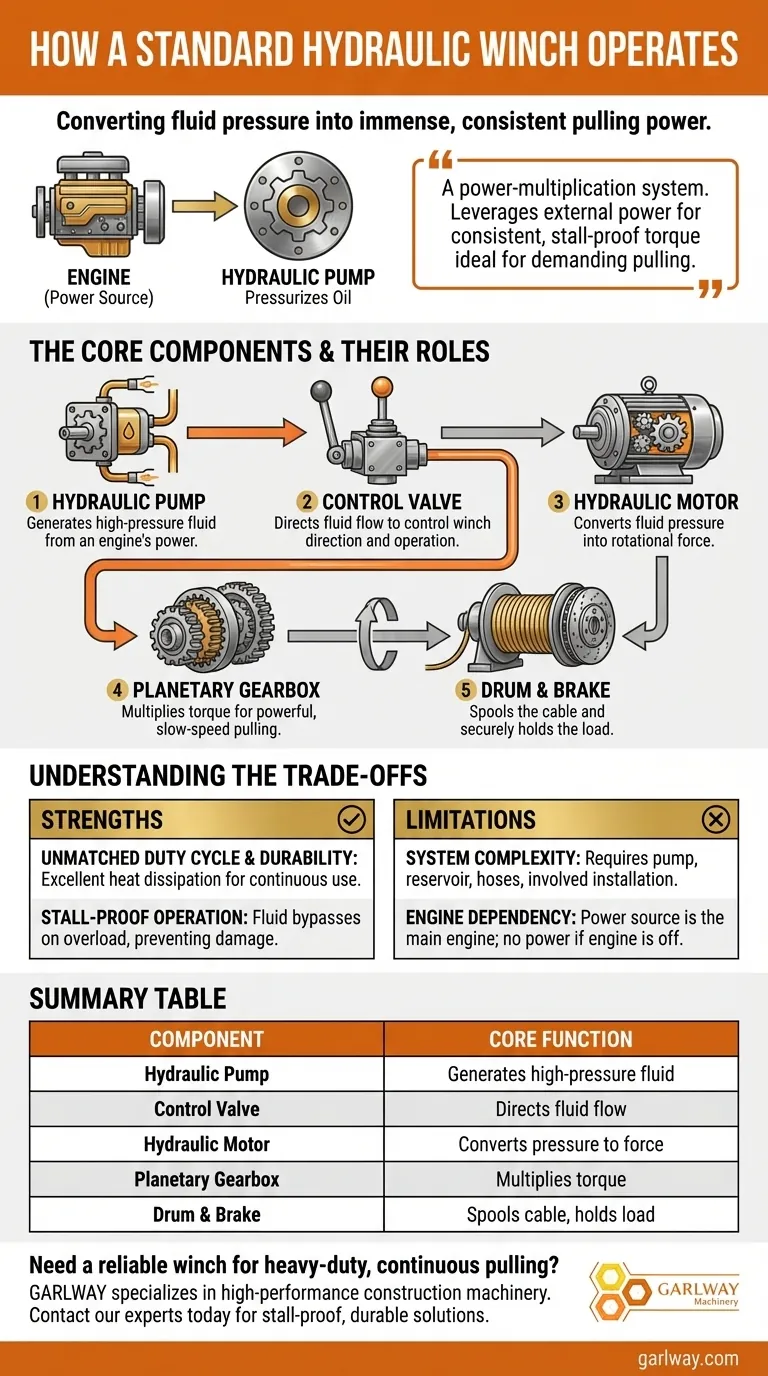

시각적 가이드
