핵심적으로 윈치는 2단계 과정을 통해 에너지를 인장력으로 변환합니다. 첫째, 모터는 전기와 같은 에너지원을 고속 회전 운동으로 변환합니다. 둘째, 기어 시스템은 이 속도를 크게 줄여 토크 증폭이라는 원리를 통해 힘을 증폭시킵니다.
윈치는 힘을 생성하는 것이 아니라, 기어 감속이라는 과정을 통해 모터의 고속 회전을 저속 고력 인장력으로 전략적으로 교환하는 것입니다. 이 근본적인 상충 관계를 이해하는 것이 윈치를 효과적이고 안전하게 사용하는 열쇠입니다.
에너지 변환 경로
윈치의 동력을 이해하려면 에너지의 출처부터 최종 인장까지의 과정을 따라가야 합니다. 전체 시스템은 기계적 이점의 걸작입니다.
초기 변환: 에너지원에서 운동으로
프로세스는 에너지원에서 시작됩니다. 전기 윈치에서 모터는 중앙 샤프트를 고속으로 회전시켜 전기 에너지를 기계 에너지로 변환합니다.
이 초기 회전은 빠르지만 상대적으로 힘(토크)이 약합니다. 자체적으로 무거운 짐을 끌기에는 역부족입니다.
동력의 핵심: 기어 감속
모터에서 나오는 이 고속 저토크 회전은 기어박스로 공급됩니다. 내부에서 모터에 의해 구동되는 작은 기어가 훨씬 더 큰 기어와 맞물립니다.
기어비라고 알려진 이 배열은 큰 기어가 작은 기어보다 훨씬 느리게 회전하도록 강제합니다. 이 속도 감소는 토크를 직접적이고 비례적으로 증가시킵니다.
자전거의 기어처럼 생각해보세요. 낮은 기어는 가파른 언덕을 오르기 위해 천천히 페달을 밟지만 엄청난 힘을 발휘할 수 있게 해줍니다. 윈치는 영구적으로 가장 낮고 가장 강력한 기어에 있습니다.
회전에서 인장으로: 드럼 및 케이블
기어박스에서 나오는 고토크 저속 회전은 최종적으로 윈치 드럼을 회전시킵니다.
드럼이 강철 케이블이나 합성 로프를 감으면서 회전력을 강력한 선형 인장력으로 변환하여 작업을 완료합니다.
상충 관계 이해: 정격 동력이 현실이 아닌 이유
윈치의 지정된 인장 용량은 일정하지 않습니다. 실제 발휘할 수 있는 힘은 드럼에 감긴 케이블 양에 따라 극적으로 달라집니다.
케이블 층의 영향
케이블이 드럼에 감기면서 각 새로운 층은 효과적으로 드럼의 작동 직경을 증가시킵니다.
직경이 커지면 드럼이 단일 회전당 더 많은 라인을 끌어당깁니다.
반비례 관계: 속도 대 동력
이 증가된 직경은 라인 속도를 빠르게 하지만 동시에 윈치의 인장력을 감소시킵니다.
기어가 제공하는 기계적 이점은 지렛대 지점(유효 드럼 반경)이 증가함에 따라 감소합니다.
"첫 번째 층" 규칙
윈치의 최대 정격 인장 용량은 케이블의 첫 번째 층에서만 사용 가능하며, 라인이 거의 완전히 풀렸을 때입니다.
드럼에 케이블이 한 층씩 더 감길 때마다 인장력이 감소합니다. 드럼이 반쯤 찬 윈치는 정격 강도의 60-70%만 가질 수 있습니다.
목표에 맞는 올바른 선택
이 지식을 적용하면 안전을 타협하지 않고 필요한 성능을 얻을 수 있습니다.
- 최대 인장력이 주요 초점이라면: 항상 케이블을 최대한 많이 풀어서 드럼의 첫 번째 또는 두 번째 층에서 작동하도록 윈치를 사용하세요.
- 안전 및 예측 가능한 성능이 주요 초점이라면: 윈치의 전체 정격 용량을 가지고 있다고 절대 가정하지 마세요. 특히 드럼이 거의 가득 찼을 때는 항상 상당한 안전 여유를 고려하세요.
- 가벼운 하중에 대한 속도가 주요 초점이라면: 감소된 동력으로도 충분하며 더 빠른 라인 회수를 활용할 수 있으므로 드럼에 더 많은 케이블 층을 감고 안전하게 작동할 수 있습니다.
이러한 에너지 변환 및 지렛대 원리를 이해함으로써 윈치를 단순히 사용하는 것에서 안전하고 효과적인 결과를 위해 마스터하는 것으로 나아갈 수 있습니다.
요약표:
| 주요 구성 요소 | 기능 | 성능에 미치는 영향 |
|---|---|---|
| 모터 | 에너지(예: 전기)를 고속 회전으로 변환합니다. | 초기 동력 입력을 제공합니다. |
| 기어박스 | 기어비를 통해 속도를 줄이고 토크를 증폭시킵니다. | 고 인장력을 생성합니다. 동력 변환의 핵심입니다. |
| 드럼 및 케이블 | 회전력을 선형 인장력으로 변환합니다. | 드럼에 더 많은 케이블 층이 추가됨에 따라 인장력이 감소합니다. |
이 강력한 원리를 기반으로 제작된 신뢰할 수 있는 윈치가 필요하신가요?
GARLWAY는 전 세계 계약업체 및 건설 회사를 위한 고성능 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 견고한 건설 기계 전문 기업입니다. 저희 장비는 최대 효율성과 안전성을 위해 설계되어 모든 작업에 필요한 인장력을 얻을 수 있도록 보장합니다.
지금 전문가에게 문의하여 프로젝트에 맞는 완벽한 윈치 솔루션을 찾아보세요!

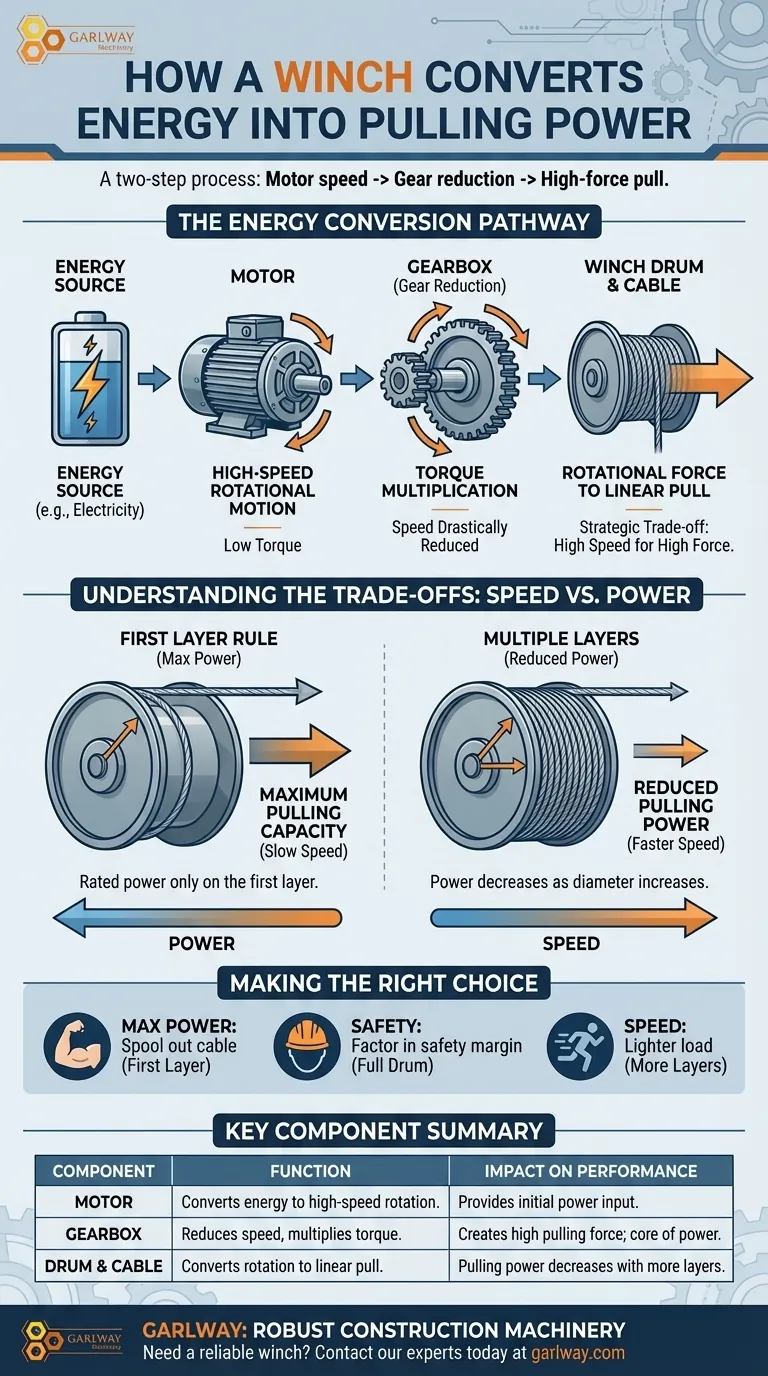

시각적 가이드
