핵심적으로 윈치는 회전 운동을 강력한 선형 인장력으로 변환하는 기계 장치입니다. 회전하는 드럼 주위에 케이블, 로프 또는 스트랩을 감아 작동합니다. 모터 또는 수동 크랭크가 이 드럼을 회전시키고, 케이블이 드럼에 감기면서 발생하는 장력은 무거운 물체를 들어 올리거나 끌어당기기에 충분히 강력합니다.
윈치는 기계적 이점의 원리로 작동합니다. 모터와 기어 시스템을 사용하여 중앙 드럼을 회전시켜 장력이 걸린 케이블을 감습니다. 이 작동은 작고 관리하기 쉬운 회전력을 입력력 자체로는 움직일 수 없는 하중보다 훨씬 무거운 강력한 직선 인장력으로 변환합니다.
핵심 구성 요소 및 역할
윈치는 단순해 보이지만 그 효과는 몇 가지 주요 부품의 상호 작용에서 비롯됩니다. 각 구성 요소의 기능을 이해하면 전체 메커니즘을 명확하게 파악할 수 있습니다.
드럼 (또는 스풀)
드럼은 케이블이 감기는 중앙 실린더입니다. 드럼이 회전하면 케이블을 감아들이거나(하중을 끌어당김) 풀어줍니다(하중을 내보냄). 드럼의 직경은 윈치의 성능에 중요한 요소입니다.
케이블, 로프 또는 스트랩
이것은 윈치를 하중에 연결하는 유연한 라인입니다. 발생하는 장력을 처리할 수 있을 만큼 충분히 강해야 합니다. 한쪽 끝은 드럼에 고정되고 다른 쪽 끝은 움직이는 물체에 연결됩니다.
전원
이것은 드럼을 회전시키는 에너지를 제공하는 것입니다. 전원의 종류는 윈치의 종류와 일반적인 용도를 결정합니다.
- 수동: 작업자가 돌리는 핸드 크랭크.
- 전기: 종종 차량 배터리로 작동하는 전기 모터.
- 유압: 가압 유체를 사용하여 모터를 구동하는 유압 펌프로, 중장비 산업 장비에 일반적입니다.
기어 트레인
전원과 드럼 사이에는 기어 시스템이 있습니다. 기어 트레인은 진정한 힘 증폭기로, 모터 회전 속도를 줄이지만 드럼에 가해지는 회전력인 토크를 크게 증가시킵니다.
회전력이 인장력으로 변환되는 방식
윈치의 독창성은 에너지 변환에 있습니다. 모터의 고속, 저토크 회전은 드럼의 저속, 고토크 회전으로 변환되어 엄청난 선형 인장력을 생성합니다.
힘 증폭의 원리
손으로 무거운 차량을 끄는 것과 윈치를 사용하는 것을 상상해 보세요. 윈치의 기어 시스템은 기계적 이점을 제공하여 소형 전기 모터가 여러 사람의 작업을 수행할 수 있도록 합니다. 이것이 컴팩트한 장치가 수천 파운드를 움직일 수 있는 이유입니다.
감기 작업
윈치가 작동되면 전원이 기어를 회전시키고, 기어는 드럼을 회전시킵니다. 드럼의 회전은 케이블을 자체적으로 깔끔하게 감아 윈치와 하중 사이의 거리를 단축하고 일정하고 제어된 힘으로 하중을 끌어당깁니다.
주요 절충점 이해: 동력 대 속도
윈치의 성능은 일정하지 않습니다. 드럼에 감긴 케이블의 양과 윈치의 인장력 사이에는 중요한 관계가 있으며, 이는 종종 오해의 소지가 있는 지점입니다.
첫 번째 감김이 가장 강력합니다
케이블이 거의 완전히 풀렸을 때 윈치는 최대 정격 인장력을 발휘합니다. 이 시점에는 드럼에 첫 번째 레이어의 케이블만 있습니다. 드럼의 유효 직경이 가장 작아 최대 토크와 가장 강력한 인장력을 제공합니다.
드럼이 채워질수록 동력이 감소합니다
더 많은 케이블이 드럼에 감기면서 각 새 레이어는 드럼의 유효 직경을 증가시킵니다. 이것은 두 가지 효과가 있습니다:
- 인장 속도 증가: 드럼은 각 회전마다 더 많은 케이블을 끌어당깁니다.
- 인장력 감소: 기계적 이점이 줄어들고 윈치는 더 이상 강하게 끌어당길 수 없습니다.
윈치는 드럼에 감긴 케이블의 각 추가 레이어마다 인장력의 10-15%를 잃을 수 있습니다. 이것이 정격 용량이 항상 첫 번째, 가장 강력한 감김을 기준으로 하는 이유입니다.
목표에 맞는 올바른 선택
윈치가 작동하는 방식을 이해하면 더 효과적이고 안전하게 사용할 수 있습니다. 목표에 따라 작동 방식을 결정해야 합니다.
- 최대 인장력이 주요 초점인 경우: 첫 번째 레이어에서 안전하게 작동할 수 있는 한 최대한 많은 케이블을 풀어서 윈치를 사용하십시오.
- 작동 속도가 주요 초점인 경우: 드럼이 케이블로 거의 가득 찼을 때 상당한 인장력을 희생한다는 점을 인지하십시오.
- 안전이 주요 초점인 경우: 케이블이 드럼에 대부분 감겨 있을 때 윈치가 최대 정격 하중을 끌어당길 수 있다고 절대 가정하지 마십시오.
이러한 핵심 원리를 이해하면 윈치를 단순한 힘의 도구가 아니라 제어된 동력을 적용하는 정밀한 도구로 사용할 수 있습니다.
요약표:
| 구성 요소 | 기능 | 핵심 통찰 |
|---|---|---|
| 드럼 | 케이블을 감아 인장력 생성 | 첫 번째 케이블 레이어에서 인장력이 가장 강함 |
| 기어 트레인 | 모터 토크 증폭 | 고속, 저토크 회전을 강력한 저속 인장력으로 변환 |
| 전원 | 드럼 구동 (전기, 유압, 수동) | 윈치의 용도 및 용량 결정 |
| 케이블/로프 | 윈치를 하중에 연결 | 윈치의 최대 인장 용량에 맞게 등급이 매겨져야 함 |
건설 또는 계약 요구 사항에 맞는 신뢰할 수 있는 인장력을 활용할 준비가 되셨습니까?
GARLWAY는 귀하와 같은 전문가를 위해 내구성이 뛰어나고 강력한 윈치, 콘크리트 믹서 및 배치 플랜트를 전문적으로 제작합니다. 당사의 장비는 무거운 하중을 효율적으로 이동하는 데 필요한 제어된 힘과 안전성을 제공하도록 설계되었습니다.
지금 전문가에게 문의하여 특정 프로젝트 요구 사항에 맞는 윈치 솔루션을 논의하십시오.

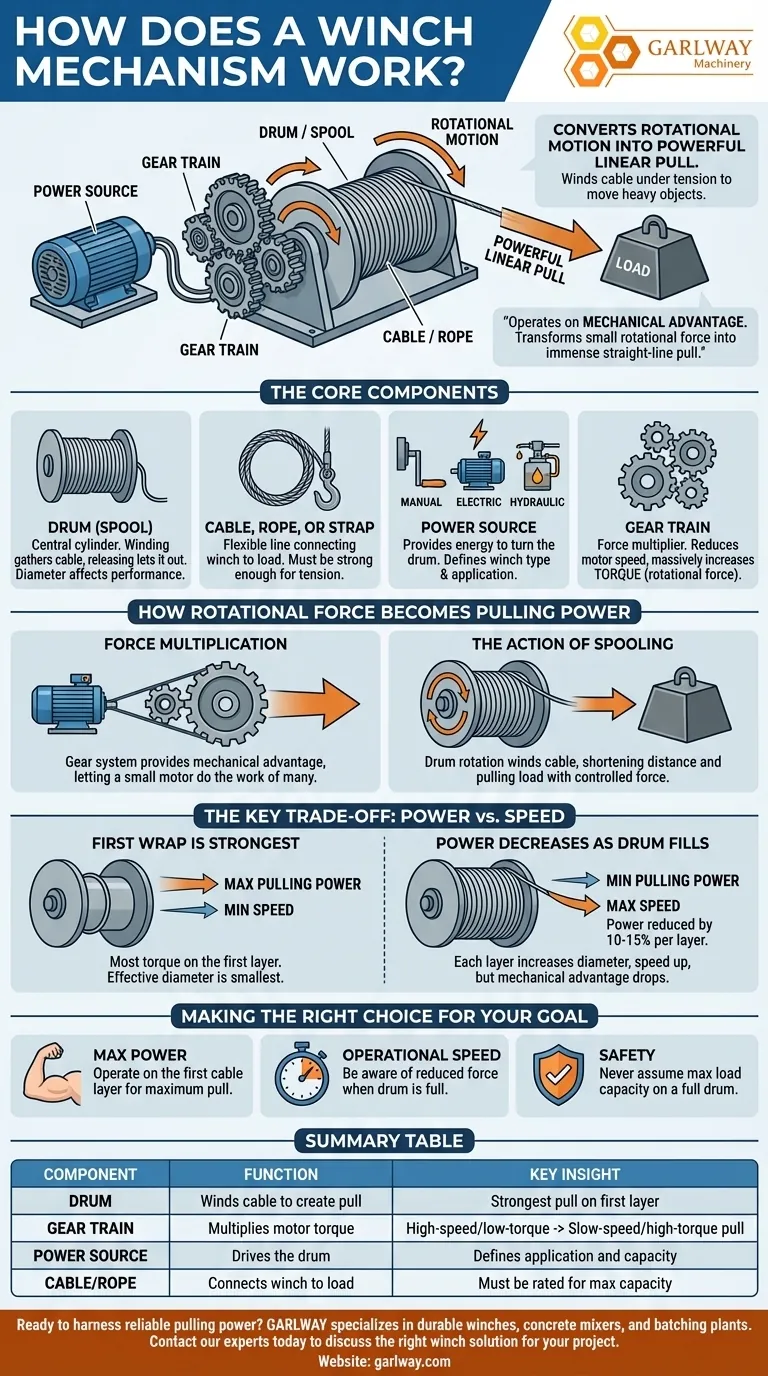

시각적 가이드
