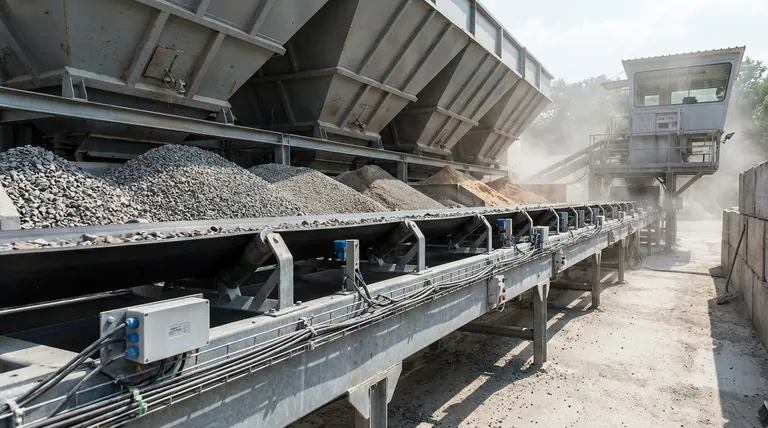

간단히 말해, 골재 칭량 컨베이어는 동적 저울 역할을 합니다. 통합 센서인 로드셀을 사용하여 저장 호퍼에서 배출되는 모래와 돌의 무게를 정밀하게 측정합니다. 중앙 제어 시스템은 각 호퍼 아래의 게이트를 열고 닫아 컨베이어가 전체 배치를 믹서로 운반하기 전에 레시피에서 요구하는 정확한 양을 공급합니다.
골재 칭량 컨베이어의 핵심 기능은 대량의 부정확한 재료 저장 과정을 정밀하고 반복 가능한 콘크리트 배치 과학으로 변환하는 것입니다. 단순한 운반 장치가 아니라 최종 제품의 구조적 무결성과 비용 효율성을 보장하는 주요 도구입니다.
핵심 구성 요소 및 역할
프로세스를 이해하려면 개별 부품이 어떻게 함께 작동하는지 인식하는 것이 중요합니다. 칭량 컨베이어는 원자재 저장과 혼합 공정을 연결하는 중앙 허브입니다.
골재 저장 호퍼
저장 호퍼 또는 빈은 시작점입니다. 별도의 구획에 거친 돌과 고운 모래와 같은 다양한 종류와 크기의 골재를 보관하여 사용할 준비를 합니다.
호퍼 게이트
각 호퍼 구획의 바닥에는 플랜트 소프트웨어로 제어되는 게이트가 있습니다. 이 게이트는 골재를 칭량 컨베이어로 배출하기 위해 열리고 목표 중량에 도달하면 닫힙니다.
로드셀
로드셀은 가장 중요한 구성 요소입니다. 이것들은 컨베이어 벨트 아래에 배치된 고정밀 센서입니다. 벨트 위의 재료 무게를 지속적으로 측정하고 이 데이터를 실시간으로 제어 시스템으로 전송합니다.
제어 시스템
제어판은 작업의 두뇌입니다. 작업자는 특정 콘크리트 혼합 레시피를 선택하고, 소프트웨어는 로드셀의 데이터를 사용하여 호퍼 게이트를 자동으로 제어하여 각 골재가 정확한 사양으로 무게가 측정되도록 합니다.
단계별 칭량 프로세스
이 시퀀스는 속도와 정확성을 위해 설계된 매우 통제되고 자동화된 주기입니다.
1. 레시피 선택
제어판에서 특정 콘크리트 혼합 공식을 선택하면 프로세스가 시작됩니다. 이 공식은 각 골재 유형에 필요한 정확한 무게를 결정합니다.
2. 순차 공급
제어 시스템은 첫 번째 골재(예: 굵은 자갈)의 게이트를 엽니다. 이 재료는 정지된 칭량 컨베이어 위로 떨어집니다.
3. 실시간 측정
자갈이 벨트 위에 축적됨에 따라 로드셀은 증가하는 무게를 지속적으로 측정하고 이 정보를 제어 시스템으로 다시 전송합니다.
4. 목표 중량 도달
시스템은 목표 중량에 도달하자마자 첫 번째 호퍼 게이트를 닫습니다. 그런 다음 즉시 다음 골재(예: 모래)의 게이트를 열어 첫 번째 골재 위에 추가합니다. 이 프로세스는 레시피의 모든 골재에 대해 반복됩니다.
5. 믹서로 이송
배치에 필요한 모든 골재가 벨트 위에서 누적적으로 칭량되면 칭량 컨베이어 모터가 활성화됩니다. 완벽하게 비율이 맞춰진 건조 재료를 별도의 골재 이송 컨베이어로 운반하여 메인 플랜트 믹서로 올립니다.
절충점 및 중요 요인 이해
매우 효율적이지만 이 시스템의 정확성은 적절한 유지 관리와 한계에 대한 인식에 달려 있습니다.
교정은 필수입니다
로드셀은 정확성을 보장하기 위해 정기적으로 교정해야 합니다. 온도 변화, 진동 및 일반적인 마모로 인해 드리프트가 발생하여 잘못된 배치와 콘크리트 품질 저하로 이어질 수 있습니다.
재료 일관성이 중요합니다
시스템은 재료의 일관된 흐름을 가정합니다. 젖거나 덩어리진 또는 얼어붙은 골재는 호퍼 내부에 달라붙거나 게이트를 막아 공급을 방해하고 부정확한 측정으로 이어질 수 있습니다.
시스템 통합
칭량 컨베이어는 더 크고 상호 연결된 시스템의 일부입니다. 호퍼 게이트의 기계적 고장, 로드셀 불량 또는 소프트웨어 오류는 전체 생산 공정을 중단시킬 수 있습니다.
운영에 대한 올바른 선택
골재 칭량 시스템을 최적화하는 것은 최종 제품과 운영 효율성에 직접적인 영향을 미칩니다.
- 일관된 콘크리트 품질이 주요 초점이라면: 로드셀의 엄격하고 빈번한 교정 일정을 우선시하십시오. 이것이 레시피 정확성의 기초이기 때문입니다.
- 높은 생산량이 주요 초점이라면: 컨베이어의 모터, 감속기 및 벨트 용량이 병목 현상 없이 플랜트의 최대 출력을 처리하도록 설계되었는지 확인하십시오.
- 비용 관리가 주요 초점이라면: 자동 제어 시스템의 정밀도에 의존하여 재료 과잉을 제거하고 각 배치가 필요한 정확한 양의 골재만 사용하도록 합니다.
궁극적으로 잘 유지 관리된 골재 칭량 컨베이어는 효율적이고 비용 효율적이며 고품질 콘크리트 생산의 초석입니다.
요약 표:
| 구성 요소 | 기능 |
|---|---|
| 골재 저장 호퍼 | 다양한 종류의 모래와 돌을 보관합니다. |
| 호퍼 게이트 | 컨베이어에 특정 양의 골재를 배출합니다. |
| 로드셀 | 벨트 위의 재료 무게를 정밀하게 측정합니다. |
| 제어 시스템 | 선택한 레시피를 기반으로 전체 칭량 프로세스를 자동화합니다. |
콘크리트 생산에서 탁월한 정밀도와 효율성 달성
신뢰할 수 있는 골재 칭량 시스템은 고품질의 비용 효율적인 콘크리트 생산의 기초입니다. GARLWAY는 전 세계 건설 회사 및 계약업체를 위해 정밀 칭량 컨베이어를 포함한 견고한 건설 기계 엔지니어링을 전문으로 합니다.
자신감을 가지고 구축하도록 도와드리겠습니다. 당사의 전문가는 일관된 품질, 대량 생산 또는 엄격한 비용 관리를 위한 특정 요구 사항에 맞는 솔루션을 제공할 수 있습니다.
지금 GARLWAY에 문의하여 당사의 윈치, 콘크리트 믹서 및 배치 플랜트가 귀사의 운영을 어떻게 최적화할 수 있는지 논의하십시오.

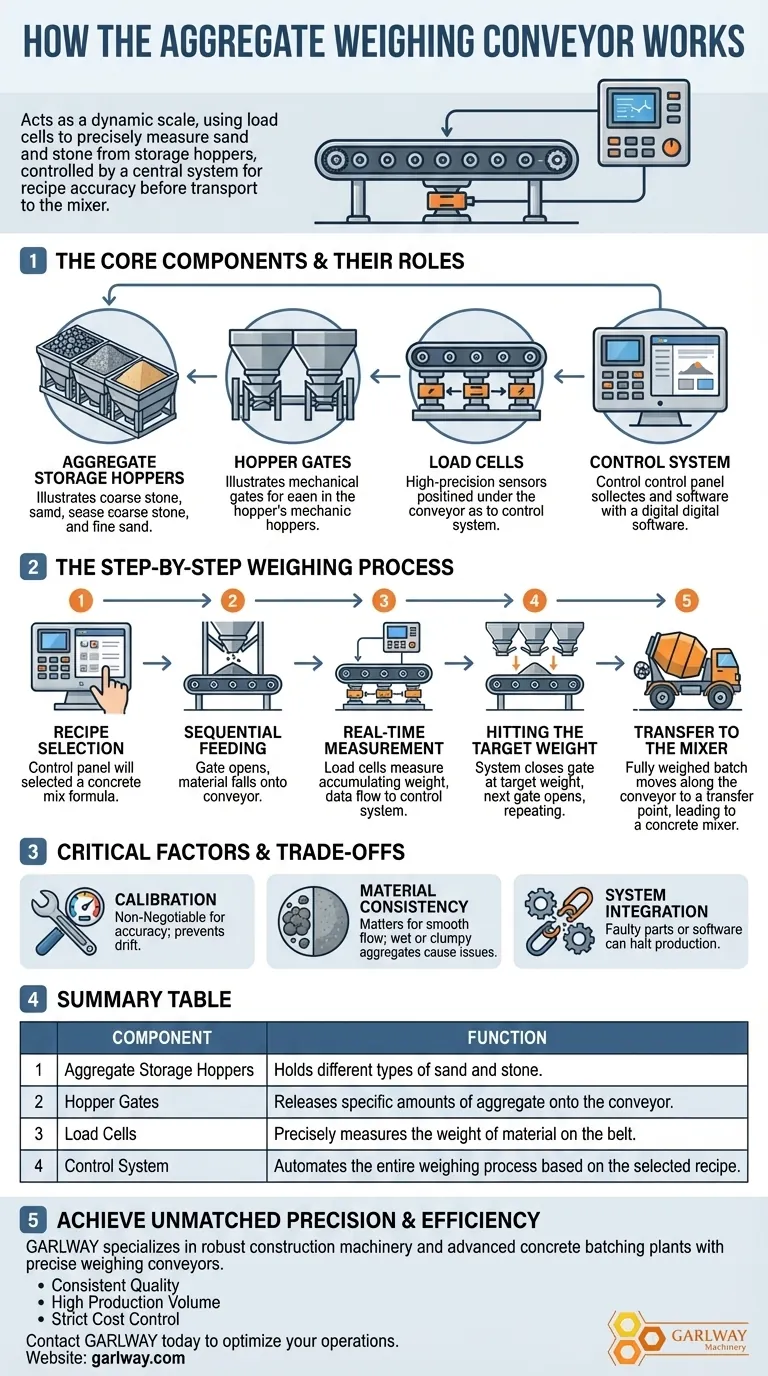

시각적 가이드
