콘크리트 배치 플랜트에서 재료 이송 시스템은 단일 장치가 아니라 골재, 분말 및 액체를 이동하도록 설계된 세 가지 전문 하위 시스템의 조정된 네트워크입니다. 각 재료 유형은 벨트 컨베이어(골재), 스크류 컨베이어(분말) 및 펌프(액체)를 사용하여 저장소에서 계량 호퍼로, 최종적으로 믹서로 운반됩니다.
재료 이송 시스템의 핵심 기능은 올바른 양의 각 원료를 적시에 믹서로 자동으로 정밀하게 운반하는 것입니다. 이는 최대 효율성과 콘크리트 품질을 위해 전체 프로세스를 조율하는 중앙 제어 시스템과 특수 컨베이어(벨트, 스크류, 펌프)를 통합하여 달성됩니다.
재료 이송의 세 가지 기둥
콘크리트 플랜트는 물리적 특성이 매우 다른 재료를 처리합니다. 이를 효과적으로 수행하기 위해 이송 시스템은 운반하는 재료에 맞춰진 세 개의 병렬 스트림으로 나뉩니다.
골재(모래 및 자갈): 벨트 컨베이어
가장 무겁고 부피가 큰 구성 요소는 모래와 자갈과 같은 골재입니다. 이들은 일반적으로 벨트 컨베이어를 사용하여 이동됩니다.
재료는 먼저 대형 저장 빈에서 계량 호퍼로 방출됩니다. 목표 무게에 도달하면 골재가 메인 벨트 컨베이어로 배출되어 믹서로 운반됩니다.
분말(시멘트 및 플라이 애시): 스크류 컨베이어
시멘트 및 플라이 애시와 같은 미세 분말은 먼지와 재료 손실을 방지하기 위해 신중하게 취급해야 합니다. 이를 위해 플랜트에서는 밀폐된 스크류 컨베이어를 사용합니다.
이 장치는 튜브 내부의 회전하는 나선형 블레이드(오거)를 사용하여 사일로에서 전용 분말 계량 호퍼로 분말을 밀어냅니다. 이 밀폐 시스템은 깨끗하고 효율적이며 오염을 방지합니다.
액체(물 및 혼화제): 펌프 시스템
물과 화학 혼화제는 정밀한 측정이 필요한 액체입니다. 이는 펌프 및 파이프 시스템으로 처리됩니다.
펌프는 해당 저장 탱크에서 액체를 끌어내 액체 계량 호퍼로 전달합니다. 제어 시스템은 펌프를 정밀하게 관리하여 혼합 설계에 필요한 정확한 양이 추가되도록 합니다.
작업의 두뇌: 제어 및 계량
이송 시스템은 독립적으로 작동하지 않습니다. 고품질 콘크리트에 필요한 정밀도를 보장하기 위해 플랜트의 계량 및 제어 시스템과 긴밀하게 통합됩니다.
이송과 계량 통합
이송의 목적은 계량 시스템의 요구 사항을 충족하는 것입니다. 각 호퍼에는 내부에 있는 재료의 무게를 지속적으로 측정하는 센서 또는 로드셀이 장착되어 있습니다.
중앙 제어 시스템은 컨베이어 또는 펌프를 활성화하여 호퍼 채우기를 시작합니다. 사전 설정된 목표 무게가 달성되는 즉시 무게를 지속적으로 모니터링하고 컨베이어를 비활성화합니다.
PLC 제어 시스템의 역할
전체 시퀀스는 프로그래머블 로직 컨트롤러(PLC)에 의해 자동화되고 관리됩니다. 이것이 플랜트의 중앙 두뇌입니다.
PLC는 적절한 시점에 각 컨베이어와 펌프를 시작하고 중지하는 명령을 보내 특정 혼합 레시피를 실행합니다. 이러한 자동화는 인적 오류를 제거하고 사이클 시간을 단축하며 모든 배치 일관성을 보장합니다.
절충안 이해
3부 시스템이 표준이지만 플랜트의 작동 및 효율성에 영향을 미치는 다양한 변형 및 중요 고려 사항이 있습니다.
골재용 벨트 컨베이어 대 스킵 호이스트
믹서로 골재를 이송하는 두 가지 가장 일반적인 방법은 벨트 컨베이어와 스킵 호이스트입니다.
벨트 컨베이어는 재료의 연속적이고 빠른 흐름을 제공하여 대규모 생산 요구 사항이 있는 대형 플랜트에 이상적입니다. 그러나 상당한 물리적 공간이 필요합니다.
스킵 호이스트는 레일을 따라 올라가는 버킷을 사용하여 골재를 믹서에 붓습니다. 이 설계는 훨씬 더 컴팩트하며 종종 더 작거나 이동식 또는 예산이 제한된 플랜트에서 볼 수 있지만 배치식 배송은 더 느립니다.
유지보수의 중요성
이송 시스템은 모터, 벨트, 베어링 및 펌프와 같은 기계 부품의 집합체이며 심한 마모와 손상이 발생하기 쉽습니다.
벨트 파손 또는 스크류 컨베이어 모터 고착과 같은 단일 부품의 고장은 전체 플랜트 생산을 중단시킬 수 있습니다. 정기적인 점검 및 예방 유지보수는 안정적인 작동을 위해 필수적입니다.
운영에 맞는 올바른 선택
재료 이송 시스템의 설계는 플랜트 성능의 기본입니다. 결정은 주요 운영 목표에 따라 안내되어야 합니다.
- 주요 초점이 대량의 연속 생산인 경우: 골재용 벨트 컨베이어 시스템은 속도와 처리량 면에서 우수한 선택입니다.
- 주요 초점이 컴팩트한 공간 또는 낮은 초기 비용인 경우: 골재용 스킵 호이스트는 소규모 운영을 위한 실용적이고 공간 절약형 대안을 제공합니다.
- 주요 초점이 일관된 콘크리트 품질인 경우: 정확한 재료 전달을 보장하는 데 필수적이므로 정밀한 PLC 제어 시스템과 엄격한 유지보수 일정에 투자하십시오.
궁극적으로 잘 설계되고 유지 관리된 재료 이송 시스템은 효율적이고 안정적이며 수익성 있는 콘크리트 배치 플랜트의 중추입니다.
요약표:
| 재료 유형 | 이송 방법 | 주요 기능 |
|---|---|---|
| 골재 (모래, 자갈) | 벨트 컨베이어 / 스킵 호이스트 | 무겁고 부피가 큰 재료를 믹서로 이동 |
| 분말 (시멘트, 플라이 애시) | 스크류 컨베이어 | 먼지와 손실 방지를 위한 밀폐 운송 |
| 액체 (물, 혼화제) | 펌프 시스템 | 파이프를 통해 액체 정밀 전달 |
GARLWAY의 전문 지식으로 콘크리트 생산을 최적화하십시오.
안정적인 재료 이송 시스템은 효율적인 배치 플랜트의 중추입니다. GARLWAY는 골재, 분말 및 액체를 위한 정밀하게 설계된 이송 시스템을 갖춘 콘크리트 배치 플랜트를 포함한 견고한 건설 기계의 설계 및 공급을 전문으로 합니다. 벨트 컨베이어를 통한 대량 생산 또는 스킵 호이스트를 통한 컴팩트한 설계를 우선시하든 당사의 솔루션은 내구성과 일관된 품질을 위해 제작되었습니다.
더 수익성 있는 운영을 구축하도록 도와드리겠습니다. 특정 요구 사항을 논의하려면 지금 GARLWAY에 문의하십시오!

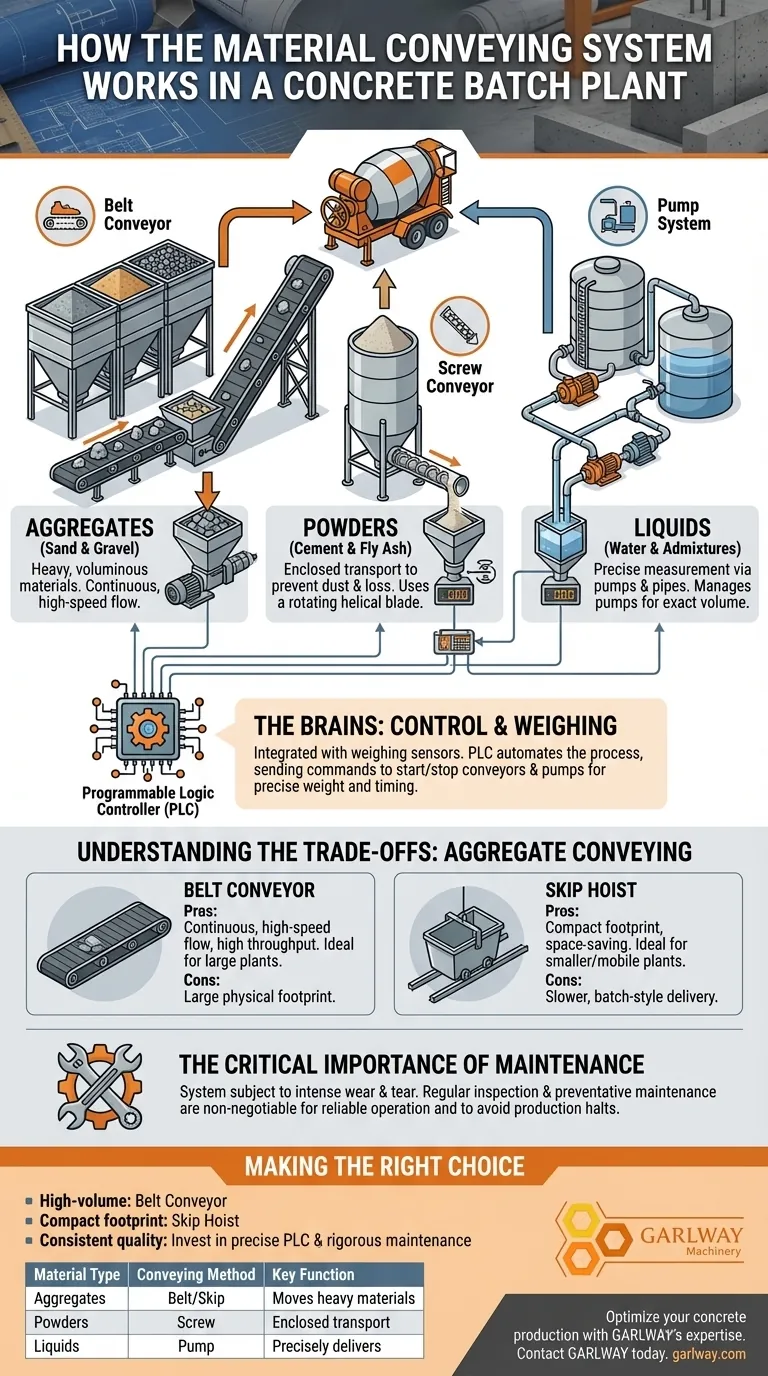

시각적 가이드
