핵심적으로, 콘크리트 배치 플랜트의 계량 시스템은 자동화된 고정밀 측정 프로세스로 작동합니다. 호퍼, 컨베이어, 펌프 및 전자 센서 네트워크를 사용하여 중앙 제어 시스템에 의해 제어되며, 혼합기로 보내기 전에 골재, 분말 및 액체의 정확한 필요한 무게를 측정합니다. 이를 통해 모든 콘크리트 배치가 지정된 혼합 설계에 엄격하게 부합하도록 합니다.
계량 시스템은 콘크리트 품질을 보장하고 생산 비용을 관리하는 데 가장 중요한 구성 요소입니다. 수동 방식에 내재된 불일치와 재료 낭비를 제거하여 추상적인 레시피를 절대적인 정밀도로 물리적 제품으로 변환하는 것이 목적입니다.
배치 플랜트 계량의 세 가지 기둥
전체 시스템은 콘크리트의 핵심 구성 요소를 측정하기 위해 병렬로 작동하는 세 개의 독립적인 하위 시스템으로 논리적으로 나뉩니다.
골재(모래 및 자갈) 계량
골재는 대형 오버헤드 빈에 보관됩니다. 배치 프로세스가 시작되면 이러한 빈의 하단에 있는 게이트가 열려 모래와 자갈이 전용 계량 호퍼로 떨어지게 합니다.
이 호퍼는 전자 저울 또는 로드셀 위에 놓입니다. 정확성을 보장하기 위해 시스템은 재료의 흐름이 목표 무게에 가까워지면서 느려져 초과를 방지하는 두 단계 "거친 및 미세" 계량 프로세스를 사용합니다.
분말(시멘트 및 플라이애시) 계량
시멘트 및 플라이애시와 같은 분말은 사일로에 보관됩니다. 이들은 밀폐된 스크류 컨베이어를 사용하여 별도의 전용 분말 계량 호퍼로 이송됩니다.
이 방법은 제어된 먼지 없는 이송을 제공합니다. 스크류 컨베이어는 호퍼에 연결된 전자 저울이 레시피에 필요한 정확한 무게를 등록할 때까지 작동하며, 이 시점에서 즉시 멈춥니다.
액체(물 및 혼화제) 계량
물과 액체 화학 혼화제는 각각 자체 시스템으로 처리됩니다. 펌프는 저장 탱크에서 해당 계량 호퍼로 액체를 이송합니다.
각 액체 호퍼에는 자체 고정밀 저울이 있습니다. 이러한 액체를 혼합기에 들어가기 전까지 분리하는 것은 조기 화학 반응을 방지하고 개별 수량을 정확하게 보장하는 데 중요합니다.
중앙 제어 시스템의 역할
계량 프로세스는 수동이 아닙니다. 속도와 반복성을 보장하는 정교한 디지털 "두뇌"에 의해 조정됩니다.
PLC: 귀하의 디지털 현장 감독관
전체 작업은 플랜트의 메인 제어 패널의 일부인 프로그래머블 로직 컨트롤러(PLC)에 의해 명령됩니다. PLC는 모든 특정 혼합 설계 또는 레시피를 저장합니다.
레시피에서 현실로
작업자가 레시피를 선택하고 배치를 시작하면 PLC는 모든 시스템 구성 요소에 신호를 보냅니다. 어떤 골재 빈 게이트를 열고, 어떤 스크류 컨베이어를 시작하고, 어떤 펌프를 활성화할지 명령합니다.
지속적인 피드백 및 조정
재료가 계량 호퍼로 흐르면 전자 저울은 실시간 무게 데이터를 PLC로 다시 보냅니다. 재료가 사전 설정 값에 도달하는 순간 PLC는 해당 게이트, 컨베이어 또는 펌프를 끄도록 명령하여 매번 완벽한 비율을 보장합니다.
절충점 및 주요 고려 사항 이해
자동 계량은 매우 효과적이지만 성능에 영향을 미치는 원칙과 잠재적 문제를 이해하는 것이 중요합니다.
독립 계량 대 누적 계량
시간당 50 입방미터 이상을 생산하는 플랜트에서는 각 재료마다 전용 호퍼가 있는 독립 계량이 표준입니다. 더 빠르고 정확합니다. 소규모 플랜트에서는 동일한 호퍼에서 여러 골재를 하나씩 계량하는 누적 계량을 사용할 수 있으며, 이는 비용이 적게 들지만 더 느립니다.
교정은 협상 불가
자동 시스템은 마지막 교정만큼만 정확합니다. 전자 저울의 정기적인 검사 및 교정은 필수적입니다. 잘못 교정된 시스템은 지속적으로 불량 콘크리트를 생산하여 비용이 많이 드는 폐기물 또는 구조적 실패로 이어질 것입니다.
속도의 한계
생산 속도와 계량 정확도 사이에는 내재된 절충점이 있습니다. 정밀도를 위해 재료 흐름이 느려지는 "미세 계량" 단계는 품질에 필수적이지만 전체 사이클 시간에 몇 초를 추가합니다. 속도를 위해 이를 우회하면 혼합물의 무결성이 손상됩니다.
목표에 맞는 올바른 선택
계량 시스템을 이해하면 플랜트 기능과 프로젝트 요구 사항을 일치시킬 수 있습니다.
- 주요 초점이 대량 생산이라면: 사이클 시간을 최소화하고 처리량을 최대화하기 위해 모든 구성 요소에 대한 독립 계량 시스템을 갖춘 플랜트가 필요합니다.
- 주요 초점이 타협할 수 없는 품질 관리라면: 정밀한 "거친 및 미세" 계량 제어를 제공하고 모든 배치에 대한 자세한 데이터 로깅을 제공하는 최신 PLC 시스템을 우선시하십시오.
- 주요 초점이 소규모의 비용 효율성이라면: 누적 골재 계량 시스템을 사용하는 플랜트는 실행 가능한 옵션이 될 수 있지만 생산 속도에서의 절충점을 받아들여야 합니다.
궁극적으로 계량 시스템을 마스터하는 것은 원자재를 예측 가능하고 고성능의 콘크리트로 변환하는 열쇠입니다.
요약 표:
| 구성 요소 | 기능 | 주요 이점 |
|---|---|---|
| 골재 계량 호퍼 | 두 단계 "거친 및 미세" 프로세스를 사용하여 모래 및 자갈을 측정합니다. | 초과 방지, 정확한 골재 비율 보장. |
| 분말 계량 호퍼 | 스크류 컨베이어를 통해 시멘트 및 플라이애시를 계량합니다. | 정확성을 위해 먼지 없는 제어된 이송 제공. |
| 액체 계량 호퍼 | 전용 펌프 및 저울로 물 및 혼화제를 측정합니다. | 조기 반응 방지, 정확한 액체 비율 보장. |
| PLC 제어 시스템 | 저장된 레시피를 기반으로 전체 계량 프로세스를 조정합니다. | 반복 가능하고 고속이며 오류 없는 배치를 가능하게 합니다. |
신뢰할 수 있고 정밀한 배치 시스템으로 콘크리트 생산을 최적화할 준비가 되셨습니까?
GARLWAY에서는 고급 콘크리트 배치 플랜트, 믹서 및 윈치를 포함한 고성능 건설 기계 엔지니어링을 전문으로 합니다. 당사의 솔루션은 타협할 수 없는 품질 관리, 비용 효율성 및 최대 처리량을 요구하는 건설 회사 및 계약업체를 위해 설계되었습니다.
프로젝트 요구 사항에 맞는 완벽한 계량 시스템을 선택하는 데 도움을 드리겠습니다.
지금 바로 전문가에게 문의하여 맞춤 상담 및 견적을 받아보세요!

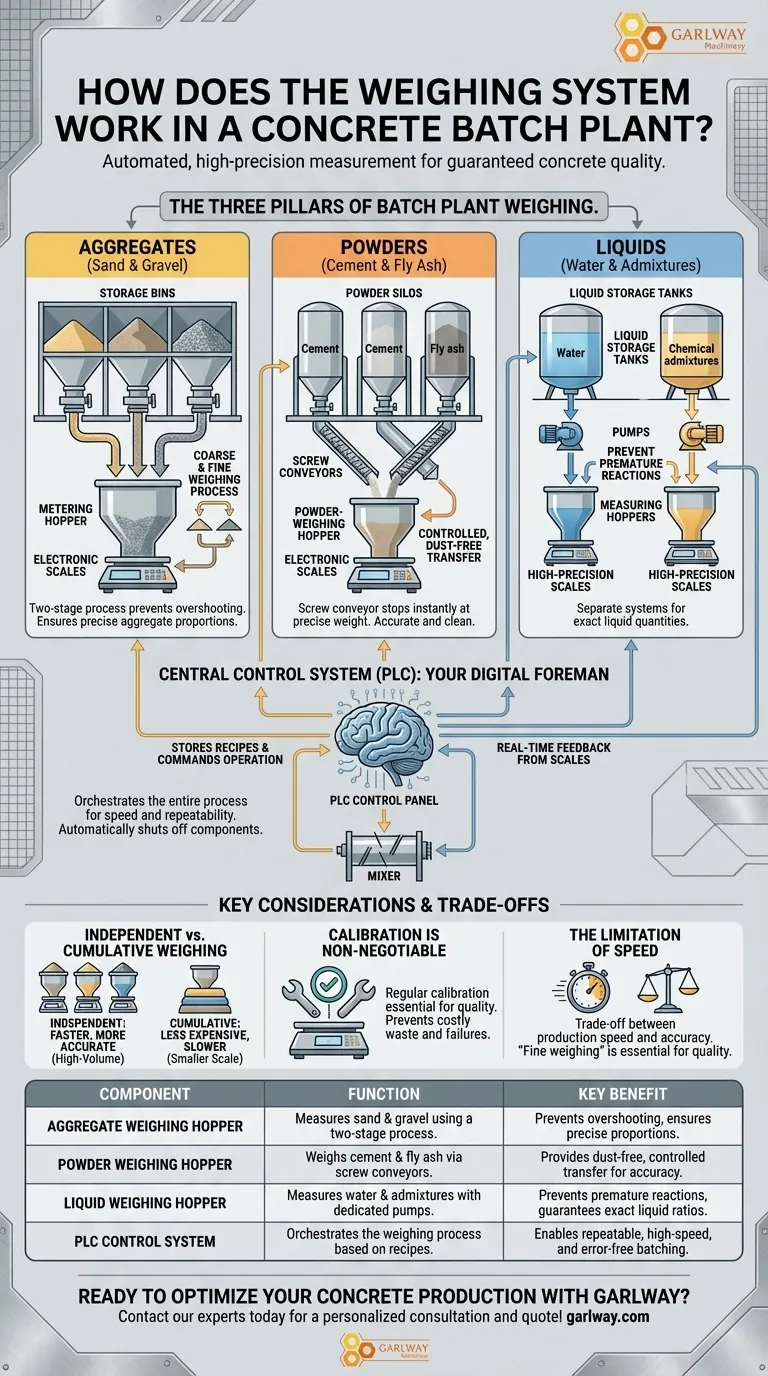

시각적 가이드
