간단히 말해, 선박의 앵커 체인은 체인 스토퍼라는 전용 잠금 장치에 의해 작동 중에 고정됩니다. 일반적으로 데빌스 클로(Devil's Claw) 또는 폴 바(pawl bar)인 이 중장비 메커니즘은 앵커 체인의 한 링크를 잡고 막대한 앵커링 하중을 선박의 선체로 직접 전달합니다. 이렇게 하면 윈드라스(앵커 윈치)를 우회하여 바람과 조류의 지속적이고 막대한 힘으로부터 민감한 기계를 보호할 수 있습니다.
앵커를 고정하는 핵심 원리는 들어 올리는 기계를 정적 하중으로부터 분리하는 것입니다. 체인 스토퍼는 기계적 브리지 역할을 하여 앵커 체인의 엄청난 장력을 선박의 강화된 구조로 직접 전달하여 장비 고장을 방지합니다.
핵심 문제: 윈드라스를 극한의 힘으로부터 분리
선박이 닻을 내리고 있을 때 앵커 윈드라스의 브레이크로 고정되는 것이 아닙니다. 힘이 너무 크고 역동적이어서 기계 브레이크가 장기간 견딜 수 없습니다. 전체 시스템은 더 안전하고 견고한 솔루션을 중심으로 설계되었습니다.
윈드라스 브레이크만으로는 충분하지 않은 이유
앵커 윈드라스는 앵커와 체인을 올리고 내리는 특정 작업을 위해 설계된 강력한 기계입니다. 브레이크는 움직임을 제어하기 위한 것이지, 앵커에 맞서 버티는 선박의 끊임없고 격렬한 당김을 흡수하기 위한 것이 아닙니다.
윈드라스 브레이크에만 의존하면 기어, 모터, 기초에 치명적인 스트레스가 가해져 조기 마모 및 잠재적 고장으로 이어질 수 있습니다.
체인 스토퍼의 역할
이것이 바로 체인 스토퍼가 필요한 이유입니다. 앵커가 고정되면 체인을 제자리에 고정하는 유일한 임무를 가진 간단하고 매우 강력한 기계 장치입니다.
윈드라스와 호스 파이프(체인이 통과하는 파이프) 사이의 갑판에 장착됩니다. 기초는 선박 선체의 심하게 강화된 부분에 직접 볼트로 고정됩니다.
하중을 선체로 전달
체인 스토퍼를 작동시키면 앵커의 전체 하중이 체인에서 스토퍼를 통해 선박 구조의 가장 강한 부분으로 전달됩니다.
스토퍼와 윈드라스 사이의 체인 부분은 느슨해져 앵커링 힘이 윈드라스 자체에서 완전히 제거됩니다.
일반적인 체인 스토퍼 자세히 보기
여러 가지 디자인이 있지만 상업용 및 해군 선박에서 가장 일반적인 두 가지가 있습니다.

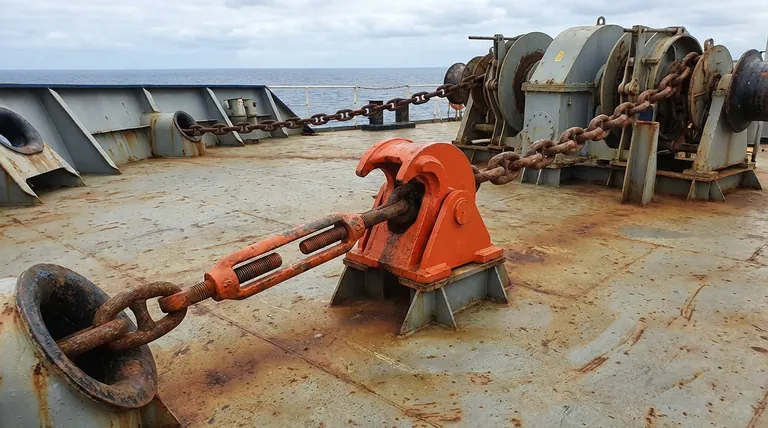

데빌스 클로 (Devil's Claw)
이것은 매우 일반적인 유형의 스토퍼입니다. 긴 턴버클에 부착된 무거운 C자 모양의 갈고리 또는 "클로"로 구성됩니다.
클로는 앵커 체인의 한 링크 위에 수동으로 장착됩니다. 그런 다음 턴버클을 조여 하중이 전달되기 전에 팽팽하고 장력이 없는 상태를 보장합니다.
폴 바 (Pawl Bar) (또는 길로틴 스토퍼)
이것은 더 간단한 디자인으로, 종종 체인 위로 떨어지는 무거운 경첩이 달린 바 또는 폴로 구성됩니다.
바는 두 링크 사이에 단단히 맞도록 모양이 만들어져 체인이 더 이상 풀리지 않도록 방지합니다. 떨어지는 동작 때문에 때로는 "길로틴" 유형 스토퍼라고도 합니다.
표준 고정 절차
앵커를 고정하는 것은 안전을 보장하고 장비를 보호하는 정확하고 통제된 과정입니다.
1. 체인 풀기
앵커를 내리고 필요한 길이(또는 "범위")의 체인을 윈드라스를 사용하여 풀어냅니다. 그런 다음 윈드라스 브레이크를 적용하여 체인을 일시적으로 고정합니다.
2. 스토퍼 작동
데빌스 클로를 체인 링크에 부착하고 턴버클을 조이거나 폴 바를 제 위치로 떨어뜨립니다. 이렇게 하면 안전한 물리적 연결이 생성됩니다.
3. 하중 전달
그런 다음 윈드라스 브레이크를 조심스럽게 약간 느슨하게 합니다. 이 동작은 앵커의 전체 장력을 체인 스토퍼로 의도적으로 전달합니다.
승무원은 스토퍼와 윈드라스 사이의 체인이 이제 느슨해졌는지 시각적으로 확인합니다. 이것은 윈드라스가 분리되었고 스토퍼가 선박을 고정하고 있다는 최종 증거입니다.
주요 안전 수칙 이해
이 장비를 잘못 다루면 심각한 결과를 초래할 수 있습니다. 이 과정은 엄격한 안전 수칙에 의해 관리됩니다.
기계적 고장의 위험
체인 스토퍼는 엄청난 스트레스를 받습니다. 고장이 갑작스럽고 치명적일 수 있으므로 미세한 균열, 변형 또는 부식의 징후가 있는지 정기적으로 검사해야 합니다.
올바른 작동의 중요성
데빌스 클로 또는 폴은 앵커 링크에 완벽하게 안착되어야 합니다. 부적절하게 장착되면 하중 하에서 미끄러져 전체 앵커 시스템에 막대한 충격 하중이 가해져 체인이나 윈드라스가 파손될 수 있습니다.
스토퍼 해제: 통제된 과정
앵커를 올리기 위해 프로세스를 동일한 주의를 기울여 역순으로 진행합니다. 전체 하중이 가해지고 있는 상태에서 스토퍼를 단순히 분리할 수는 없습니다.
먼저 윈드라스를 사용하여 스토퍼의 장력을 제거할 만큼만 체인을 감아 올립니다. 스토퍼가 느슨해지면 안전하게 분리할 수 있습니다. 그런 후에야 전체 제어가 윈드라스로 다시 이전되어 앵커를 올립니다.
목표에 적용
이 시스템을 이해하는 것은 선박 운영 또는 해양 공학에 관련된 모든 사람에게 중요합니다.
- 운영 안전에 중점을 둔다면: 선박이 앵커에 안전하게 고정되었다고 고려하기 전에 항상 체인 스토퍼가 완전히 올바르게 작동되었고 윈드라스에 하중이 없는지 확인하십시오.
- 장비 유지 보수에 중점을 둔다면: 체인 스토퍼, 턴버클 및 기초 용접에 대한 피로 징후가 있는지 정기적이고 세심한 검사를 우선적으로 수행하십시오.
- 선박 설계 이해에 중점을 둔다면: 체인 스토퍼와 강화된 기초가 앵커링 힘을 지상 장비에서 선박 선체로 전달하는 중요한 인터페이스임을 인식하십시오.
궁극적으로 앵커 체인을 올바르게 고정하는 것은 선박의 가장 강하고 간단하며 가장 신뢰할 수 있는 구성 요소를 통해 자연의 엄청난 힘을 전달하여 존중하는 것입니다.
요약 표:
| 구성 요소 | 주요 기능 | 주요 특징 |
|---|---|---|
| 체인 스토퍼 | 앵커 체인 고정 | 하중을 선박 선체로 직접 전달 |
| 데빌스 클로 | 스토퍼 유형 | 턴버클로 조이는 C자 모양 갈고리 |
| 폴 바 | 스토퍼 유형 | 체인 링크 사이에 떨어지는 경첩 달린 바 |
| 윈드라스 | 앵커 올리기/내리기 | 스토퍼에 의해 고정력에서 분리됨 |
프로젝트에 안정적인 리프팅 및 혼합 솔루션이 필요하신가요?
체인 스토퍼가 닻을 내린 선박에 중요한 견고한 보안을 제공하는 것처럼, GARLWAY는 건설 산업을 위한 내구성이 뛰어나고 효율적인 기계를 제공하는 데 특화되어 있습니다. 당사는 고품질 윈치, 콘크리트 믹서 및 콘크리트 배치 플랜트 제품군을 제공하며, 이는 중장비 작업을 안정적으로 처리하도록 설계되었습니다.
당사의 장비는 성능과 안전성을 요구하는 전 세계 건설 회사 및 계약업체를 위해 엔지니어링되었습니다. 귀사의 운영 기반을 강화하는 데 도움을 드리겠습니다.
지금 GARLWAY에 문의하여 특정 요구 사항을 논의하고 당사의 솔루션이 귀사의 성공에 어떻게 동력을 제공할 수 있는지 알아보십시오.

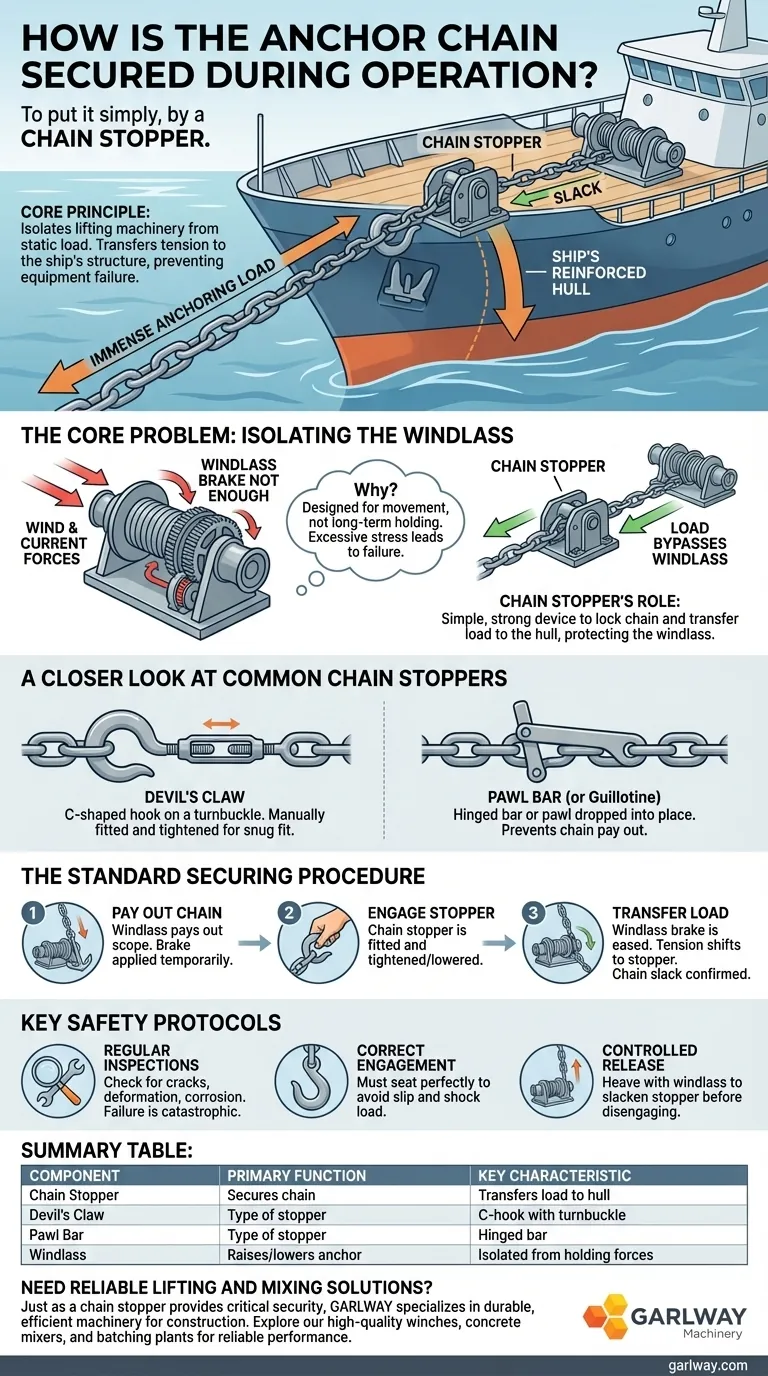

시각적 가이드
