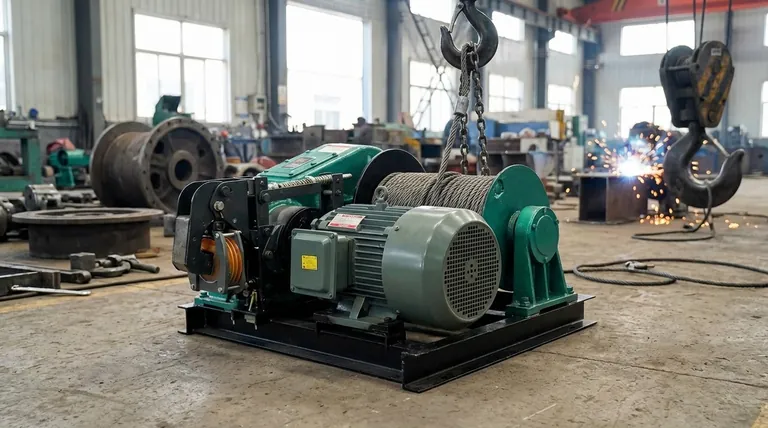

JK 퀵 윈치에서 동력은 토크 증폭 및 제어를 위해 설계된 정밀한 기계적 순서를 통해 전달됩니다. 이 과정은 3상 비동기 모터에서 시작되어 탄성 커플링을 통해, 3단 밀폐형 기어 감속기로, 그리고 마지막으로 조 커플링을 통해 윈치 드럼을 회전시키는 방식으로 진행됩니다.
JK 윈치의 동력 전달 시스템은 단순히 부품을 연결하는 것이 아니라, 전기 모터의 고속 저토크 출력을 무거운 하중을 안전하게 들어 올리는 데 필요한 저속 고토크 힘으로 변환하는 근본적인 과제에 대한 엔지니어링 솔루션입니다.
완전한 동력 전달 경로
윈치가 어떻게 작동하는지 이해하려면, 동력의 흐름을 근원에서 최종 출력까지 따라가는 것이 중요합니다. 각 구성 요소는 에너지를 제어하고 변환하는 데 있어 고유하고 중요한 역할을 수행합니다.
주 동력원: 3상 비동기 모터
모든 과정은 3상 비동기 모터에서 시작됩니다. 이 유형의 모터는 산업 환경에서의 신뢰성, 동력 효율성 및 간단한 작동 때문에 선택됩니다. 시스템을 구동하는 초기 고속 회전 에너지를 제공합니다.
1단계: 탄성 커플링
모터 바로 다음에 오는 탄성 커플링은 모터의 출력 샤프트를 기어박스에 연결합니다. 주요 역할은 진동과 충격 하중을 흡수하는 것입니다. 이 작지만 중요한 구성 요소는 리프팅 작업 중에 발생할 수 있는 갑작스러운 충격으로부터 모터와 기어 감속기 모두를 보호하여 시스템의 내구성을 크게 향상시킵니다.
2단계: 3단 밀폐형 기어 감속기
이것이 윈치의 핵심입니다. 3단 밀폐형 기어 감속기는 토크 증폭이라는 중요한 작업을 담당합니다. 고속 회전을 3개의 연속적인 기어 세트를 통해 전달함으로써, 속도를 크게 줄이는 동시에 토크를 비례적으로 증가시킵니다. "밀폐형" 설계는 모든 기어가 윤활되고 이물질로부터 보호되도록 하여 윈치의 컴팩트하고 유지보수가 적은 특성에 기여합니다.
3단계: 조 커플링
기어 감속기가 필요한 토크를 생성한 후, 조 커플링은 윈치 드럼에 최종 연결을 제공합니다. 이것은 간단하고 견고한 커플링으로, 확실한 결합을 위해 설계되어 기어박스의 모든 고토크 동력이 미끄러짐 없이 드럼으로 안정적으로 전달되도록 합니다.
최종 출력: 드럼 구동
이 경로의 최종 결과는 윈치 드럼의 느리고 제어된 강력한 회전입니다. 이 회전은 케이블을 감아 윈치가 설계된 막대한 리프팅 힘을 제공합니다.
설계 선택 이해
JK 윈치의 구성 요소 순서는 의도적이며, 각 부품은 특정 엔지니어링 요구 사항을 해결합니다.
다단 기어 감속기를 사용하는 이유?
전기 모터는 고속에서 가장 효율적으로 작동하지만, 윈칭에는 매우 낮은 속도에서 막대한 힘(토크)이 필요합니다. 3단 기어 감속기는 이 두 가지 상반된 요구를 연결하는 기계적 다리 역할을 합니다. 다단 방식을 사용하면 컴팩트한 물리적 공간 내에서 매우 높은 기어비 감소를 달성할 수 있습니다.
커플링의 중요성
커플링은 단순한 연결 장치가 아니라 시스템 보호 장치입니다. 탄성 커플링은 충격을 완화하고, 조 커플링은 비미끄러짐 동력 전달을 보장합니다. 이 두 가지가 함께 작동하여 무거운 하중 하에서 구동계의 무결성을 유지합니다.
제어 및 안전: 전자식 브레이크
동력 전달 경로 자체의 일부는 아니지만, 전자식 브레이크 시스템은 동력 전달과 함께 작동합니다. 이 브레이크는 모터에 전원이 공급되지 않을 때 자동으로 작동하여 하중을 안전하게 고정합니다. 이 안전 장치는 우발적인 하중 낙하를 방지하는 중요한 안전 기능입니다.
일반적인 함정 및 고려 사항
이 설계는 효과적이지만, 작동 특성과 잠재적 한계를 이해하는 것이 중요합니다.
내재된 비효율성
동력이 기어 세트를 통해 전달될 때마다 마찰과 열로 인해 소량의 에너지가 손실됩니다. 3단 감속기의 경우 이러한 사소한 손실이 누적됩니다. 이것은 리프팅에 필요한 엄청난 토크 증폭을 달성하기 위한 근본적인 절충점입니다.
밀폐형 시스템 유지보수
"밀폐형" 기어박스는 윤활유를 내부에 유지하고 오염 물질을 외부로 차단하여 신뢰성에 큰 이점을 제공합니다. 그러나 조기 마모를 방지하려면 제조업체의 일정에 따라 주기적인 점검과 오일 교환이 여전히 필요합니다.
직접적인 하중 피드백 없음
일련의 커플링과 기어는 작업자와 하중을 완전히 분리합니다. 이것은 안전 기능이지만, 하중의 거동을 물리적으로 "느낄" 수 없습니다. 작동은 전적으로 모터 및 브레이크 시스템의 정상적인 기능에 의존합니다.
귀하의 애플리케이션에 맞는 올바른 선택
동력 전달 경로를 이해하면 JK 윈치의 기능을 특정 프로젝트 목표와 일치시킬 수 있습니다.
- 안전과 신뢰성이 주요 초점이라면: 밀폐형 기어박스, 보호 커플링 및 안전 장치인 전자식 브레이크의 조합은 견고하고 신뢰할 수 있는 시스템을 만듭니다.
- 리프팅 파워가 주요 초점이라면: 3단 기어 감속기는 중장비 애플리케이션에 필요한 고토크 성능을 제공하는 핵심 구성 요소입니다.
- 다용도성과 사용 편의성이 주요 초점이라면: 이 동력 전달 장치로 인한 컴팩트하고 통합된 설계는 윈치를 가볍고 이전 및 작동이 용이하게 만듭니다.
각 구성 요소가 최종 출력에 어떻게 기여하는지 이해하면 JK 퀵 윈치를 의도된 역할에 자신 있게 배치할 수 있습니다.
요약 표:
| 구성 요소 | 동력 전달에서의 역할 |
|---|---|
| 3상 모터 | 초기 고속 회전 에너지 제공. |
| 탄성 커플링 | 시스템 보호를 위해 충격 및 진동 흡수. |
| 3단 기어 감속기 | 기어를 통해 속도를 줄여 토크 증폭. |
| 조 커플링 | 미끄러짐 없이 고토크를 드럼으로 전달. |
| 윈치 드럼 | 회전력을 선형 케이블 당김으로 변환하여 리프팅. |
무거운 하중을 위한 신뢰할 수 있는 윈치가 필요하신가요? GARLWAY의 전문성으로 귀하의 프로젝트에 동력을 공급하세요.
동력 전달의 정밀한 엔지니어링을 이해하는 것은 올바른 장비를 선택하는 데 중요합니다. GARLWAY는 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 견고한 건설 기계 제조를 전문으로 합니다. 당사의 솔루션은 안전성, 내구성 및 고성능을 요구하는 건설 회사 및 계약업체를 위해 설계되었습니다.
다음과 같은 혜택을 누리십시오:
- 입증된 신뢰성: JK 윈치의 동력 전달 장치와 동일한 정밀도로 엔지니어링된 장비.
- 전문가 지원: 특정 리프팅 및 건설 요구 사항에 맞는 완벽한 기계 선택을 위한 안내.
- 글로벌 품질: 전 세계 까다로운 환경에서 성능을 발휘하도록 제작된 내구성 있는 제품.
지금 바로 GARLWAY에 연락하여 상담을 받고 생산성을 새로운 차원으로 끌어올리세요!

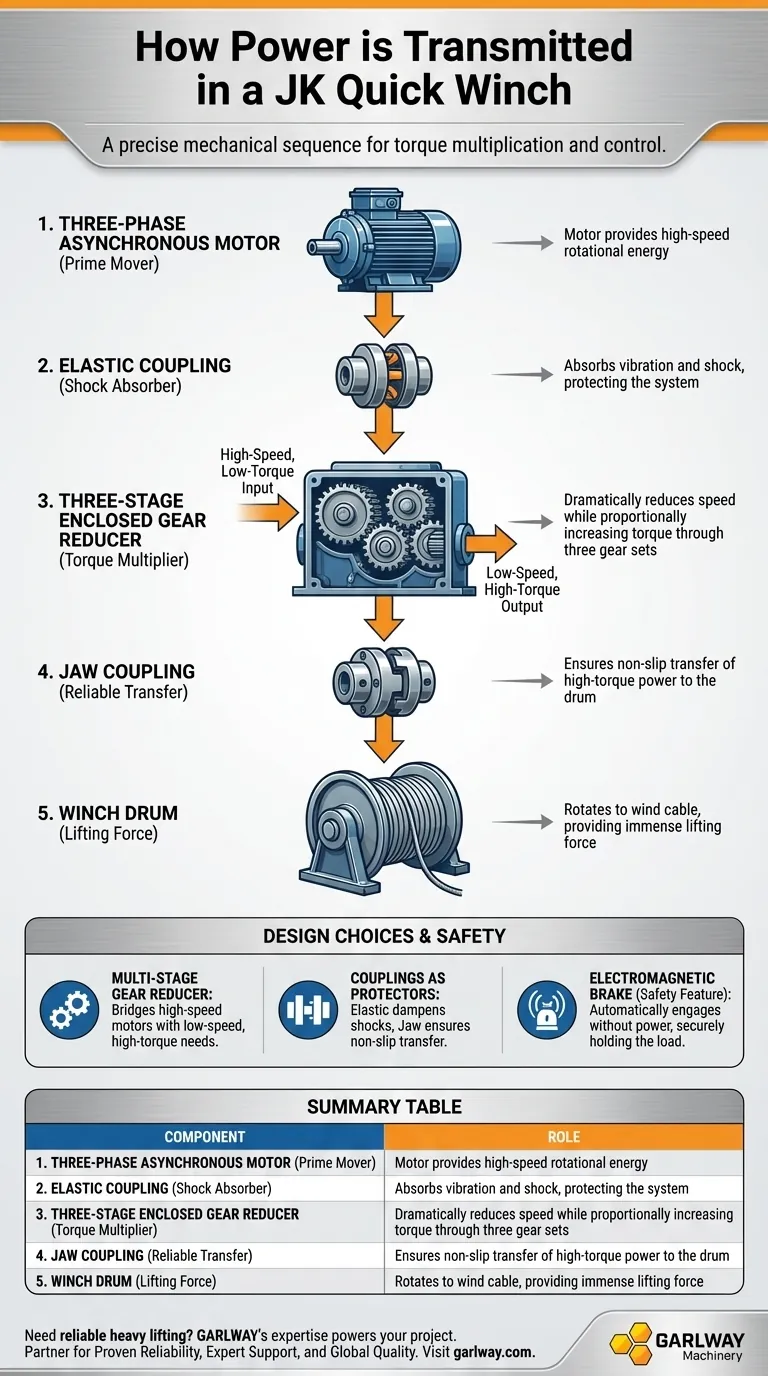

시각적 가이드
