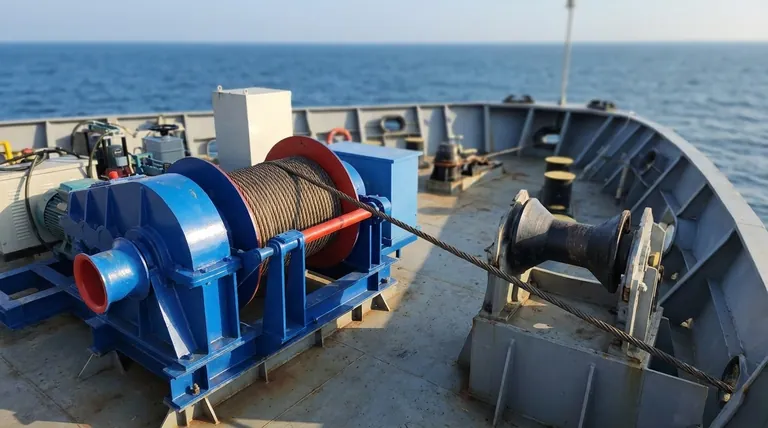

앵커 롤러와 윈치 드럼 사이의 필요한 거리는 어떻게 계산됩니까? 올바른 자체 레벨링 보장

일반적인 원칙으로, 앵커 로프가 드럼에 감기는 각도가 가장자리에서 가장자리까지 18도를 초과하지 않도록 앵커 롤러와 윈치 드럼 사이의 최소 거리가 계산됩니다. 폭 300mm 드럼이 있는 윈치의 경우 로프가 올바르게 "자체 레벨링"되도록 하려면 약 948mm의 최소 거리가 필요합니다.

핵심 문제는 앵커 로프가 윈치 드럼 한쪽에 뭉치는 것을 방지하는 것입니다. 충분한 거리를 유지하면 얕은 "접근 각도"가 생성되어 로프가 드럼 전체에 자동으로 고르게 감기도록 하여 안정적인 작동을 보장합니다.

핵심 원칙: 접근 각도

"자체 레벨링"이란 무엇입니까?

자체 레벨링 윈치는 수동 안내 없이 앵커 로프(로프 또는 체인)를 드럼 전체에 고르게 감는 윈치입니다.

이 자동 레이어링은 걸림을 방지하고 윈치가 정격 용량을 유지할 수 있도록 하는 데 중요합니다. 이는 올바른 설치 기하학에 전적으로 의존합니다.

18도 규칙

올바른 자체 레벨링을 달성하려면 앵커 롤러 중심에서 윈치 드럼의 가장자리까지의 각도가 18도 이하여야 합니다.

각도가 너무 가파르면(즉, 윈치가 롤러에 너무 가까우면) 로프가 옆으로 움직일 공간이 충분하지 않습니다. 중간이나 한쪽에 쌓이는 경향이 있으며, 이는 "뭉침" 또는 "피라미딩"이라고 하는 문제입니다.

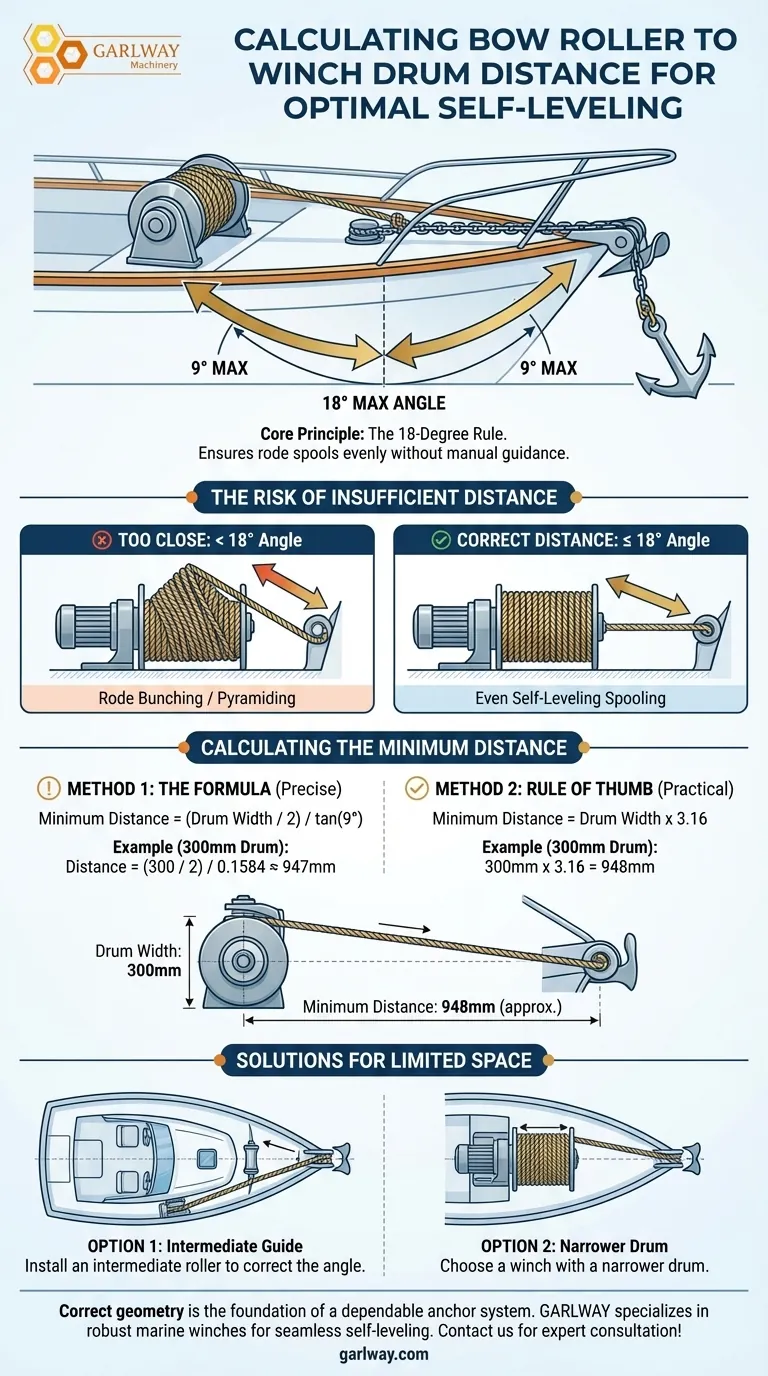

앵커 롤러와 윈치 드럼 사이의 필요한 거리는 어떻게 계산됩니까? 올바른 자체 레벨링 보장

최소 거리 계산

간단한 계산이나 신뢰할 수 있는 경험 법칙을 사용하여 특정 윈치에 필요한 거리를 결정할 수 있습니다.

공식 설명

드럼 너비와 거리 간의 관계는 직각 삼각법을 기반으로 합니다. 목표는 각도를 각 드럼 가장자리에서 9도 이하로 유지하는 거리를 찾는 것입니다(총 18도).

공식은 다음과 같습니다. 최소 거리 = (드럼 너비 / 2) / tan(9°)

예를 들어, 300mm 드럼의 경우: 거리 = (300mm / 2) / 0.1584 거리 = 150mm / 0.1584 거리 ≈ 947mm

따라서 윈치는 앵커 롤러 뒤에 최소 948mm 떨어진 곳에 설치해야 합니다.

실용적인 경험 법칙

빠른 현장 계산을 위해 간단한 승수는 매우 효과적이고 기억하기 쉽습니다.

최소 거리 = 드럼 너비 x 3.16

300mm 드럼 예시 사용: 300mm x 3.16 = 948mm

이 규칙은 모든 드럼 크기에 대해 안전하고 정확한 최소 거리를 제공합니다.

절충안 이해

이 이상적인 거리를 달성하는 것은 중요하지만 모든 선박에서 항상 가능한 것은 아닙니다. 결과를 이해하는 것이 해결책을 찾는 데 중요합니다.

불충분한 거리의 위험

계산된 최소값보다 윈치를 더 가깝게 설치하면 거의 확실하게 성능이 저하됩니다.

로프가 뭉쳐 드럼에 피라미드 모양을 형성합니다. 이로 인해 윈치가 걸리거나 로프 마모가 증가하고 드럼의 유효 용량이 크게 줄어들 수 있습니다.

공간이 부족하면 어떻게 해야 합니까?

보트의 레이아웃이 이상적인 거리를 허용하지 않는 경우 두 가지 주요 옵션이 있습니다.

첫째, 앵커 롤러와 윈치 사이에 중간 가이드 또는 롤러를 설치할 수 있습니다. 이 가이드는 효과적으로 새로운 측정 지점이 되며, 윈치에서 올바른 거리에 있는 한 올바른 접근 각도를 보장합니다.

둘째, 더 좁은 드럼이 있는 윈치를 선택할 수 있습니다. 더 좁은 드럼은 18도 각도를 유지하기 위해 더 적은 거리가 필요하므로 공간이 제한된 설치에 더 적합합니다.

설치에 대한 올바른 선택

이 원칙을 올바르게 적용하면 앵커링 시스템이 안정적이고 설계대로 작동하도록 보장합니다.

새로운 설치에 중점을 두는 경우: 드럼 너비 x 3.16 경험 법칙을 사용하여 레이아웃을 계획하고 처음부터 완벽하고 핸즈프리 작동을 보장하십시오.
좁은 공간에 개조하는 데 중점을 두는 경우: 먼저 사용 가능한 거리를 측정하고, 불충분한 경우 중간 가이드를 설치하거나 더 좁은 드럼이 있는 윈치를 선택하십시오.
스풀링 불량 문제 해결에 중점을 두는 경우: 첫 번째 단계는 거리 측정 및 각도 계산입니다. 잘못된 설치 거리가 로프 뭉침의 가장 일반적인 원인입니다.

궁극적으로 올바른 기하학은 안정적인 자체 레벨링 앵커 윈치 시스템의 기초입니다.

요약 표:

요소	계산	목적
최대 각도	18도 (각 측면 9°)	로프가 올바르게 자체 레벨링되도록 보장
공식	거리 = (드럼 너비 / 2) / tan(9°)	모든 드럼 크기에 대한 정확한 계산
경험 법칙	거리 = 드럼 너비 x 3.16	빠르고 실용적인 현장 계산
예시 (300mm 드럼)	300mm x 3.16 = 948mm	안정적인 스풀링을 위한 최소 필요 거리
