현대식 광산에서 권양은 수동 작업이 아니라 정교한 제어 시스템에 의해 관리되는 고도로 자동화된 프로세스입니다. 이 시스템은 명확한 음향 및 시각 신호와 통합된 전기 센서 및 접점 네트워크를 사용하며, 광물 및 인원의 정밀하고 안전한 이동을 보장하기 위해 수많은 안전 장치로 뒷받침됩니다.
현대식 권양기 제어의 핵심 원리는 중요한 안전 및 운영 기능에서 인간의 오류 가능성을 제거하는 것입니다. 이는 중앙 집중식 자동화 컨트롤러를 사용하여 실시간 데이터를 지속적으로 처리하여 속도, 위치 및 안전 인터록을 극도로 정밀하게 관리함으로써 이를 달성합니다.
현대식 권양기 제어 시스템의 아키텍처
현대식 권양기 제어 시스템은 단일 장치가 아니라 조화롭게 작동하는 구성 요소의 통합 네트워크입니다. 이 시스템은 전체 호이스트 작업의 두뇌 및 신경계 역할을 합니다.
중앙 컨트롤러: 디지털 두뇌
시스템의 핵심은 일반적으로 프로그래머블 로직 컨트롤러(PLC) 또는 유사한 산업용 컴퓨터입니다. 이 컨트롤러는 권양기의 모든 움직임을 지시하는 복잡한 논리를 실행합니다.
효율성을 극대화하고 로프 및 장비에 대한 기계적 응력을 최소화하기 위해 가속 및 감속을 위한 최적의 속도 프로파일을 계산합니다.
센서 및 접점: 시스템의 감각
"전기 접점"이라는 용어는 PLC에 실시간으로 중요한 데이터를 공급하는 방대한 센서 및 리미트 스위치 배열을 의미합니다.
이 장치는 운반구(케이지 또는 스킵)의 샤프트 내 정확한 위치부터 로프의 장력, 적재 및 하역 장비의 상태까지 모든 것을 모니터링합니다. 주요 센서에는 엔코더, 근접 스위치 및 로드 셀이 포함됩니다.
신호 시스템: 필수 통신
"음향 및 시각 신호"는 단순한 벨을 넘어 발전했습니다. 현대 시스템은 호이스트 작업자, 샤프트 입구 및 지하의 다른 층 간에 명확하고 모호하지 않은 연결을 제공하기 위해 디지털 통신 프로토콜을 사용합니다.
이는 움직임이 시작되기 전에 모든 명령이 올바르게 전송, 수신 및 확인되었는지 확인하여 그 자체로 중요한 안전 인터록을 형성합니다.
안전 인터록의 최우선 역할
호이스트에는 엄청난 무게와 속도가 관련되어 있으므로 안전이 절대적인 우선 순위입니다. 제어 시스템은 치명적인 고장을 방지하기 위해 중복되고 내결함성 장치의 여러 계층으로 설계되었습니다.
과속 및 과권 방지
전형적인 안전 장치는 권양기가 안전 속도를 초과하거나 지정된 끝점을 지나가는 것(과권)을 방지하는 기계식 거버너인 Lilly 컨트롤러입니다. 현대 시스템은 훨씬 더 정밀한 매우 안정적인 디지털 안전 컨트롤러로 이 기능을 복제합니다.
비상 제동 시스템
제어 시스템은 모든 매개변수를 지속적으로 모니터링합니다. 전원 손실, 신호 오류 또는 로프 문제와 같이 안전하지 않은 조건이 감지되면 다단계 비상 제동 시퀀스를 자동으로 트리거하여 호이스트를 안전하게 정지시킵니다.
물리적 및 논리적 인터록
시스템은 엄격한 작업 순서를 시행합니다. 예를 들어, 샤프트 게이트가 열려 있거나 운반구가 제대로 도킹되지 않은 경우 권양기는 물리적으로 움직일 수 없습니다. 이러한 인터록은 시스템을 안전하지 않은 상태로 작동하는 것을 불가능하게 만듭니다.
권양기 제어의 일반적인 과제
이러한 시스템을 구현하고 유지 관리하는 데 어려움이 없는 것은 아닙니다. 이러한 과제를 이해하는 것은 복잡성을 이해하는 데 중요합니다.
레거시 장비 현대화
많은 광산에서 오래된 수동 제어 권양기를 현대식 자동화 시스템으로 업그레이드합니다. 새로운 디지털 제어를 노후화된 기계 인프라와 통합하려면 호환성 및 안정성을 보장하기 위해 깊은 엔지니어링 전문 지식이 필요합니다.
가혹한 운영 환경
광산 갱도는 가혹한 환경입니다. 제어 시스템의 센서 및 통신 하드웨어는 지속적인 진동, 높은 습도, 먼지 및 온도 변화에 고장 없이 견딜 수 있을 만큼 견고해야 합니다.
자동화와 인간 감독의 균형
자동화가 중요한 기능을 처리하는 동안 인간 작업자는 감독 및 비표준 상황 처리를 위해 여전히 필수적입니다. 인간-기계 인터페이스(HMI)는 작업자를 압도하지 않고 역량을 강화하기 위해 복잡한 정보를 명확하고 직관적으로 제시해야 합니다.
운영에 적합한 선택
권양기 제어 시스템의 특정 초점은 광산의 주요 목표에 따라 조정될 수 있습니다.
- 절대적인 안전이 주요 초점인 경우: 중복 컨트롤러, 인증된 안전 회로 및 여러 독립 제동 시스템에 투자해야 합니다.
- 처리량 극대화가 주요 초점인 경우: 최적화된 속도 프로파일 및 자동화된 적재/하역 시퀀스를 가능하게 하는 고급 모터 드라이브 및 PLC 논리를 우선시하십시오.
- 장기적인 안정성이 주요 초점인 경우: 산업 등급의 환경 밀봉 센서와 예방 유지 관리를 안내하는 포괄적인 진단 기능을 갖춘 제어 시스템에 중점을 둡니다.
궁극적으로 권양기 제어 시스템은 광산의 수직 동맥이 완벽한 정밀도와 흔들림 없는 안전으로 작동하도록 보장하는 보이지 않는 신경 센터입니다.
요약 표:
| 구성 요소 | 주요 기능 |
|---|---|
| 중앙 PLC 컨트롤러 | 디지털 두뇌 역할을 하며 최적의 속도 프로파일을 계산하고 모든 작업을 관리합니다. |
| 센서 및 접점 | 운반구 위치, 로프 장력 및 장비 상태를 실시간으로 모니터링합니다. |
| 안전 인터록 | 중복 내결함성 시스템으로 안전하지 않은 작업(예: 과속, 과권)을 방지합니다. |
| 신호 시스템 | 작업자, 샤프트 및 지하 층 간에 명확한 디지털 통신을 제공합니다. |
광산 운영을 위한 안정적이고 안전한 호이스트 솔루션이 필요하십니까?
GARLWAY는 견고한 건설 및 광산 기계 전문 업체입니다. 윈치 및 콘크리트 믹서와 같은 내구성이 뛰어난 고성능 장비에 대한 당사의 전문성은 현대식 권양기 제어 시스템에 중요한 정밀 엔지니어링 및 안전 원칙을 기반으로 합니다. 당사는 가혹한 산업 환경의 요구 사항을 이해합니다.
지금 GARLWAY에 문의하십시오 귀사의 글로벌 운영 효율성과 안전을 지원할 수 있는 당사의 안정적인 솔루션에 대해 논의하십시오.

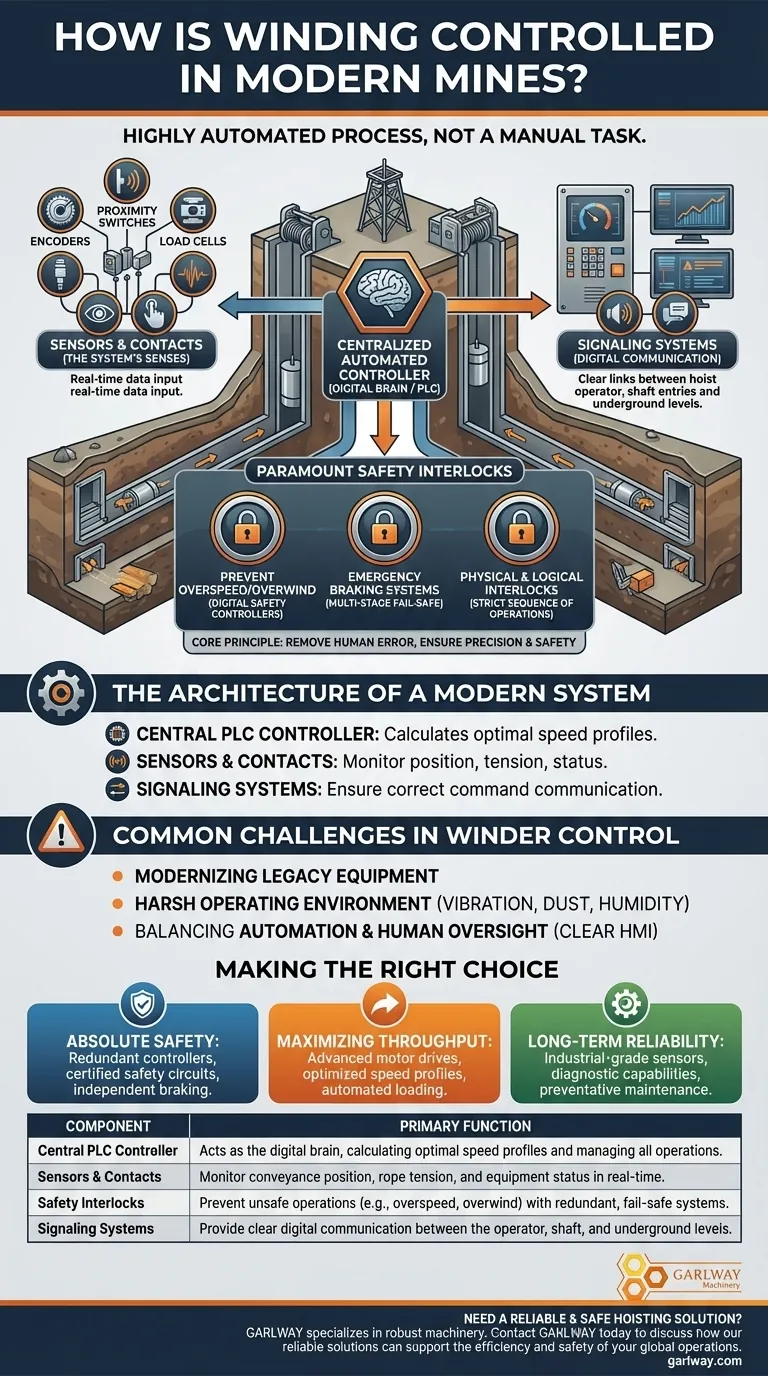

시각적 가이드
