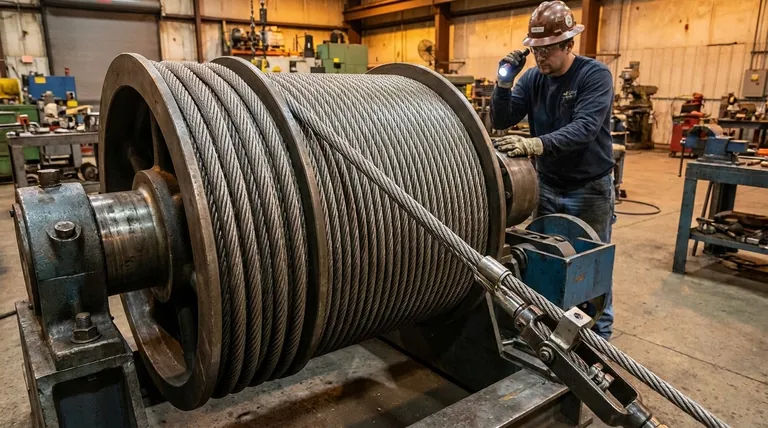

호이스트 드럼에 와이어 로프를 올바르게 배열하는 것은 단순히 깔끔함을 넘어 기본적인 안전 요구 사항입니다. 올바르게 배열하려면 로프는 드럼 하단에서 감겨야 하며(언더와인딩), 팽팽하고 평행한 랩으로 감기고, 후크가 가장 낮은 지점에 있을 때 드럼에 최소 3개의 전체 루프가 항상 유지되어야 합니다.
잘못된 로프 와인딩은 조기 로프 파손, 장비 손상 및 치명적인 사고의 주요 원인입니다. 지정된 배열은 엄청난 힘을 관리하고 로프의 종단 지점(시스템의 가장 중요한 취약점)을 보호하기 위해 설계된 협상 불가능한 엔지니어링 제어입니다.
안전한 로프 와인딩의 핵심 원칙
이러한 규칙이 존재하는 이유를 이해하는 것은 장기적인 안전과 운영 신뢰성을 보장하는 데 필수적입니다. 각 단계는 특정 기계적 고장에 대한 의도적인 안전 조치입니다.
언더와인딩이 표준인 이유
드럼 하단에서 로프를 감는 것, 즉 언더와인딩은 대부분의 호이스트 응용 분야에서 표준 관행입니다.
이 방법은 로프가 고르게 감기고, 특히 홈이 있는 드럼에서 팽팽하고 균일한 적층을 촉진하는 데 도움이 됩니다. 이는 안정적이고 올바른 플릿 각도(로프와 드럼 사이의 각도)를 유지하는 데 도움이 되어 드럼 홈과의 마찰과 마모를 최소화합니다.
깔끔하고 팽팽한 스풀링의 중요성
로프는 간격이나 겹침 없이 완벽하게 나란히 감기도록 배열해야 합니다.
매끄러운 드럼에서는 상단 로프 층이 하단 층으로 밀려 들어가 로프를 으깨고 변형시키는 것을 방지합니다. 홈이 있는 드럼에서는 로프가 올바르게 안착되어 홈에서 벗어나 잘리거나 절단되는 것을 방지합니다.
"안전 와인딩"의 결정적인 역할
"최소 3개의 루프가 남아 있어야 한다"는 규칙은 안전 와인딩 또는 데드 와인딩으로 알려진 것을 참조합니다.
이러한 와인딩은 정상 작동 중에 풀리지 않도록 설계되었습니다. 유일한 목적은 마찰을 통해 로프를 드럼에 고정하는 것입니다. 이를 통해 전체 하중이 로프의 종단 피팅(클램프 또는 소켓과 같은)에 직접 가해지지 않도록 보장합니다. 이 피팅은 전체 하중을 견디도록 설계되지 않았으며 실패할 수 있습니다.
피해야 할 일반적인 함정
올바른 절차에서 벗어나면 심각한 위험이 발생합니다. 이러한 일반적인 실수를 인식하는 것이 이를 방지하는 열쇠입니다.
교차 감기 및 느슨한 와인딩
로프가 느슨하게 감기거나 스스로 교차하도록 허용하면 집힘 지점이 생성됩니다. 하중이 가해지면 이러한 지점에서 로프의 내부 구조가 으깨지고 납작해지고 약해져 안전 작업 수명이 크게 단축되고 예기치 않은 고장이 발생합니다.
안전 와인딩 없이 작동
로프가 완전히 풀릴 때까지 후크를 내리는 것은 치명적인 작동 오류입니다. 이는 호이스트의 전체 하중을 끝단 피팅에 직접 가합니다. 이 구성 요소는 단순히 앵커일 뿐이며 이러한 하중 하에서는 실패하여 로프와 화물의 완전한 방출을 초래합니다.
보호 가드 무시
채널을 통과하는 로프를 덮어야 한다는 요구 사항은 중요한 인력 및 장비 안전 장치입니다. 노출된 로프는 이물질을 끌어들여 드럼과 도르래를 손상시킬 수 있습니다. 더 중요하게는 작업자에게 심각한 끼임 위험을 초래합니다.
운영에 적용하는 방법
이러한 지침을 사용하여 장비가 항상 최대 안전 및 효율성을 위해 구성되도록 하십시오.
- 새 로프를 설치하는 경우: 첫 번째 층이 팽팽하고 완벽하게 안착되도록 드럼에 로프를 감을 때 가볍고 일관된 장력을 가하십시오.
- 사용 전 검사를 수행하는 경우: 항상 후크를 가능한 가장 낮은 작업 위치로 내리고 최소 3개의 안전 와인딩이 드럼에 남아 있는지 시각적으로 확인하십시오.
- 불균일한 스풀링 또는 간격이 발견되면: 즉시 작동을 중지하고, 로프의 장력을 풀고, 돌이킬 수 없는 손상을 방지하기 위해 올바르게 다시 감으십시오.
와이어 로프 배열을 정밀하게 처리하는 것은 모든 안전하고 신뢰할 수 있는 호이스팅 작업의 기초입니다.
요약 표:
| 핵심 원칙 | 목적 | 미준수 위험 |
|---|---|---|
| 언더와인딩 | 안정적인 플릿 각도, 균일한 스풀링 및 마모 감소를 보장합니다. | 불균일한 마모, 로프 이탈 및 조기 파손. |
| 팽팽하고 평행한 스풀링 | 로프 층의 으깨짐 및 변형을 방지합니다. | 로프 으깨짐, 끼임 및 구조적 손상. |
| 최소 3개의 안전 와인딩 | 마찰을 통해 로프를 고정하고 종단 지점을 전체 하중으로부터 보호합니다. | 끝단 피팅의 치명적인 파손 및 화물 낙하. |
GARLWAY와 함께 안전하고 효율적인 호이스팅 작업을 보장하십시오.
건설 기계 전문 업체인 GARLWAY는 건설 회사 및 계약업체의 까다로운 요구 사항에 맞춰 윈치를 포함한 견고하고 신뢰할 수 있는 장비를 제공합니다. 올바른 와이어 로프 관리는 안전과 장비 수명 연장에 매우 중요합니다.
저희 전문 지식을 통해 프로젝트에 적합한 장비를 선택하고 유지 관리하는 데 도움을 받으십시오. 전문적인 조언과 내구성 있는 솔루션을 위해 지금 GARLWAY에 문의하십시오. 이는 귀하의 팀과 투자를 보호합니다.

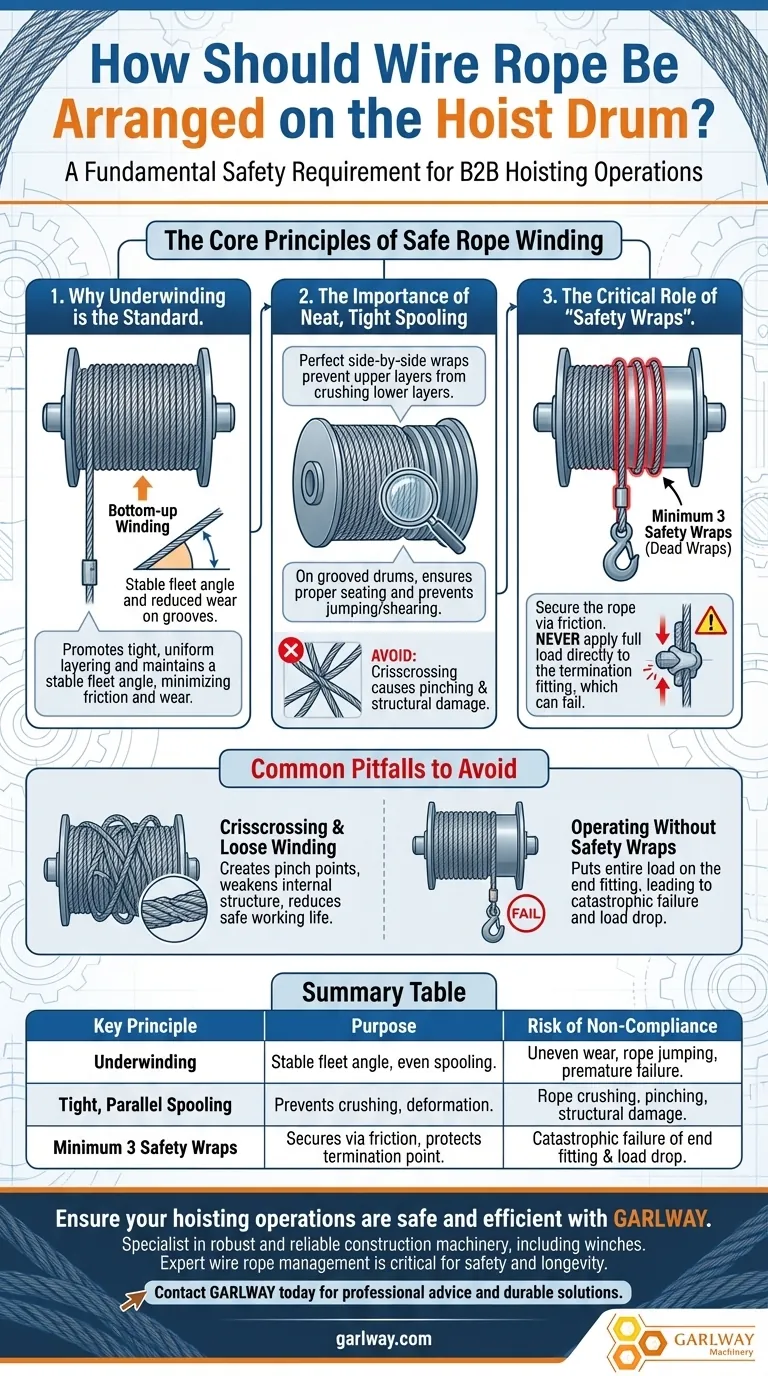

시각적 가이드
