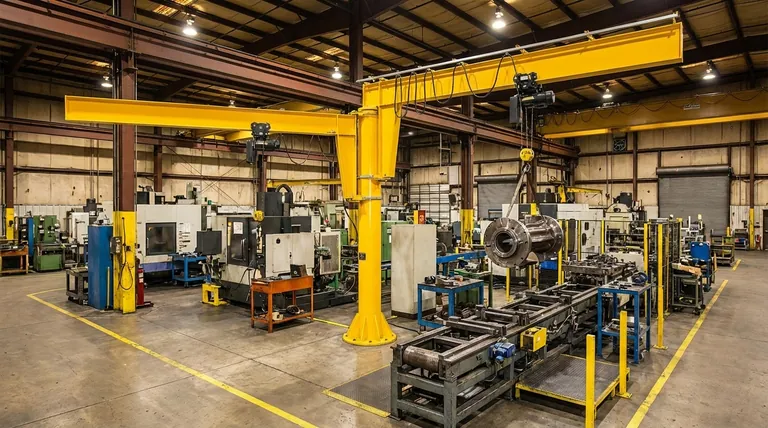

관절식 지브 크레인은 매우 다재다능한 리프팅 장치입니다. 유연한 조인트로 연결된 두 개의 "너클" 붐으로 정의됩니다. 이 혁신적인 디자인은 크레인 팔이 접히고 탁월한 정밀도로 기동할 수 있도록 하여 기존의 단일 붐 크레인을 막는 장애물을 우회할 수 있습니다. 다양한 시설 레이아웃에 맞게 바닥, 벽 또는 기존 지지 기둥에 직접 장착할 수 있습니다.
관절식 지브 크레인의 핵심 장점은 좁거나 혼잡한 작업 공간에서 하중을 정밀하게 배치할 수 있다는 것입니다. 이중 암 디자인은 탁월한 기동성을 제공하여 장비, 기둥 및 기타 장애물을 쉽게 탐색할 수 있습니다.
핵심 메커니즘: 지브를 "관절식"으로 만드는 것은 무엇인가요?
관절식 지브 크레인의 디자인은 주요 차별점입니다. 표준 지브 크레인은 단순한 호를 그리며 회전하는 단일 강성 붐으로 구성되는 반면, 관절식 지브는 중요한 두 번째 팔을 도입합니다.
이중 암 "너클" 붐
이 시스템은 수직 마스트에 장착되는 주 붐 암과 호이스트 및 트롤리를 잡는 보조 붐 암으로 구성됩니다.
이 두 팔은 너클과 같은 피벗 조인트로 연결됩니다. 이 조인트는 팔이 팔꿈치처럼 접히고 펼쳐져 훨씬 더 넓고 유연한 움직임 범위를 만듭니다.
탁월한 기동성
이 이중 암 디자인을 통해 작업자는 하중을 호로 회전시킬 뿐만 아니라 작업 범위 내의 물체 안으로 및 주변으로 유도할 수 있습니다.
호이스트는 크레인의 최대 도달 범위 내 거의 모든 위치에 배치할 수 있어 직선 붐 디자인의 한계를 극복합니다.
유연한 장착 옵션
다른 지브 크레인과 마찬가지로 관절식 모델은 여러 설치 구성을 제공합니다. 바닥에 장착하여 360도 회전하거나 벽 또는 기둥에 장착하여 작업 셀의 귀중한 바닥 공간을 절약할 수 있습니다.
관절식 지브 크레인을 선택해야 할 때
관절식 지브는 표준 크레인이 비실용적인 까다로운 환경을 위해 특별히 설계된 문제 해결 도구입니다.
장애물 주변 작업
이것이 주요 사용 사례입니다. 작업 공간에 지지 기둥, 대형 기계 또는 기타 고정 장애물이 있는 경우 관절식 지브는 이를 넘거나 주변이나 뒤로 도달하여 해당 영역을 효과적으로 서비스할 수 있습니다.
좁은 작업 셀 탐색
고밀도 생산 환경에서 관절식 지브는 뛰어납니다. 접이식 붐은 사용하지 않을 때 깔끔하게 보관할 수 있으며, 정밀한 제어는 주변 작업이나 인력과의 간섭을 방지합니다.
정밀한 하중 배치
두 개의 별도 팔을 제어할 수 있는 기능은 작업자에게 하중의 최종 배치에 대한 더 나은 제어를 제공합니다. 이는 CNC 기계에 부품을 로드하거나 공차가 좁은 부품을 조립하는 것과 같은 작업에 중요합니다.
절충점 이해
매우 효과적이지만 관절식 디자인이 항상 기본 선택은 아닙니다. 더 간단한 크레인과 비교한 절충점을 이해하는 것이 중요합니다.
복잡성 및 비용
너클 조인트와 이중 암 시스템은 기계적 복잡성을 더합니다. 이는 일반적으로 표준 단일 붐 지브 크레인에 비해 초기 구매 가격이 더 높고 잠재적인 유지 보수 지점이 더 많다는 것을 의미합니다.
개방된 공간을 위한 표준 지브
장애물이 없는 넓은 공간에서의 리프팅 작업의 경우, 표준 지브 크레인이 더 실용적이고 비용 효율적인 솔루션인 경우가 많습니다. 간단한 디자인은 견고하며 간단한 리프팅 및 이동 작업에 완벽하게 적합합니다.
회전 제한
바닥 장착형 관절식 지브는 완전한 360도 범위를 제공할 수 있지만, 벽 장착형은 일반적으로 약 200도 정도 회전이 제한됩니다. 장착 벽이나 기둥은 본질적으로 물리적 정지 역할을 합니다.
작업 공간에 맞는 올바른 선택
올바른 크레인을 선택하는 것은 운영 환경의 고유한 레이아웃과 요구 사항에 전적으로 달려 있습니다.
- 혼잡한 공간에서의 작업이 주요 초점이라면: 관절식 지브 크레인은 기계 및 기타 고정 장애물을 우회할 수 있는 능력으로 인해 탁월한 선택입니다.
- 간단하고 개방된 공간에서의 리프팅이 주요 초점이라면: 표준 단일 붐 지브 크레인은 장애물이 없는 응용 분야에서 더 비용 효율적이고 간단한 경우가 많습니다.
- 작업 공간을 최대한 확보하는 것이 주요 초점이라면: 벽 또는 기둥 장착형 관절식 지브는 주 마스트를 생산 바닥에서 완전히 분리합니다.
궁극적으로 관절식 지브 크레인의 접이식 붐은 복잡하고 혼잡한 환경에 정밀한 리프팅 기능을 제공하도록 설계된 특수 솔루션입니다.
요약 표:
| 기능 | 관절식 지브 크레인 | 표준 지브 크레인 |
|---|---|---|
| 붐 디자인 | 이중 암 너클 붐 | 단일 강성 붐 |
| 기동성 | 높음 (장애물 주변 접힘) | 제한적 (단순 호 스윙) |
| 최적 | 혼잡하고 장애물이 있는 지역 | 개방되고 장애물이 없는 공간 |
| 장착 옵션 | 바닥, 벽 또는 기둥 | 바닥, 벽 또는 기둥 |
| 비용 및 복잡성 | 더 높음 | 더 낮음 |
GARLWAY의 정밀 리프팅 솔루션으로 혼잡한 작업 공간을 최적화하세요. 전 세계 건설 회사 및 계약업체의 신뢰할 수 있는 파트너로서, 당사는 윈치, 콘크리트 믹서, 배치 플랜트와 같은 견고한 기계 전문 지식을 보유하고 있으며, 까다로운 환경을 위해 설계된 관절식 지브 크레인에 대한 전문 지식도 확장하고 있습니다. 당사가 시설의 안전과 효율성을 향상시키는 데 도움을 드리겠습니다. 맞춤형 솔루션을 위해 지금 GARLWAY에 문의하세요.

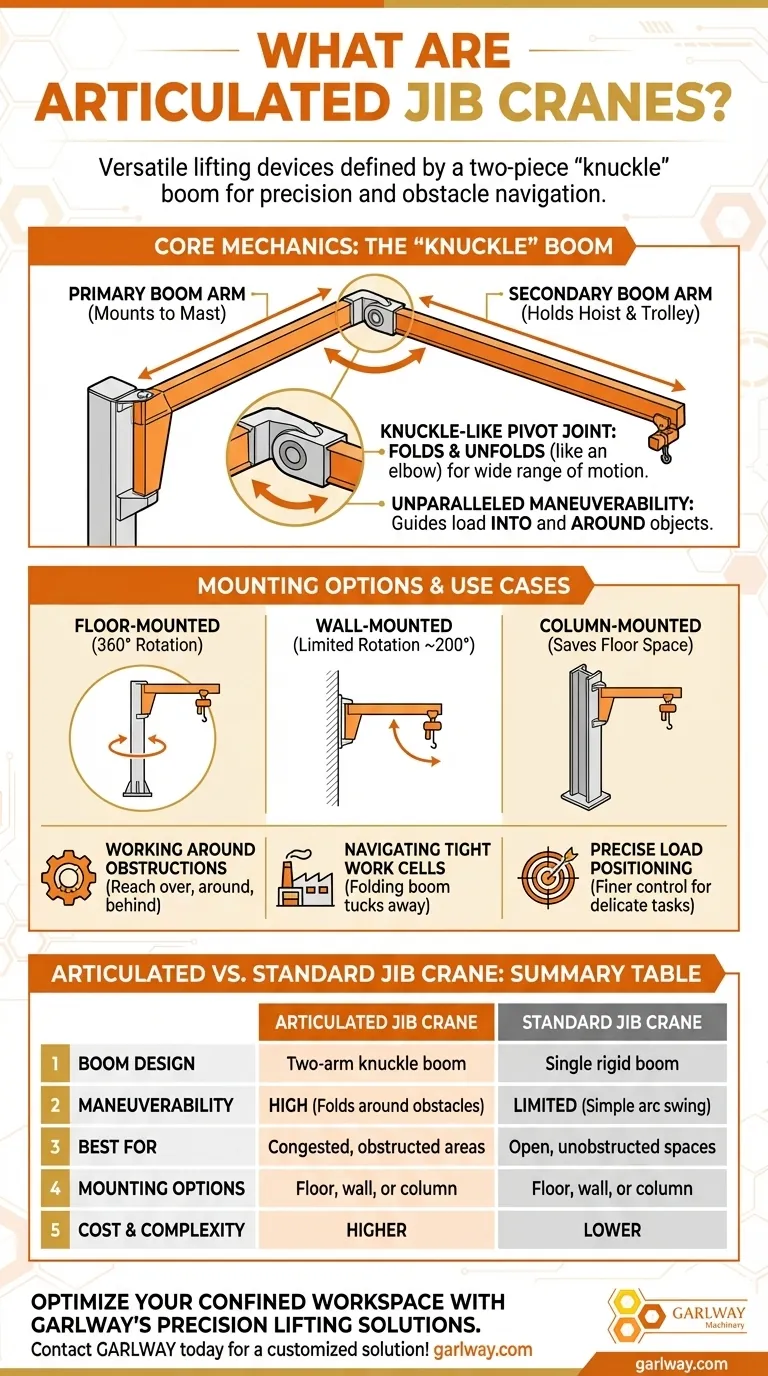

시각적 가이드
