데크 윈치 전기 설치 시 중요한 고려 사항은 무엇인가요? 안전 및 신뢰성 확보

데크 윈치 전기 설치 시 가장 중요한 고려 사항은 높은 전류 부하를 처리할 수 있는 올바른 케이블 크기 선정과 혹독한 해양 환경으로부터 시스템을 보호하기 위한 세심한 방수 처리입니다. 이 두 가지 요소는 다른 어떤 것보다 전체 설치의 안전, 성능 및 수명에 직접적인 영향을 미칩니다.

데크 윈치는 선박 시스템에 가장 큰 간헐적 전기 부하를 발생시키는 장치 중 하나입니다. 설치를 단순히 모터를 연결하는 것으로 보는 것이 아니라, 전용 고전류 회로를 설계하는 것으로 보는 것이 안정적이고 안전한 설정을 위한 핵심입니다.

핵심 과제: 고전류의 안전한 관리

전기 윈치 모터는 작동을 위해 막대한 전류 서지가 필요합니다. 배터리부터 모터 단자까지 전체 전기 시스템은 이 전력을 효율적으로, 그리고 위험을 초래하지 않도록 공급하도록 설계되어야 합니다.

전류 부하가 모든 것을 결정하는 이유

윈치의 전력은 와트(W)로 표시됩니다. 소비할 전류(A)를 계산하려면 와트 수를 시스템 전압(V)으로 나누면 됩니다.

예를 들어, 12V 시스템의 일반적인 1000W 윈치는 최대 부하 시 약 84암페어(1000W / 12V = 83.3A)의 전류를 소비합니다. 이는 모든 부품 선택을 결정하는 상당한 전기적 요구 사항입니다.

케이블 크기 선정의 결정적인 역할

고전류 부하에 비해 규격이 작은 케이블을 사용하는 것은 가장 흔한 설치 실패 원인입니다. 이는 케이블 자체가 발열체가 되어 심각한 화재 위험을 초래하는 위험한 상황을 만듭니다.

적절한 케이블 크기 선정은 단순히 최소 요구 사항을 충족하는 것이 아닙니다. 열을 처리하고 성능 손실을 방지하기 위해 안전 여유를 갖춘 케이블을 선택해야 합니다. 84A 부하의 경우 96A 등급의 케이블이면 충분할 수 있지만, 150A 등급의 케이블이 더 나은 선택입니다. 이는 열 방출을 위한 버퍼를 제공하고 안전을 보장합니다.

전압 강하의 영향

전력은 전선을 따라 이동하면서 손실됩니다. 이를 전압 강하라고 합니다. 앞 갑판 윈치까지의 긴 케이블 경로에서 규격이 작은 케이블은 모터에 도달할 때 전압이 크게 떨어질 수 있습니다.

적절한 전압을 받지 못하는 모터는 더 느리게 작동하고, 더 많은 열을 발생시키며, 정격 인양력을 발휘하지 못합니다. 케이블을 규격보다 크게 사용하는 것이 성능 저하를 유발하는 전압 강하에 대한 주요 방어책입니다.

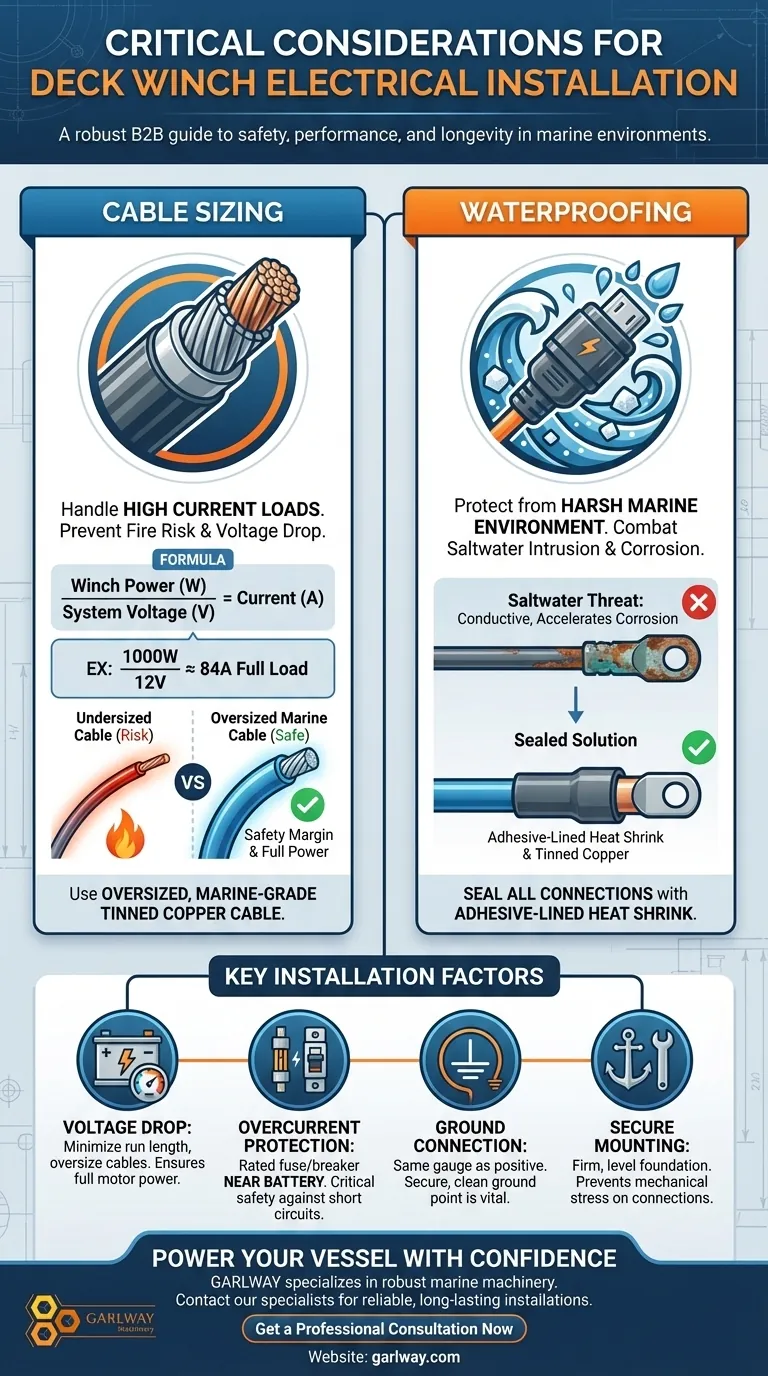

데크 윈치 전기 설치 시 중요한 고려 사항은 무엇인가요? 안전 및 신뢰성 확보

요소로부터 시스템 보호

해양 환경, 특히 염수 환경은 전기 시스템에 끊임없이 부식 작용을 합니다. 설치는 물리적으로 견고하고 습기로부터 완전히 밀봉되어야 합니다.

염수 침투의 위협

염수는 전도성이 높아 구리 배선 및 단자의 부식을 가속화합니다. 단 하나의 연결이 손상되면 높은 저항, 열 축적, 그리고 결국 전체 회로의 고장으로 이어질 수 있습니다.

앞 갑판 설치는 특히 물보라와 세척에 취약하므로 탁월한 수준의 방수 처리가 필요합니다.

필수 방수 및 기계적 고정

모든 연결부는 습기에 대한 요새여야 합니다. 일반 구리보다 부식에 훨씬 강한 해양 등급 주석 도금 구리선을 사용하십시오. 접착제 라이닝 열 수축 튜브로 모든 단자 연결부를 밀봉하십시오.

또한, 윈치는 제조업체에서 지정한 대로 견고하고 평평한 기초에 장착해야 합니다. 하중 하에서 윈치가 움직이거나 휘어지면 전기 케이블 및 연결부에 기계적 스트레스를 가하여 조기 고장을 유발합니다.

피해야 할 일반적인 함정과 절충

견고한 설치에는 양질의 부품에 대한 초기 투자가 필요합니다. 특히 배선에서 비용을 절감하려고 하면 필연적으로 성능 저하와 안전 위험으로 이어집니다.

규격 미달 케이블의 실제 비용

가장 큰 함정은 비용 절감을 위해 최소 등급에 따라 케이블을 선택하는 것입니다. 이는 잘못된 경제성입니다. 결과는 성능 저하뿐만 아니라 심각한 화재 위험과 과열로 인한 윈치 모터 손상입니다. 항상 권장되는 더 큰 규격의 케이블에 투자하십시오.

과전류 보호 간과

모든 고부하 윈치 회로는 적절하게 등급이 매겨진 퓨즈 또는 회로 차단기로 보호되어야 합니다. 이 장치는 선택 사항이 아니며, 그렇지 않으면 치명적인 화재를 유발할 수 있는 단락에 대한 주요 안전 메커니즘 역할을 합니다. 이 보호 장치는 배터리 소스에 최대한 가깝게 배치해야 합니다.

접지 연결 무시

양극 케이블만큼 많은 전류가 음극(접지) 케이블을 통해 흐릅니다. 접지 케이블은 양극 공급 케이블과 동일한 큰 게이지여야 하며 선박의 공통 접지 지점에 깨끗하고 안전하게 연결되어야 합니다.

목표에 맞는 올바른 선택

설치 우선순위에 따라 노력과 예산을 어디에 집중할지가 결정됩니다.

주요 초점이 안전과 수명이라면: 규격보다 큰 해양 등급 주석 도금 구리 배선에 우선순위를 두고 고품질의 밀봉된 회로 차단기에 투자하십시오.
주요 초점이 최대 윈치 성능이라면: 케이블 경로의 총 길이를 최소화하고 하중 하에서 전압 강하를 제거하기 위해 가능한 가장 큰 케이블 게이지를 사용하십시오.
앞 갑판과 같이 노출된 영역에 설치하는 경우: 방수를 최우선으로 하여 접착제 라이닝 열 수축 튜브와 유전체 그리스로 모든 연결부를 밀봉하십시오.

세심하게 계획된 전기 시스템은 안정적이고 강력한 데크 윈치의 진정한 기반입니다.

요약 표:

고려 사항	핵심 요점	중요한 이유
케이블 크기 선정	규격보다 큰 해양 등급 주석 도금 구리 케이블 사용.	화재 위험, 전압 강하 방지 및 최대 전력 보장.
방수 처리	접착제 라이닝 열 수축 튜브로 모든 연결부 밀봉.	부식 및 염수 침투 방지.
과전류 보호	배터리 근처에 퓨즈/회로 차단기 설치.	단락에 대한 중요한 안전 조치.
안전한 장착	제조업체 사양에 따른 견고하고 평평한 기초.	전기 연결부에 대한 기계적 스트레스 방지.
