핵심적으로 체인 호이스트는 통합 시스템입니다. 무거운 하중을 들어 올리기 위한 힘을 증폭하도록 설계되었습니다. 주요 구성 요소는 동력을 제공하는 전기 모터, 이 동력을 높은 토크의 리프팅 힘으로 변환하는 기어박스, 안전을 위한 브레이크, 하중 체인과 맞물리는 체인 휠, 그리고 하중에 부착되는 훅 어셈블리입니다.
체인 호이스트는 단순히 부품의 집합이 아니라 세심하게 설계된 시스템입니다. 모터, 기어, 브레이크가 어떻게 협력하여 작동하는지 이해하는 것이 기능과 작업에 적합한 도구를 선택하는 열쇠입니다.
핵심 시스템: 호이스트가 힘을 증폭하는 방법
체인 호이스트의 근본적인 목적은 모터의 고속, 저토크 동력을 무거운 리프팅에 필요한 저속, 고토크 힘으로 변환하는 것입니다. 이 변환은 상호 연결된 여러 구성 요소를 통해 이루어집니다.
모터: 동력원
전기 모터는 호이스트의 주요 동력원입니다. 리프팅 프로세스를 시작하는 데 필요한 초기 회전 에너지를 생성합니다.
모터는 고속 회전을 위해 설계되었지만, 그 자체만으로는 상당한 무게를 들어 올릴 만큼의 순수한 힘(토크)이 부족합니다.
기어박스: 힘 증폭기
기어 감속기라고도 하는 기어박스는 호이스트의 핵심입니다. 모터의 속도를 줄이면서 토크를 극적으로 증가시키는 일련의 기어를 포함하고 있습니다.
자동차의 변속기와 같다고 생각하면 됩니다. 기어박스는 속도를 힘으로 효과적으로 교환하여 작은 모터로도 자체 무게의 여러 배에 달하는 하중을 들어 올릴 수 있게 합니다.
체인 휠: 힘 적용
체인 휠(또는 하중 도르래)은 하중 체인의 링크와 직접 맞물리는 특수 홈이 파인 휠입니다.
기어박스에서 나오는 높은 토크, 낮은 속도의 회전을 받으면 호이스트를 통해 체인을 당겨 부착된 하중을 정밀하고 강력하게 들어 올리거나 내립니다.
하중 체인 및 훅: 접점
하중 체인은 들어 올리는 물체의 전체 무게를 지탱하는 고강도 강철 체인입니다. 훅은 하중에 대한 안전한 부착 지점을 제공합니다.
이러한 구성 요소는 단순하지만 마모와 변형에 매우 견고하고 저항력이 있어야 합니다.
필수 안전 및 지원 구성 요소
핵심 리프팅 메커니즘 외에도 안전하고 안정적인 작동을 위해 몇 가지 구성 요소가 중요합니다. 이러한 부품은 사고를 방지하고 호이스트의 수명을 보장합니다.
브레이크 시스템: 고장 방지
브레이크는 아마도 가장 중요한 안전 기능일 것입니다. 일반적으로 모터와 통합된 전자식 브레이크입니다.
전원이 공급되면 브레이크가 해제되어 리프팅을 허용합니다. 전원이 차단되면(의도적이든 전원 장애로 인해) 브레이크가 즉시 작동하여 하중을 안전하게 고정하고 떨어지는 것을 방지합니다.
리미트 스위치: 자동 정지
리미트 스위치는 호이스트 모터를 자동으로 정지시키는 안전 장치입니다. 훅이 너무 높이 올라가거나(호이스트 본체와 충돌) 너무 낮게 내려가는 것을 방지합니다. 일부 고급 호이스트에서는 정격 용량을 초과하는 하중을 들어 올리는 것을 방지하는 데 사용됩니다.
프레임 및 하우징: 통합 구조
프레임은 모든 내부 구성 요소(모터, 기어박스, 브레이크)를 정확하게 정렬하여 고정하는 견고한 구조입니다.
외부 하우징은 이러한 민감한 부품을 먼지, 습기 및 물리적 충격으로부터 보호하여 산업 환경에서 안정적인 작동을 보장합니다.
체인 백: 느슨한 체인 관리
체인 백은 간단하지만 필수적인 수납 공간입니다. 하중을 들어 올릴 때 하중 체인의 느슨한 끝을 모아 바닥에 엉키거나 안전상의 위험이 되는 것을 방지합니다.
피해야 할 일반적인 함정
개별 구성 요소를 이해하면 일반적인 작동 실수를 피하는 데 도움이 됩니다. 가장 중요한 측면은 부품 간의 상호 작용을 존중하는 것입니다.
시스템 과부하
호이스트의 정격 용량을 초과하면 모든 구성 요소에 엄청난 부담이 가해집니다. 기어의 마모를 가속화하고, 하중 체인을 늘릴 수 있으며, 최악의 경우 브레이크 또는 훅의 치명적인 고장을 초래할 수 있습니다.
브레이크 무시
브레이크는 마모 부품입니다. 브레이크를 점검하고 유지 관리하지 않으면 직접적인 안전 위험이 발생합니다. 손상된 브레이크는 특히 동적 또는 충격 하중 조건에서 하중을 안정적으로 지지하지 못할 수 있습니다.
리미트 스위치 무시
리미트 스위치를 비상용 장치가 아닌 일상적인 작동 정지 장치로 사용하는 것은 조기 마모를 초래할 수 있습니다. 작업자는 스위치가 작동하기 전에 항상 리프팅을 중지해야 합니다.
애플리케이션에 맞는 선택
특정 목표에 따라 호이스트를 선택하거나 작동할 때 어떤 구성 요소를 가장 주의 깊게 살펴봐야 하는지가 결정됩니다.
- 리프팅 파워와 속도가 주요 관심사라면: 모터의 마력과 기어박스의 품질에 주의를 기울이십시오. 이들이 하중 하에서의 성능을 결정합니다.
- 운영 안전이 주요 관심사라면: 브레이크 시스템의 안정성과 과부하 보호 리미트 스위치의 포함이 가장 중요한 고려 사항입니다.
- 사용 편의성과 통합이 주요 관심사라면: 수평 이동을 위한 트롤리 시스템과 열악한 환경을 위한 하우징의 내구성과 같은 기능을 고려하십시오.
궁극적으로 호이스트를 각 부품이 중요한 기능을 수행하는 완전한 시스템으로 보는 것이 안전하고 효과적인 작동의 열쇠입니다.
요약 표:
| 구성 요소 | 주요 기능 | 주요 고려 사항 |
|---|---|---|
| 전기 모터 | 초기 회전 동력 제공 | 마력 및 신뢰성 |
| 기어박스 | 속도 감소, 토크 증가 (힘 증폭기) | 품질 및 내구성 |
| 브레이크 시스템 | 안전 기능; 전원 차단 시 하중 고정 | 고장 방지에 중요 |
| 체인 휠 | 하중 체인과 맞물려 당김 | 정밀도 및 내마모성 |
| 하중 체인 및 훅 | 무게를 지탱하고 하중에 부착 | 고강도 및 점검 |
| 리미트 스위치 | 과도한 리프팅/내림 방지를 위한 자동 정지 | 필수 안전 장치 |
| 프레임 및 하우징 | 구성 요소를 정렬하고 보호 | 견고성 및 환경 보호 |
건설 프로젝트에 안정적인 체인 호이스트가 필요하신가요?
구성 요소를 이해하는 것은 올바른 장비를 선택하는 첫걸음입니다. GARLWAY는 고성능 체인 호이스트, 윈치, 콘크리트 믹서, 배치 플랜트를 포함한 견고한 건설 기계 공급을 전문으로 합니다.
전 세계 건설 회사 및 계약업체가 더 안전하고 효율적인 리프팅 작업을 달성하도록 돕습니다. 당사의 장비는 내구성을 위해 설계되었으며 전문가 지원을 받습니다.
프로젝트 요구 사항에 대해 논의하고 완벽한 리프팅 솔루션을 찾으려면 오늘 저희에게 연락하십시오: 문의하기

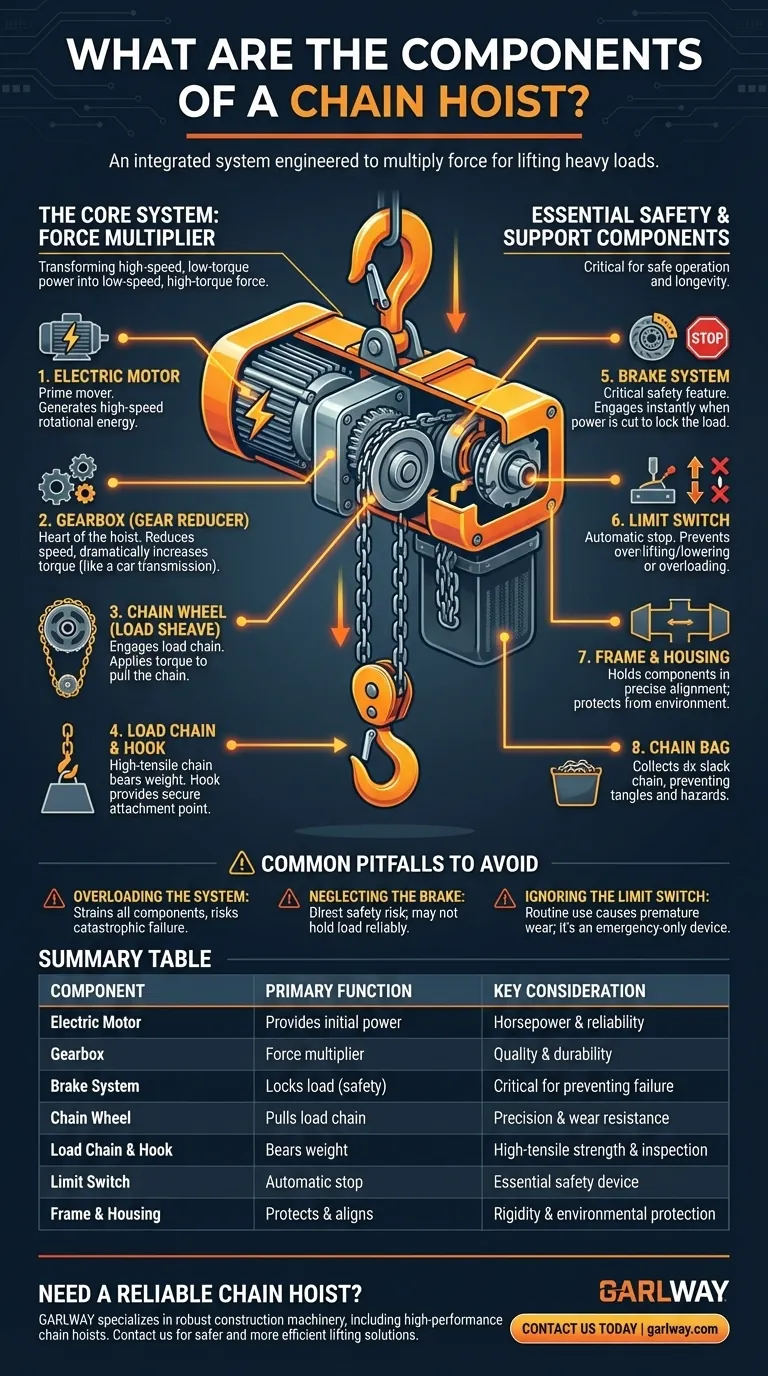

시각적 가이드
