지브 크레인의 구성 요소는 무엇인가요? 핵심 리프팅 시스템 부품 가이드

핵심적으로 지브 크레인은 간단한 리프팅 시스템입니다. 이는 마스트 또는 기둥이라고 불리는 수직 지지 기둥과 붐 또는 리치라고 불리는 수평 빔으로 구성됩니다. 호이스트 및 트롤리 어셈블리는 붐을 따라 이동하며 크레인의 회전 호 내에서 하중을 들어 올리고 배치합니다.

지브 크레인은 국소화된 리프팅 솔루션으로 기능하며, 기본 구성 요소인 마스트, 붐, 호이스트를 사용하여 특정 작업 영역 내에서 표적화된 자재 취급을 제공하고, 더 무거운 작업을 위해 더 큰 오버헤드 크레인을 확보합니다.

핵심 구조 구성 요소

모든 지브 크레인은 하중을 지지하고 작동 영역을 정의하는 두 가지 주요 구조 요소에 의존합니다. 이들의 기능을 이해하는 것이 전체 시스템을 이해하는 첫걸음입니다.

마스트 (기둥)

마스트는 전체 크레인 어셈블리를 지지하는 수직 기둥입니다. 이는 크레인의 척추 역할을 하며 붐과 하중의 무게를 건물 구조로 전달합니다.

바닥 장착형 크레인의 경우 이 마스트는 강화 콘크리트 기초에 고정됩니다. 벽 장착형의 경우 "마스트"는 효과적으로 크레인이 부착된 건물 기둥 또는 벽입니다.

붐 (리치)

붐은 마스트에서 돌출된 수평 빔입니다. 주요 역할은 호이스트와 트롤리를 지지하여 크레인의 커버리지 영역 내에서 하중을 방사형으로 이동시키는 것입니다.

붐의 길이는 크레인의 최대 리치를 결정합니다. 일반적으로 트롤리가 길이를 따라 부드럽게 이동할 수 있도록 설계된 I-빔 또는 특허받은 밀폐형 트랙입니다.

리프팅 및 이동 시스템

마스트와 붐은 구조를 제공하지만, 다음 구성 요소는 실제 하중을 들어 올리고 배치하는 작업을 수행합니다.

호이스트

호이스트는 수직으로 들어 올리고 내리는 작업을 수행하는 장치입니다. 속도, 정밀도 및 전력에 대한 애플리케이션의 요구 사항에 따라 전기, 공압 또는 수동 체인 호이스트일 수 있습니다.

트롤리

트롤리는 호이스트를 운반하고 붐을 따라 수평으로 이동하는 메커니즘입니다. 이 움직임은 붐의 회전과 결합되어 작업자가 크레인의 원형 또는 반원형 작업 영역 내 어디든 하중을 정확하게 배치할 수 있도록 합니다.

회전 메커니즘

이 시스템은 붐이 마스트 주위를 회전할 수 있도록 합니다. 대부분의 표준 지브 크레인에서는 이 회전이 수동(밀기/당기기)이지만, 더 높은 용량이나 더 큰 스팬의 경우 전기 모터를 사용하는 동력 회전이 일반적입니다.

회전 스톱은 붐이 근처 벽, 기둥 또는 장비와 충돌하는 것을 방지하는 중요한 안전 기능으로 자주 포함됩니다.

지브 크레인 유형별 구성 요소 차이

기본 구성 요소는 동일하지만, 크레인의 장착 스타일에 따라 구성이 변경됩니다.

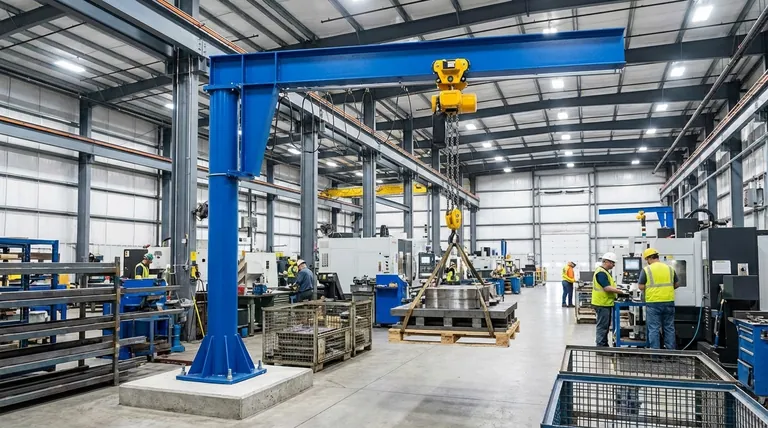

바닥 장착형 지브 크레인

이 크레인은 견고한 콘크리트 기초에 볼트로 고정된 전용 바닥 장착형 마스트를 사용합니다. 이 독립적인 구조는 360도 회전을 허용하며 일반적으로 가장 높은 리프팅 용량을 지원합니다.

벽 장착형 지브 크레인

이 크레인은 적합한 건물 벽이나 지지 기둥에 직접 장착하여 바닥 기초의 필요성을 제거합니다. 이는 귀중한 바닥 공간을 절약하지만 회전은 약 180-200도로 제한되며 구조적으로 견고한 장착 표면이 필요합니다.

관절형 지브 크레인

관절형 지브 크레인은 팔꿈치와 유사하게 독립적으로 회전할 수 있는 두 개의 팔이 있는 붐을 특징으로 합니다. 이 설계는 작업자가 모서리 주위로 하중을 정확하게 배치하고 기계 내부 또는 아래로 도달할 수 있도록 하여 좁은 공간에서 탁월한 기동성을 제공합니다.

절충점 이해

지브 크레인을 선택하는 것은 리치, 용량 및 작동 제약을 균형 있게 고려하는 것을 포함합니다. 구성 요소 간의 상호 작용은 중요한 절충점을 만듭니다.

붐 처짐 및 용량

붐의 길이와 용량 사이에는 역관계가 있습니다. 더 긴 붐은 하중 하에서 자연스럽게 더 많이 처지거나 구부러집니다. 따라서 리치가 증가함에 따라 안전 리프팅 용량은 종종 감소합니다.

기초의 중요 역할

바닥 장착형 크레인의 경우 기초는 액세서리가 아니라 핵심 구성 요소입니다. 부적절하게 설계된 기초는 치명적인 고장을 초래할 수 있습니다. 크기와 보강은 붐과 하중이 가하는 레버리지를 상쇄하도록 엔지니어링되어야 합니다.

수동 대 동력 회전

수동 밀기/당기기 회전은 가벼운 하중과 짧은 붐에 대해 간단하고 비용 효율적입니다. 그러나 1톤 이상의 하중이나 20피트 이상의 붐의 경우 배치가 어렵고 안전하지 않을 수 있습니다. 동력 회전은 더 무겁고 큰 응용 분야에 대해 부드럽고 정확한 제어를 제공합니다.

목표에 맞는 올바른 선택

특정 응용 분야에 따라 구성 요소의 이상적인 구성이 결정됩니다.

360도 커버리지와 중량물 리프팅이 주요 초점이라면: 견고한 기초와 동력 회전을 갖춘 바닥 장착형 지브 크레인이 가장 적합한 선택입니다.
바쁜 작업 셀에서 바닥 공간을 절약하는 것이 주요 초점이라면: 벽 장착형 지브 크레인은 새로운 장애물을 만들지 않고도 우수한 리프팅 지원을 제공합니다.
장애물 주위나 좁은 공간으로 도달하는 것이 주요 초점이라면: 관절형 지브 크레인은 표준 지브가 따라갈 수 없는 탁월한 기동성을 제공합니다.

이러한 핵심 구성 요소의 기능과 상호 작용을 이해하면 특정 작동 요구 사항에 맞는 올바른 리프팅 솔루션을 정확하게 평가할 수 있습니다.

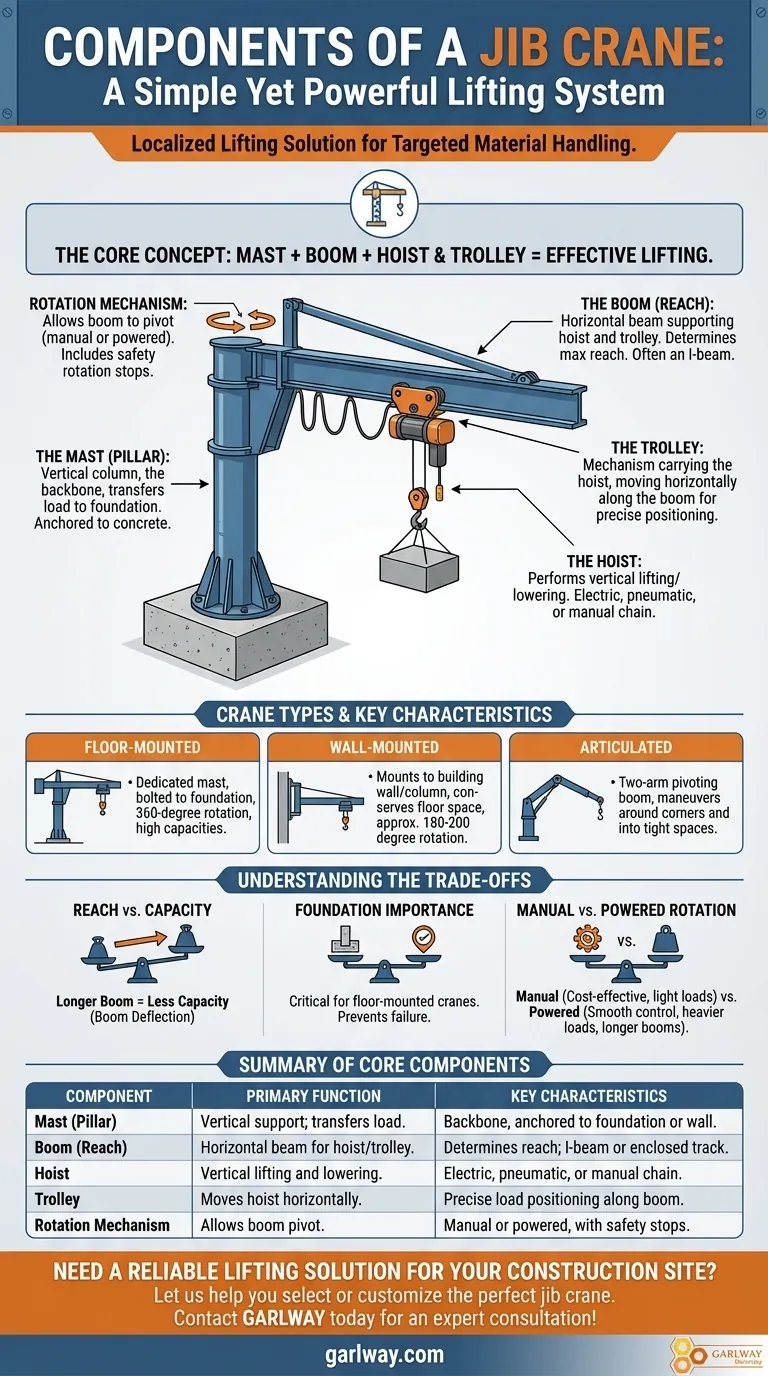

요약 표:

구성 요소	주요 기능	주요 특징
마스트 (기둥)	수직 지지; 하중을 기초/건물로 전달.	크레인의 척추; 기초(바닥 장착형) 또는 벽(벽 장착형)에 고정.
붐 (리치)	호이스트와 트롤리를 지지하는 수평 빔.	크레인의 리치 결정; 일반적으로 I-빔 또는 밀폐형 트랙.
호이스트	하중의 수직 리프팅 및 내림 수행.	전기, 공압 또는 수동 체인 호이스트일 수 있음.
트롤리	호이스트를 운반하고 붐을 따라 수평으로 이동.	크레인의 호 내에서 정확한 하중 배치 가능.
회전 메커니즘	붐이 마스트 주위를 회전할 수 있도록 함.	수동(밀기/당기기) 또는 동력 가능; 안전 회전 스톱 포함.
