팬 타입 믹서의 핵심은 두 가지 기본 구성 요소를 중심으로 구축된 비교적 간단한 기계입니다. 넓고 원통형인 혼합 팬과 팬에 대해 회전하여 강력한 혼합 작용을 생성하는 내부 혼합 블레이드 세트(종종 별 모양 패턴으로 배열됨)로 구성됩니다.
팬 믹서의 독창성은 개별 부품에 있는 것이 아니라 원형 팬과 혼합 도구 간의 상대적인 움직임으로 인해 발생하는 강제 전단 및 반죽 효과에 있으며, 빠르고 균일한 혼합을 보장합니다.
핵심 구성 요소 분해
팬과 블레이드가 주요 부품이지만, 완전한 시스템이 효과적으로 작동하려면 몇 가지 핵심 부품이 필요합니다.
원형 팬
팬은 재료를 담는 용기입니다. 일반적으로 넓고 비교적 얕아서 모든 재료가 혼합 도구의 경로로 지속적으로 밀려 들어가도록 합니다. 고정식이거나 회전하도록 설계될 수 있습니다.
혼합 어셈블리
이것이 믹서의 핵심입니다. 하나 이상의 "혼합 별"로 구성되며, 이는 패들, 블레이드 및 스크레이퍼의 어셈블리입니다. 이 도구는 재료를 전단, 들어 올리고 접도록 정밀하게 각도가 조정되어 사각 지대를 제거하고 일관된 혼합을 보장합니다.
구동 시스템
상대적인 움직임은 강력한 구동 시스템으로 구동됩니다. 일반적으로 전기 모터가 고강도 기어박스에 연결되어 있어 밀도가 높은 재료로 완전히 채워진 상태에서도 혼합 어셈블리 또는 팬을 이동하는 데 필요한 높은 토크를 제공합니다.
배출 메커니즘
재료가 혼합되면 배출구를 통해 배출됩니다. 일반적으로 팬의 바닥이나 측면에 있는 도어로, 수동, 공압 또는 유압으로 열어 최종 제품을 방출할 수 있습니다.
두 가지 핵심 구성: 작동 방식
팬 믹서 모델 간의 주요 차이점은 주요 구성 요소 중 어느 것이 움직이는지에 있습니다. 이 구별은 혼합 역학을 근본적으로 변화시킵니다.
구성 1: 고정 블레이드가 있는 회전 팬
이 설계에서는 팬 전체가 회전하여 재료를 함께 운반합니다. 혼합 어셈블리는 고정되어 있으며 재료가 지나가면서 블레이드가 재료를 전단하고 혼합합니다. 외부 벽에 재료가 쌓이는 것을 방지하기 위해 벽 스크레이퍼가 거의 항상 포함됩니다.
구성 2: 회전 블레이드가 있는 고정 팬
이것은 더 일반적인 구성입니다. 팬은 고정되어 있고 혼합 어셈블리 또는 "별"이 재료를 통해 회전합니다. 이는 덩어리를 분해하고 첨가제를 분산시키는 데 매우 효율적인 강렬한 행성식 혼합 작용을 생성합니다.
절충점 이해
강력하지만 팬 믹서 설계에는 고려해야 할 특정 장단점이 있습니다.
주요 장점: 집중적인 혼합 작용
강제 작용 원리는 팬 믹서의 가장 큰 강점입니다. 매우 짧은 시간 안에 콘크리트, 모르타르, 내화 제품과 같은 까다로운 재료에 대해 균일하고 고품질의 혼합물을 생산하는 데 탁월합니다.
주요 장점: 다용도성
팬 믹서는 건조 분말부터 무겁고 뻣뻣한 페이스트에 이르기까지 다양한 재료를 처리할 수 있습니다. 강력한 전단은 안료, 섬유 및 기타 첨가제를 철저히 분산시키는 데 탁월합니다.
잠재적 함정: 높은 마모
집중적이고 높은 전단 작용은 혼합 블레이드와 팬 라이너가 마모가 심한 부품임을 의미합니다. 소모품으로 간주되며 정기적인 검사 및 교체가 필요하며 이는 주요 운영 비용입니다.
잠재적 함정: 섬세한 재료에는 적합하지 않음
이 설계는 공격적인 혼합 작용으로 인해 손상될 수 있는 부서지기 쉬운 재료나 섬세한 재료에는 적합하지 않습니다. 전단 및 스미어링 힘은 민감한 골재 또는 구성 요소를 분해할 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 구성을 선택하는 것은 전적으로 재료 및 운영 요구 사항에 따라 달라집니다.
- 주요 초점이 까다로운 재료(내화 캐스터블 등)에 대한 최대 혼합 강도인 경우: 회전 혼합 별이 있는 고정 팬은 일반적으로 가장 공격적이고 철저한 작용을 제공합니다.
- 주요 초점이 더 간단한 메커니즘과 유지 관리인 경우: 회전 팬 설계는 때때로 덜 복잡한 기어박스를 가지고 있고 고정 혼합 도구에 더 쉽게 접근할 수 있습니다.
- 주요 초점이 배치 일관성인 경우: 모든 재료가 혼합 도구와 상호 작용하도록 보장하는 강제 작용 원리 덕분에 두 구성 모두 우수한 결과를 제공합니다.
궁극적으로 이러한 핵심 구성 요소와 그 상호 작용을 이해하면 팬 믹서를 크기뿐만 아니라 기계적 작용을 기준으로 평가할 수 있습니다.
요약 표:
| 구성 요소 | 기능 | 주요 특징 |
|---|---|---|
| 원형 팬 | 재료 포함 | 넓고 얕은 용기; 고정식이거나 회전 가능 |
| 혼합 어셈블리 | 재료 혼합 | 전단 및 접기를 위한 별 모양 블레이드 |
| 구동 시스템 | 움직임 구동 | 고토크 모터 및 기어박스 |
| 배출 메커니즘 | 최종 제품 방출 | 바닥 또는 측면 게이트 (수동/공압/유압) |
건설 프로젝트에 안정적이고 효율적인 믹서가 필요하신가요? GARLWAY는 내구성과 집중적인 혼합 작용을 위해 설계된 견고한 팬 타입 콘크리트 믹서를 포함한 고성능 건설 기계 전문 기업입니다. 당사의 장비는 전 세계 건설 회사 및 계약자가 다운타임을 최소화하면서 일관되고 고품질의 결과를 달성하도록 돕습니다. 지금 바로 전문가에게 문의하여 특정 요구 사항에 맞는 완벽한 믹서를 찾고 GARLWAY의 이점을 경험해 보세요!

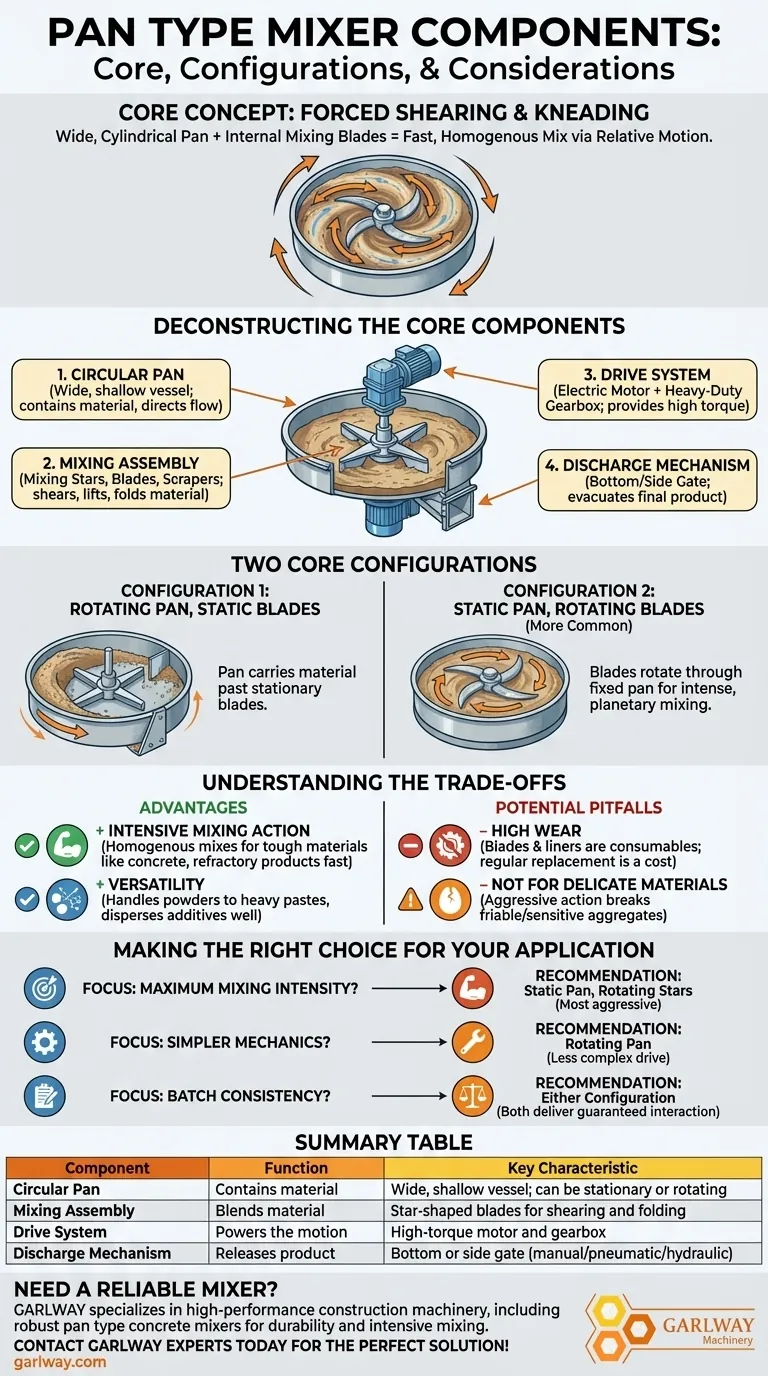

시각적 가이드
