핵심적으로, 콘크리트 배치 플랜트의 재료 공급 시스템은 골재, 분말 및 액체를 처리하도록 설계된 세 가지 별도의 하위 시스템으로 구성됩니다. 각 부분은 지정된 원자재를 저장 구역에서 중앙 계량 및 혼합 장치로 효율적으로 운송하도록 특별히 설계되어 전체 생산 공정의 물류 백본을 형성합니다.
재료 공급 시스템은 플랜트의 순환 네트워크 역할을 합니다. 주요 기능은 모든 원자재의 안정적이고 제어된 운송이며, 이 역할은 플랜트의 전반적인 생산성과 콘크리트의 최종 일관성을 직접적으로 결정합니다.
재료 공급의 세 가지 기둥
전체 공급 공정은 재료의 물리적 특성에 따라 분리됩니다. 골재, 분말 및 액체는 각각 낭비, 오염 또는 손실 없이 이동하도록 전문적인 취급 장비가 필요합니다.
골재 공급 (대량 운반)
이 시스템은 가장 부피가 큰 재료인 모래, 자갈 및 쇄석을 이동시키는 역할을 합니다. 이 재료를 주요 저장 빈에서 골재 계량 호퍼로 운송합니다.
가장 일반적인 두 가지 방법은 벨트 컨베이어와 버킷 엘리베이터입니다. 벨트 컨베이어는 일반적으로 장거리 또는 경사 운송에 사용되며, 버킷 엘리베이터는 재료를 수직으로 들어 올리므로 플랜트 면적이 작은 경우에 탁월한 선택입니다.
분말 공급 (정밀 흐름)
이 시스템은 시멘트, 플라이 애시 및 기타 포졸란과 같은 미세하고 건조한 구성 요소를 처리합니다. 주요 작업은 이러한 재료를 저장 사일로에서 분말 계량 호퍼로 이동시키는 것입니다.
여기서 가장 널리 사용되는 장비는 스크류 컨베이어(오거라고도 함)입니다. 밀폐된 설계는 분진이 환경으로 유출되는 것을 방지하고 분말이 습기 오염으로부터 보호하면서 제어된 꾸준한 흐름을 제공하기 때문에 중요합니다.
액체 운송 (유체 라인)
이 시스템은 물과 다양한 화학 혼화제를 관리하며, 탱크에서 해당 계량 시스템으로 이동시킵니다.
이는 전용 펌프 및 배관 시스템을 사용하여 수행됩니다. 중요하게도, 물과 각 화학 혼화제는 교차 오염을 방지하고 현대 콘크리트 배합 설계에 필요한 정확한 투량을 보장하기 위해 일반적으로 자체 별도의 라인과 펌프를 가지고 있습니다.
공급이 다른 핵심 시스템과 연결되는 방식
공급 시스템은 독립적으로 작동하지 않습니다. 이는 플랜트의 저장, 계량 및 제어 시스템과 긴밀하게 통합된 운영 체인의 중요한 연결 고리입니다.
재료 저장과의 연결
공급 공정은 저장 장치에서 시작됩니다. 골재 빈, 시멘트 사일로 및 액체 탱크는 컨베이어, 오거 및 펌프가 재료를 끌어오는 시작점입니다.
계량 시스템으로의 인계
공급 시스템의 즉각적인 목표는 재료 계량 시스템을 공급하는 것입니다. 컨베이어와 펌프는 플랜트의 제어 시스템에 의해 활성화되어 배합 설계에 지정된 정확한 무게로 해당 계량 호퍼(골재, 분말 및 액체용)를 채웁니다.
최종 목적지: 믹서
각 재료가 올바른 양으로 계량되면 공급 시스템의 주요 작업이 완료됩니다. 그런 다음 계량 호퍼는 균질한 콘크리트로 구성 요소를 혼합하는 중앙 믹서 장치로 내용물을 배출합니다.
절충점 및 주요 고려 사항 이해
재료 공급 시스템의 구성은 효율성, 비용 및 물리적 공간의 균형을 맞추는 것을 포함합니다. 이 시스템의 고장은 모든 생산을 중단시킬 것입니다.
시스템 구성 및 면적
골재용 벨트 컨베이어와 버킷 엘리베이터 간의 선택은 고전적인 절충점입니다. 벨트 컨베이어는 높은 용량과 신뢰성으로 알려져 있지만 상당한 수평 공간이 필요합니다. 버킷 엘리베이터는 훨씬 더 공간 효율적이지만 더 복잡한 유지 관리가 필요할 수 있습니다.
제어 시스템의 역할
제어 시스템은 전체 공급 작업을 지시하는 두뇌입니다. 계량 호퍼에서 정확한 측정을 달성하기 위해 각 컨베이어, 펌프 및 오거가 언제 시작하고 중지해야 하는지를 알려줍니다. 이 시스템의 정교함은 플랜트의 자동화 수준과 배치 정확도를 결정합니다.
신뢰성은 협상 불가능
단일 구성 요소의 고장(벨트 찢어짐, 스크류 컨베이어 막힘 또는 펌프 고장)은 전체 플랜트를 중단시킬 수 있습니다. 따라서 공급 시스템 구성 요소의 내구성과 품질은 일관되고 중단 없는 생산을 보장하는 데 가장 중요합니다.
생산 요구 사항에 맞는 시스템 맞춤
올바른 구성을 선택하는 것은 운영 목표에 전적으로 달려 있습니다.
- 주요 초점이 대량 생산이라면: 신속하고 지속적인 처리량을 유지하려면 골재용 고용량 벨트 컨베이어가 있는 견고한 시스템이 필수적입니다.
- 주요 초점이 제한된 공간에서 운영하는 것이라면: 골재 운송을 위해 수직 버킷 엘리베이터를 활용하는 플랜트 설계가 사이트 면적을 가장 효과적으로 사용할 것입니다.
- 주요 초점이 다양하고 고정밀 배합을 생산하는 것이라면: 각 혼화제에 대한 정밀 스크류 컨베이어 및 별도의 전용 펌프와 통합된 정교한 제어 시스템은 일관된 정확도를 달성하는 데 중요합니다.
궁극적으로 공급 시스템을 플랜트의 동맥으로 보는 것은 효율적이고 안정적이며 고품질의 콘크리트 생산을 달성하는 데 있어 그 중요성을 강조합니다.
요약 표:
| 구성 요소 | 기능 | 일반 장비 |
|---|---|---|
| 골재 공급 | 모래, 자갈, 돌 이동 | 벨트 컨베이어, 버킷 엘리베이터 |
| 분말 공급 | 시멘트, 플라이 애시 운반 | 스크류 컨베이어 (오거) |
| 액체 공급 | 물 및 혼화제 처리 | 펌프 및 배관 시스템 |
콘크리트 생산 최적화 준비가 되셨나요?
올바른 재료 공급 시스템은 효율적이고 수익성 있는 배치 플랜트의 백본입니다. GARLWAY는 고용량, 컴팩트한 면적 또는 정밀한 배합 설계를 우선시하든 관계없이 특정 요구 사항에 맞는 견고하고 안정적인 재료 공급 시스템을 포함한 고성능 콘크리트 배치 플랜트 설계 및 공급을 전문으로 합니다.
당사의 전문가들은 생산성을 극대화하기 위해 컨베이어, 스크류 피더 및 펌프의 이상적인 구성을 선택하는 데 도움을 드릴 수 있습니다.
지금 바로 무료 상담을 위해 문의하십시오. 더 효율적인 운영을 구축하는 데 도움을 드리겠습니다.

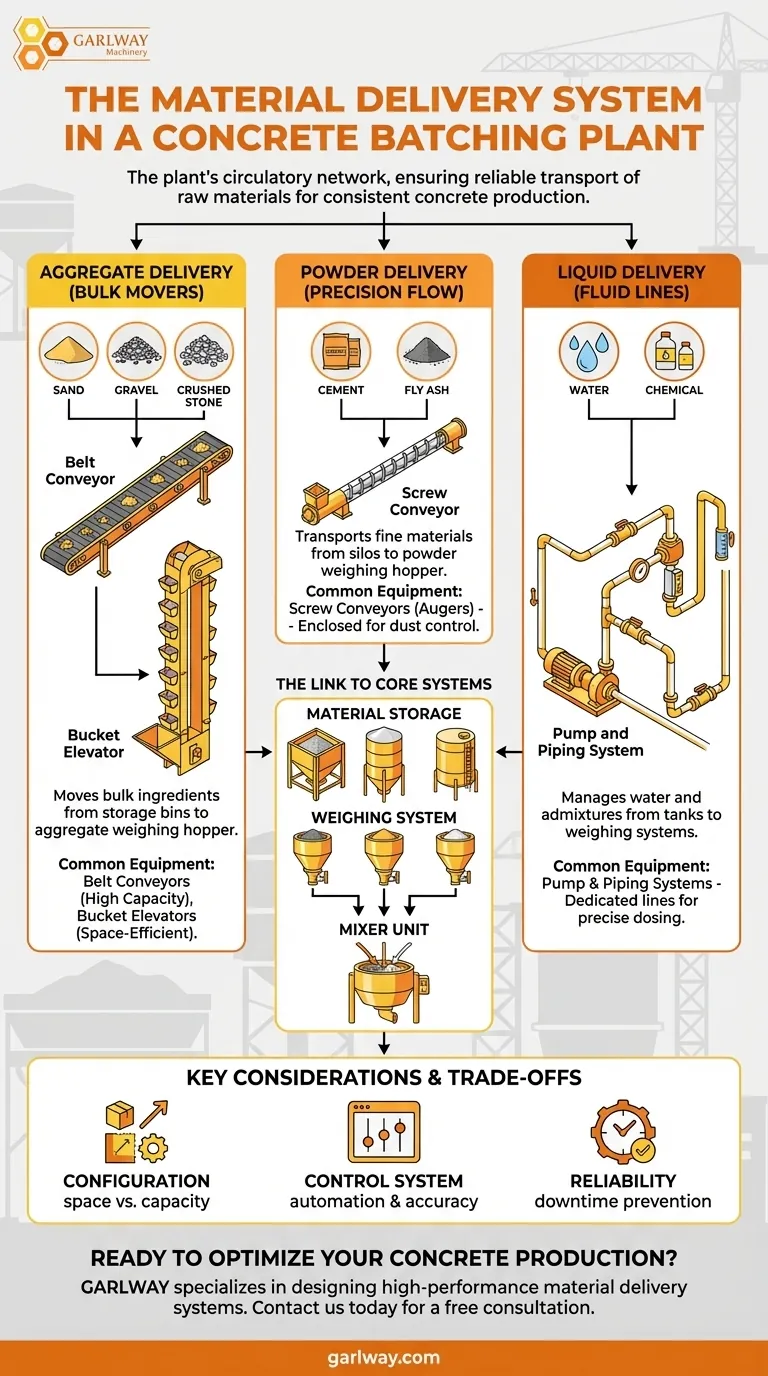

시각적 가이드
