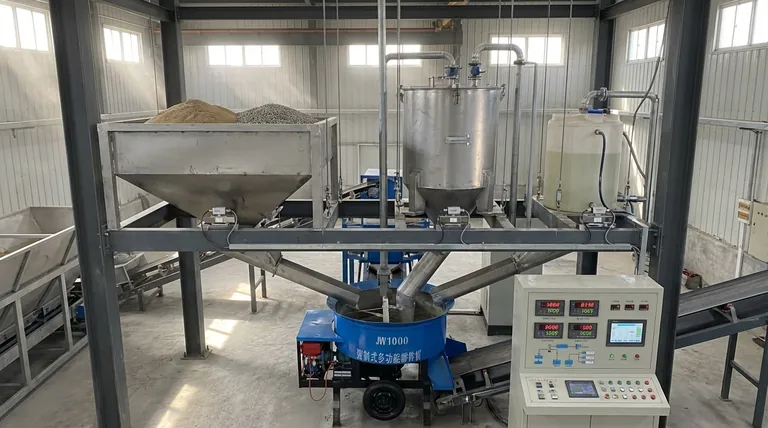

핵심적으로, 콘크리트 플랜트의 계량 시스템은 계량 호퍼와 센서로 구성됩니다. 이러한 구성 요소는 골재, 분말 및 액체를 정밀하게 측정하도록 설계된 세 가지 주요 하위 시스템으로 구성되어 모든 콘크리트 배치에 올바른 비율을 보장합니다.
최종 콘크리트 제품의 품질과 비용 모두의 정확성은 계량 시스템에 의해 전적으로 결정됩니다. 단일 저울이 아니라, 혼합물의 무결성을 보장하기 위해 협력하는 전문화된 컴퓨터 제어 시스템 세트입니다.
계량 시스템의 역할
계량 시스템은 혼합, 운반, 저장 및 제어 시스템과 함께 현대 콘크리트 플랜트의 다섯 가지 기본 기둥 중 하나입니다. 유일한 목적은 모든 재료가 정밀하게 측정되도록 하는 것입니다.
무게가 표준인 이유
재료는 부피로 측정할 수 있지만, 거의 모든 대규모 엔지니어링 프로젝트에서는 무게로 측정하도록 규정하고 있습니다. 무게는 재료 압축 또는 밀도 변화에 영향을 받지 않는 훨씬 더 정확하고 일관된 측정 기준입니다.
품질 및 비용에 대한 직접적인 영향
시멘트, 물 또는 골재의 비율에 약간의 편차가 있어도 완성된 콘크리트의 강도와 내구성을 저하시킬 수 있습니다. 정확한 계량 시스템은 이를 방지하는 동시에 재료 낭비를 제거하고 전반적인 생산 비용을 절감합니다.
세 가지 계량 하위 시스템 분석
콘크리트 재료의 다양한 물리적 특성을 처리하기 위해 계량 시스템은 세 가지 전문 부분으로 나뉩니다. 시간당 50 입방미터 이상을 생산하는 플랜트의 경우, 이러한 각 시스템은 최대 정확도를 위해 일반적으로 독립적으로 작동합니다.
1. 골재 계량
이 시스템은 모래와 자갈과 같은 가장 무거운 구성 요소를 측정하는 역할을 합니다. 혼합기로 운반하기 전에 이러한 재료의 많은 양을 처리하기 위해 대형 계량 호퍼를 사용합니다.
2. 분말 계량
이 시스템은 시멘트 및 기타 보조 시멘트 재료와 같은 미세 분말을 정밀하게 측정합니다. 먼지를 방지하고 정확도를 보장하기 위해 이러한 재료를 신중하게 처리하도록 설계되었습니다.
3. 액체 계량
액체 계량 시스템은 물 및 모든 화학 혼화제를 측정합니다. 물-시멘트 비율의 중요한 역할 때문에 이 시스템의 정밀도는 콘크리트의 최종 성능에 매우 중요합니다.
계량 방법의 절충점 이해
계량에 사용되는 특정 방법은 종종 플랜트의 생산 능력과 예산에 따라 달라집니다.
독립 계량
이 방법에서는 각 재료(또는 재료 등급)가 별도의 호퍼에서 동시에 측정됩니다. 이는 고용량 플랜트의 표준이며, 더 빠르고 매우 정확합니다.
중첩(누적) 계량
소규모 플랜트(시간당 20 입방미터 미만)에서 흔히 사용되는 이 방법은 모든 골재에 대해 단일 계량 호퍼를 사용합니다. 재료가 하나씩 추가되고 측정됩니다. 이 접근 방식은 더 경제적이지만 더 느릴 수 있습니다.
운영의 두뇌: 제어 및 자동화
물리적 호퍼는 방정식의 일부일 뿐입니다. 현대 계량 시스템은 하드웨어와 소프트웨어 간의 원활한 연결에 의존합니다.
센서 및 로드셀
전자 센서 또는 로드셀은 계량 호퍼에 설치됩니다. 이러한 장치는 재료의 물리적 힘(무게)을 전기 신호로 변환합니다.
마이크로컴퓨터 제어
이 전기 신호는 마이크로컴퓨터 또는 PLC(프로그래머블 로직 컨트롤러)로 전송됩니다. 제어 시스템은 데이터를 읽고, 목표 무게에 도달하면 게이트를 닫고, 전체 자동 배치 프로세스를 관리합니다.
생산 요구에 맞는 시스템 선택
올바른 구성을 선택하는 것은 플랜트의 기능과 운영 목표를 일치시키는 데 중요합니다.
- 고용량, 고정밀 생산이 주요 초점이라면: 각 재료 등급에 대한 전용 전자 저울이 있는 독립 계량 시스템이 필요한 표준입니다.
- 소규모 또는 예산 고려 운영이 주요 초점이라면: 중첩(누적) 계량 시스템은 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다.
궁극적으로 계량 시스템은 플랜트 품질 관리의 핵심 역할을 하며, 생산되는 모든 배치물의 무결성과 수익성을 직접적으로 결정합니다.
요약 표:
| 계량 하위 시스템 | 측정 재료 | 주요 기능 |
|---|---|---|
| 골재 계량 | 모래, 자갈 | 고용량, 중량물 처리 |
| 분말 계량 | 시멘트, 첨가제 | 미세 분말 정밀 측정, 먼지 방지 |
| 액체 계량 | 물, 화학 혼화제 | 중요한 물-시멘트 비율 제어 |
