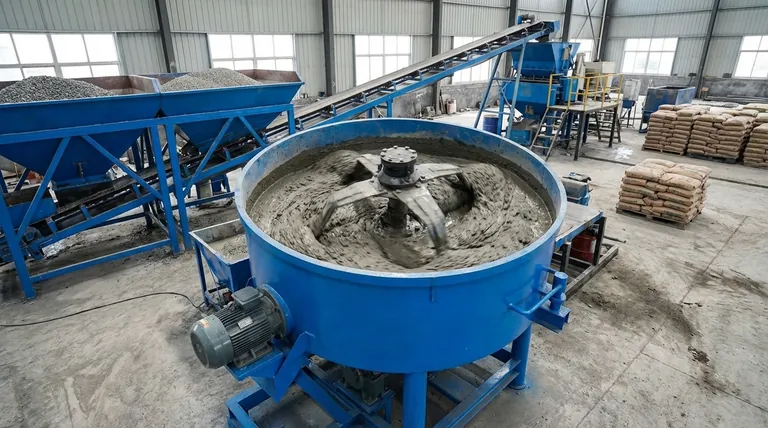

수직 샤프트 팬 믹서의 결정적인 특징은 중앙에 장착된 수직 회전 샤프트와 결합된 고정된 원형 팬입니다. 이 샤프트는 재료를 통과하며 움직이는 "별 모양"의 패들 및 블레이드 시스템을 구동하여 매우 일관되고 균질한 혼합물을 보장하는 강력한 강제 혼합 작용을 생성합니다.
일반적인 드럼 믹서와의 중요한 차이점은 수직 팬 믹서는 중력에 의존하지 않는다는 것입니다. 대신 재료가 상호 작용하도록 적극적으로 강제하여 특히 고성능 또는 특수 콘크리트의 경우 혼합 시간을 단축하고 품질을 향상시킵니다.
수직 샤프트 팬 믹서 작동 방식
장점을 이해하려면 먼저 핵심 역학을 살펴보아야 합니다. 이 설계는 더 간단한 중력 기반 믹서의 한계를 직접적으로 해결한 것입니다.
고정 팬
믹서의 기반은 회전하지 않는 원형 팬 또는 실린더입니다. 모든 원료—골재, 시멘트, 물 및 혼화제—는 이 정적 용기에 적재됩니다.
이 설계는 혼합 도구가 작동할 고정된 환경을 보장하여 재료가 단순히 굴러가고 분포를 운에 맡기는 것을 방지합니다.
수직 회전 샤프트
고토크 전기 모터와 기어박스를 통해 동력이 공급되며, 이는 수직 샤프트에 연결됩니다. 이 샤프트는 팬 중앙으로 내려가 전체 혼합 어셈블리의 장착 지점 역할을 합니다.
별 모양 혼합 시스템
샤프트에는 종종 "혼합 별"이라고 불리는 팔 세트가 부착되어 있습니다. 이 팔에는 패들, 블레이드 및 스크레이퍼가 장착되어 있습니다.
샤프트가 회전함에 따라 이 도구들은 행성 또는 역방향 운동으로 이동하여 팬 바닥 전체를 덮습니다. 이는 어떤 재료도 방치되지 않도록 보장합니다. 기술 설명에서 언급된 "후속 패들"은 완전한 커버리지를 보장하도록 설계된 이 시스템의 일부입니다.
강렬한 전단 및 압축
정지된 재료를 통과하는 패들의 고속 움직임은 강렬한 전단력을 생성합니다. 이 작용은 시멘트 덩어리를 분해하고 물과 미세 입자가 모든 골재 조각을 코팅하도록 하여 다른 시스템으로는 달성하기 어려운 균질성 수준을 달성합니다.
절충점 이해
매우 효과적이지만 이 설계에는 정보에 입각한 결정을 내리는 데 중요한 특정 고려 사항이 있습니다.
마모 증가
강제 혼합 작용은 상당한 마찰을 일으킵니다. 특히 거친 골재의 경우 혼합 패들과 팬 라이너는 지속적인 고압 마모에 노출됩니다.
이는 이러한 구성 요소가 소모품으로 간주되며 주기적인 교체가 필요하므로 운영 비용이 추가된다는 것을 의미합니다.
높은 초기 비용
기어박스, 모터 및 혼합 별 어셈블리의 복잡성으로 인해 수직 샤프트 팬 믹서는 단순한 기울기 드럼 믹서보다 구매 비용이 더 비쌉니다. 이는 대량 또는 고사양 생산을 위한 상당한 자본 투자입니다.
유지보수 요구 사항
구동 시스템은 단순 드럼 믹서보다 복잡합니다. 기어박스, 씰 및 베어링의 적절한 유지보수는 신뢰성과 수명을 보장하는 데 중요합니다. 이를 소홀히 하면 비용이 많이 드는 가동 중단으로 이어질 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 믹서를 선택하는 것은 생산물의 필요한 품질과 양에 전적으로 달려 있습니다.
- 주요 초점이 고성능 또는 프리캐스트 콘크리트인 경우: 엄격한 품질 표준을 충족하려면 수직 샤프트 팬 믹서의 우수한 균질성과 속도가 필수적입니다.
- 표준 등급 콘크리트의 대량 생산에 주로 초점을 맞추는 경우: 이 믹서의 효율성과 짧은 사이클 시간은 플랜트 처리량과 수익성을 크게 향상시킬 수 있습니다.
- 제한된 예산으로 소량, 범용 혼합에 주로 초점을 맞추는 경우: 더 간단하고 저렴한 드럼 믹서가 종종 더 실용적이고 비용 효율적인 솔루션입니다.
궁극적으로 수직 샤프트 팬 믹서를 선택하는 것은 까다로운 응용 분야의 일관성, 속도 및 품질 관리에 대한 투자입니다.
요약 표:
| 특징 | 설명 | 주요 이점 |
|---|---|---|
| 고정 팬 | 재료를 위한 회전하지 않는 원형 용기. | 일관된 혼합을 위한 고정된 환경을 제공합니다. |
| 수직 회전 샤프트 | 고토크 모터 및 기어박스에 의해 구동되는 중앙 샤프트. | 강제, 비중력 의존 혼합 작용을 위한 동력을 전달합니다. |
| 별 모양 혼합 시스템 | 샤프트에 부착된 패들 및 블레이드. | 완전한 재료 커버리지와 균질한 혼합을 위한 강렬한 전단을 보장합니다. |
| 강제 혼합 작용 | 굴리는 것에 의존하는 대신 재료를 적극적으로 밀어냅니다. | 프리캐스트 및 고사양 혼합에 이상적인 더 빠른 혼합 시간과 우수한 콘크리트 품질을 제공합니다. |
우수한 콘크리트 일관성을 달성하고 플랜트 효율성을 높일 준비가 되셨습니까?
GARLWAY는 정밀도와 신뢰성을 요구하는 건설 회사 및 계약자를 위해 설계된 견고한 수직 샤프트 팬 믹서를 포함한 고성능 건설 기계 전문 업체입니다. 당사의 믹서는 프리캐스트 및 고사양 프로젝트에 필수적인 빠른 사이클 시간과 균질한 결과를 제공합니다.
오늘 저희 전문가에게 문의하여 GARLWAY 믹서가 품질 관리 및 수익성의 초석이 되는 방법에 대해 논의하십시오.
