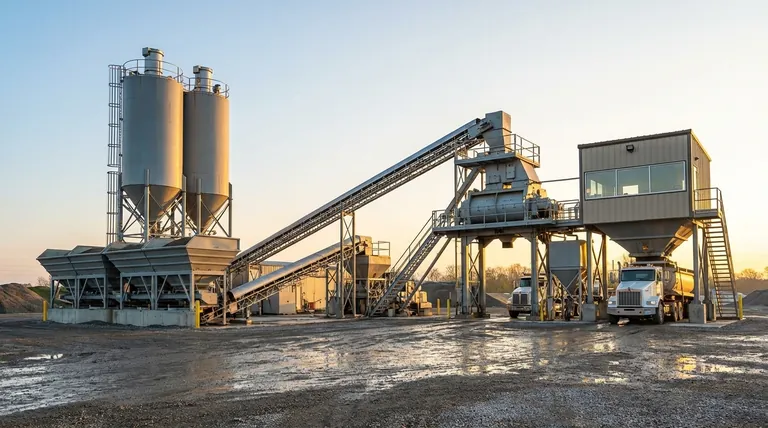

상업용 콘크리트 배치 플랜트의 핵심은 원자재를 정확하게 혼합하여 균질한 콘크리트 혼합물을 만드는 통합 시스템입니다. 주요 기능 시스템은 재료 저장, 이송, 계량(또는 측정), 혼합 및 처음부터 끝까지 전체 공정을 조율하는 중앙 제어 시스템입니다.
콘크리트 배치 플랜트는 단순한 기계의 집합이 아닙니다. 각 구성 요소가 특정 설계에 따라 일관되고 고품질이며 반복 가능한 콘크리트 혼합물을 생산하는 궁극적인 목표를 달성하는 정밀 기기입니다.
콘크리트 생산의 핵심 시스템
배치 플랜트의 작동은 5가지 기본 시스템을 검토함으로써 이해할 수 있습니다. 이 시스템들은 원자재를 운송 준비가 된 완성된 콘크리트로 변환하기 위해 순차적으로 작동합니다.
혼합 시스템: 작업의 심장
믹서는 실제 혼합이 이루어지는 중앙 구성 요소입니다. 전체 목적은 시멘트, 물, 골재 및 모든 혼화제를 완전히 균질한 혼합물로 만드는 것입니다.
대부분의 상업용 플랜트의 경우, 쌍축 수평 믹서는 효율성과 짧은 시간 안에 고품질의 균일한 혼합물을 생산할 수 있는 능력 때문에 업계 표준입니다.
재료 이송 시스템: 재료 이동
이 시스템은 플랜트의 순환 네트워크로, 모든 재료를 지정된 지점으로 이동시키는 역할을 합니다. 이는 플랜트의 전반적인 속도와 효율성에 중요한 요소입니다.
주요 구성 요소에는 골재를 저장소에서 계량 호퍼로 이동시키는 컨베이어 벨트 또는 스키프 호이스트가 포함됩니다. 시멘트 및 기타 분말의 경우, 사일로에서 재료를 운송하기 위해 밀폐된 스크류 컨베이어가 사용됩니다.
계량 및 측정 시스템: 정밀함의 두뇌
이는 콘크리트 품질을 보장하는 데 가장 중요한 시스템이라고 할 수 있습니다. 혼합기에 들어가기 전에 각 재료를 정확하게 측정하여 최종 제품이 지정된 혼합 설계를 충족하도록 보장합니다.
이 시스템은 각 재료 범주별로 별도의 계량 호퍼(배처라고도 함)를 사용합니다. 하나는 골재용, 하나는 시멘트 재료(시멘트, 플라이 애시)용, 하나는 물용, 다른 하나는 화학 혼화제용입니다. 이 모든 것은 중앙 PLC 시스템에 의해 제어됩니다.
재료 저장 시스템: 플랜트의 식료품 저장실
재료를 혼합하기 전에 품질을 보호하는 방식으로 현장에 저장해야 합니다. 이 시스템은 대량의 재료를 담는 대형 용기로 구성됩니다.
시멘트 사일로는 시멘트 및 기타 분말을 건조하게 유지하는 높고 내후성이 있는 구조물입니다. 골재 벙커 또는 호퍼는 다양한 크기의 모래와 돌을 별도로 저장하는 데 사용되는 대형 빈입니다. 물과 액체 혼화제를 위한 탱크도 필요합니다.
제어 시스템: 중앙 신경계
전체 배치 공정은 중앙 제어실에서 자동화되고 관리됩니다. 이 시스템은 플랜트의 두뇌 역할을 하여 다른 모든 구성 요소의 작동을 조정합니다.
프로그래머블 로직 컨트롤러(PLC)는 메인 소프트웨어에서 혼합 설계 공식을 받습니다. 그런 다음 모든 모터, 밸브 및 게이트를 제어하여 재료가 정밀하고 완벽한 타이밍으로 이송, 계량, 혼합 및 배출되도록 합니다.
필수 지원 인프라 이해
핵심 시스템 외에도 플랜트의 안전, 규정 준수 및 다양한 조건에서 작동할 수 있는 능력을 위해 몇 가지 보조 구성 요소가 필수적입니다. 이를 무시하면 운영 실패 또는 규제 문제가 발생할 수 있습니다.
집진 시스템
건조 시멘트 분말과 골재를 혼합하고 이송하면 필연적으로 먼지가 발생합니다. 일반적으로 시멘트 사일로 상단과 믹서 주변에 설치되는 집진기는 이 입자상 물질을 포집하여 환경 규정을 준수하고 더 안전한 작업 환경을 보장하는 데 중요합니다.
전력 및 공압 시스템
안정적인 전기 공급은 필수적이며 많은 플랜트에는 백업 발전기가 있습니다. 또한, 재료의 흐름을 제어하는 공압 게이트 및 밸브를 작동시키는 데 필요한 압축 공기를 제공하므로 공기 압축기가 중요합니다.
냉난방 시스템
극한의 기온이 있는 기후에서는 콘크리트의 온도를 제어하는 것이 중요합니다. 플랜트에는 더운 날씨에 물이나 골재를 냉각시키는 냉각기 또는 추운 날씨에 가열하는 히터가 장착되어 최종 콘크리트 혼합물이 올바르게 경화되도록 합니다.
구성 요소가 플랜트의 목적을 정의하는 방법
이러한 시스템을 이해하면 특정 운영 요구 사항에 따라 플랜트를 평가할 수 있습니다.
- 주요 초점이 대량 생산인 경우: 믹서의 크기와 골재 이송 시스템의 속도가 가장 중요한 요소입니다.
- 주요 초점이 특수 고정밀 혼합물 생산인 경우: 계량 및 제어 시스템의 정확성과 정교함이 가장 중요합니다.
- 주요 초점이 임시 프로젝트를 위한 이동성인 경우: 핵심은 신속한 설치 및 운송을 위해 설계된 구성 요소이며, 종종 민첩성을 위해 대규모 저장 용량을 희생합니다.
궁극적으로 이러한 기본 구성 요소가 어떻게 함께 작동하는지 알면 콘크리트 배치 플랜트를 관리, 사양 지정 또는 조달할 때 더 나은 정보를 바탕으로 결정을 내릴 수 있습니다.
요약표:
| 핵심 시스템 | 주요 구성 요소 | 주요 기능 |
|---|---|---|
| 혼합 시스템 | 쌍축 믹서 | 모든 재료를 균일한 콘크리트 혼합물로 혼합 |
| 이송 시스템 | 컨베이어 벨트, 스크류 컨베이어 | 재료를 저장소에서 믹서로 이동 |
| 계량 시스템 | 계량 호퍼, 배처 | 혼합 설계를 위해 각 재료를 정확하게 측정 |
| 저장 시스템 | 시멘트 사일로, 골재 벙커 | 시멘트 및 골재와 같은 원자재를 보관하고 보호 |
| 제어 시스템 | PLC, 제어 소프트웨어 | 전체 배치 공정을 자동화하고 조정 |
프로젝트 요구 사항에 완벽하게 맞는 배치 플랜트 사양을 준비하시겠습니까?
대량 생산, 특수 혼합물 정밀도 또는 임시 현장 이동성이 우선 순위이든 상관없이 GARLWAY의 건설 기계 전문 지식은 신뢰할 수 있고 효율적인 솔루션을 제공합니다. 당사의 콘크리트 배치 플랜트는 성능과 내구성을 위해 설계되었습니다.
지금 전문가에게 문의하여 요구 사항을 논의하고 맞춤형 추천을 받으십시오.

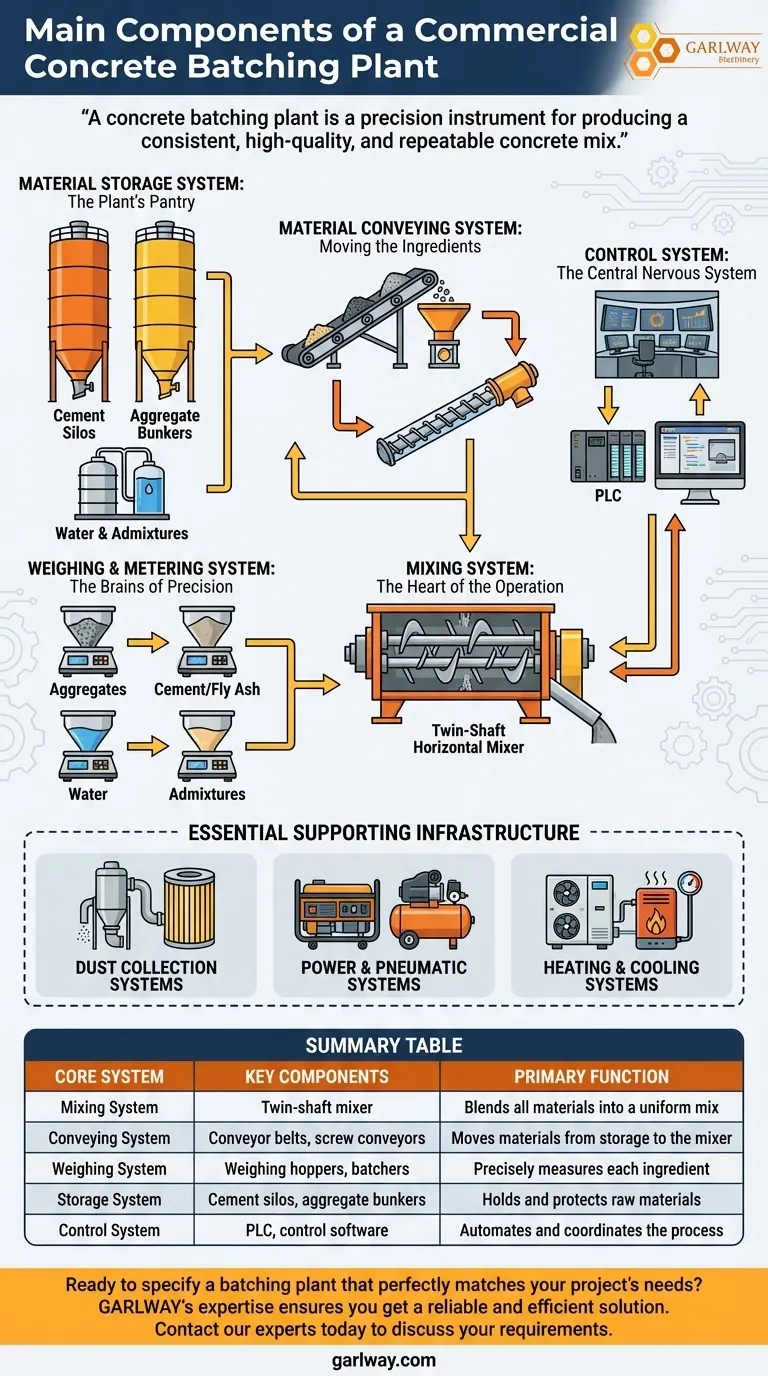

시각적 가이드
