핵심적으로 콘크리트 배치 플랜트는 통합된 시스템 세트입니다. 주요 구성 요소는 5가지 주요 범주로 나눌 수 있습니다. 자재 보관 시스템(골재 빈 및 시멘트 사일로), 운반 시스템(컨베이어 및 스크류 오거), 계량 시스템(계량 호퍼), 혼합 시스템 및 전체 공정을 조율하는 중앙 제어 시스템입니다.
콘크리트 배치 플랜트는 개별 부품 목록이 아니라, 배치마다 균질하고 고품질의 콘크리트를 정확하게 혼합하는 단일 목적을 위해 설계된 고정밀 공장으로 이해하는 것이 가장 좋습니다.
콘크리트 배치 플랜트의 5가지 핵심 시스템
플랜트가 어떻게 작동하는지 이해하려면 자재가 보관에서 최종 제품으로 흐르는 방식을 분석하는 것이 가장 효과적입니다.
시스템 1: 자재 보관 (기반)
공정은 원료의 대량 보관으로 시작됩니다. 이러한 구성 요소는 분리되고 깨끗하게 유지되어야 하며 사용할 준비가 되어 있어야 합니다.
주요 보관 장치는 골재 빈입니다. 이 대형 호퍼는 혼합 설계에 필요한 다양한 크기의 모래와 돌(자갈)을 보관합니다.
시멘트질 재료의 경우 플랜트는 시멘트 사일로를 사용합니다. 이것은 포틀랜드 시멘트와 플라이 애시와 같은 보충 재료와 같은 건조 분말을 보관하는 키가 크고 날씨에 강한 구조물입니다.
시스템 2: 자재 운반 (이동)
배치가 요청되면 원료는 보관소에서 계량 시스템으로 운반되어야 합니다.
골재는 일반적으로 긴 벨트 컨베이어를 사용하여 빈에서 계량 호퍼로 이동됩니다.
시멘트 및 기타 분말은 스크류 컨베이어(또는 오거)를 사용하여 사일로에서 이송됩니다. 스크류 컨베이어는 먼지를 발생시키지 않고 미세한 재료를 효율적으로 이동시키는 회전 블레이드가 있는 밀폐된 튜브입니다.
시스템 3: 계량 및 배치 (정밀)
이것은 콘크리트 품질을 보장하는 가장 중요한 시스템입니다. 잘못된 비율은 콘크리트의 최종 강도와 작업성을 저하시키므로 여기서의 정밀도는 필수적입니다.
전기 계량 시스템은 일련의 계량 호퍼(계량 배치기라고도 함)를 사용하여 각 재료를 높은 정확도로 측정합니다. 골재, 시멘트, 물 및 화학 혼화제에 대한 별도의 호퍼가 있습니다.
이 호퍼는 로드 셀에 장착되어 정확한 무게 데이터를 제어 시스템으로 전송하여 혼합 설계의 각 구성 요소가 정확하게 측정되도록 합니다.
시스템 4: 혼합 시스템 (변환)
계량 후 모든 재료는 중앙 믹서로 배출됩니다. 이 강력한 기계는 시멘트, 골재, 물 및 첨가제를 균일하고 균질한 슬러리로 혼합합니다.
믹서의 역할은 모래와 돌의 모든 입자가 시멘트 페이스트로 완전히 코팅되도록 하는 것입니다. 이는 최종 제품의 강도와 내구성에 필수적입니다.
시스템 5: 제어 시스템 (두뇌)
전체 작업은 일반적으로 중앙 제어실에서 작동하는 컴퓨터화된 제어 시스템에 의해 관리됩니다.
이 시스템은 특정 혼합 설계를 저장하고, 운반 및 계량 순서를 자동화하며, 혼합 시간을 제어하고, 완성된 콘크리트를 운송 트럭으로 배출하는 것을 관리합니다. 이는 배치마다 일관성을 보장하는 신경 센터입니다.
주요 절충점 이해
모든 플랜트가 동일하게 제작되는 것은 아닙니다. 이러한 시스템의 구성은 플랜트의 의도된 용도에 따라 결정되며, 두 가지 기본 설계로 이어집니다.
습식 혼합 vs. 건식 혼합 플랜트
위에서 설명한 습식 혼합 플랜트는 모든 재료를 트럭에 적재하기 전에 콘크리트로 혼합하는 대형 중앙 믹서를 포함합니다. 이는 우수한 품질 관리와 일관성을 제공합니다.
건식 혼합 플랜트는 모래, 자갈 및 시멘트를 계량하지만 콘크리트 믹서 트럭으로 직접 배출합니다. 그런 다음 물과 혼화제가 트럭의 드럼에 추가되고 모든 혼합은 트럭이 현장으로 이동하는 동안 발생합니다. 이는 더 빠른 적재 시간을 제공합니다.
고정식 vs. 이동식 플랜트
고정식 플랜트는 특정 시장, 예를 들어 대도시 또는 장기 인프라 프로젝트에 서비스를 제공하기 위해 영구적으로 배치되도록 설계된 대형 고용량 설비입니다.
이동식 콘크리트 플랜트는 운송 및 설치가 용이하도록 설계되었습니다. 여러 임시 작업 현장이나 영구 플랜트가 실현 불가능한 외딴 지역의 프로젝트에 서비스를 제공하는 데 이상적입니다.
목표에 맞는 올바른 선택
최적의 플랜트 구성은 프로젝트의 우선 순위에 따라 완전히 달라집니다.
- 주요 초점이 최대 품질 관리 및 혼합 일관성인 경우: 고정식 습식 혼합 플랜트는 전체 생산 공정에 대한 가장 많은 제어를 제공합니다.
- 주요 초점이 레디믹스 공급업체를 위한 고용량 생산인 경우: 건식 혼합 플랜트는 종종 더 빠른 트럭 사이클 시간을 제공하여 일일 생산 능력을 향상시킵니다.
- 주요 초점이 여러 임시 건설 현장을 지원하는 경우: 이동식 플랜트(습식 또는 건식 혼합)는 필요한 운영 유연성을 제공합니다.
이러한 핵심 시스템과 그 구성을 이해하면 배치 플랜트를 기계가 아닌 정밀도를 위해 설계된 도구로 볼 수 있습니다.
요약표:
| 핵심 시스템 | 주요 구성 요소 | 주요 기능 |
|---|---|---|
| 자재 보관 | 골재 빈, 시멘트 사일로 | 원료(모래, 돌, 시멘트)를 분리하고 깨끗하게 보관 |
| 자재 운반 | 벨트 컨베이어, 스크류 오거 | 보관소에서 계량 호퍼로 자재 운반 |
| 계량 및 배치 | 계량 호퍼, 로드 셀 | 혼합 정확도를 위해 각 재료를 정밀하게 측정 |
| 혼합 시스템 | 중앙 믹서 | 모든 재료를 균일하고 고품질의 콘크리트로 혼합 |
| 제어 시스템 | 컴퓨터화된 제어판 | 일관성을 위해 전체 배치 공정 자동화 및 관리 |
신뢰할 수 있고 고성능인 배치 플랜트로 콘크리트 생산을 최적화할 준비가 되셨습니까? GARLWAY는 건설 기계 전문 기업으로, 전 세계 건설 회사 및 계약업체를 위한 내구성 있는 콘크리트 배치 플랜트, 믹서 및 윈치를 제공합니다. 당사의 전문성은 프로젝트의 품질, 양 및 유연성 요구 사항을 충족하기 위해 고정식, 이동식, 습식 혼합 또는 건식 혼합 등 올바른 구성을 얻을 수 있도록 보장합니다. 배치마다 정밀도와 효율성을 제공하는 맞춤형 솔루션을 위해 지금 GARLWAY에 문의하십시오.

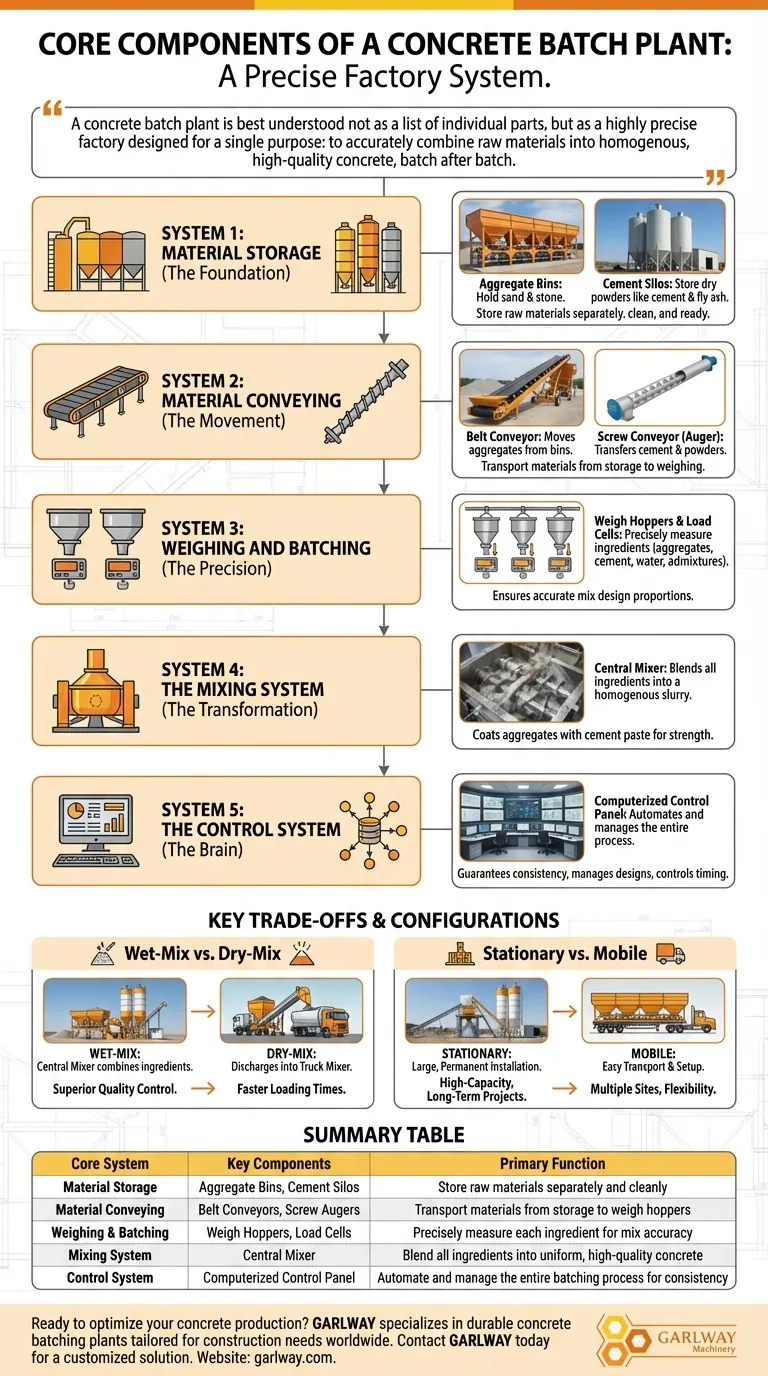

시각적 가이드
