요약하자면, 윈치 설정에는 세 가지 근본적인 결함이 있습니다. 앵커 로프가 거의 90도 각도로 구부러지고, 롤러와 윈치 사이의 거리가 짧아 로프가 제대로 감기지 않으며, 중간 롤러가 이러한 문제를 더욱 악화시키고 있습니다.
핵심 문제는 기하학적 구조입니다. 현재 구성은 과도한 마찰을 발생시키고 로프가 자체적으로 수평을 맞추는 것을 방해하여 윈치의 동력과 로프를 효과적으로 관리하는 능력을 근본적으로 저하시킵니다.
인장 각도 및 동력 손실 문제
윈치의 동력은 직선 인장으로 정격화됩니다. 이 직선 경로에서 벗어나는 모든 편차는 마찰을 발생시키며, 이는 윈치에 직접적으로 반대되어 유효 강도를 감소시킵니다.
90도 각도
주요 문제는 로프가 롤러 주위에서 거의 90도 각도로 당겨지는 것입니다. 이 날카로운 굽힘은 상당한 마찰 지점을 만듭니다.
롤러는 로프를 부드럽게 안내하는 대신 브레이크 역할을 합니다. 윈치는 하중을 당기기 시작하기도 전에 이 마찰을 먼저 극복해야 합니다.
마찰이 윈치 동력을 빼앗는 방법
이 설정은 윈치 정격 동력의 상당 부분이 해당 좁은 코너를 로프가 통과하는 데 낭비된다는 것을 의미합니다. 윈치는 동일한 결과를 얻기 위해 훨씬 더 열심히 작동해야 하며, 모터와 기어에 가해지는 부담과 마모가 증가합니다.
짧은 리드가 엉킴을 유발하는 이유
적절한 로프 관리는 인장 동력만큼 중요합니다. 로프가 드럼에 고르게 놓이려면 첫 번째 접촉점(보우 롤러)까지의 특정 거리가 필요합니다.
자체 수평 조정 원리
윈치는 롤러에서 드럼까지 길고 명확한 경로에 의존합니다. 이 거리는 로프가 얕은 각도로 드럼에 접근할 수 있도록 하여, 로프가 좌우로 움직이고 회수될 때 고르게 분포될 수 있도록 합니다.
짧은 거리의 결과
거리가 너무 짧습니다. 로프가 너무 가파른 각도로 드럼에 접근하여 측면으로 움직이지 못하게 합니다. 한 곳에 쌓이는 것 외에는 선택의 여지가 없으며, 이는 윈치를 막히게 하고 로프를 손상시킬 수 있는 피라미드 모양의 뭉침을 만듭니다.
결함 있는 중간 롤러
중간 롤러는 효과적인 거리를 더욱 단축시킬 뿐만 아니라 너무 좁습니다. 이는 로프를 단일 고정 경로로 강제하여 드럼 전체에 걸쳐 자체 수평을 맞출 기회를 완전히 제거합니다. 이는 로프 쌓임 문제의 직접적인 원인입니다.
피해야 할 일반적인 함정
윈치 시스템을 수정하려면 부품뿐만 아니라 원리를 이해해야 합니다. 이러한 일반적인 오해는 종종 귀하가 겪고 있는 문제로 이어집니다.
"롤러의 역할은 단순히 안내하는 것이다"
롤러의 주요 역할은 단순히 선의 방향을 바꾸는 것이 아니라 마찰을 줄이는 것입니다. 귀하의 설정과 같이 날카로운 굽힘을 만드는 롤러는 마찰을 추가하고 시스템에 반대되는 역할을 합니다. 적절한 배치는 하드웨어 자체만큼 중요합니다.
"더 강력한 윈치가 해결책이다"
더 강력한 윈치로 이 문제를 해결하려고 해도 효과가 없을 것입니다. 더 강력한 윈치도 날카로운 각도에서 발생하는 마찰과 싸우는 데 많은 동력을 낭비할 것이며, 자체 수평 조정 및 로프 뭉침 문제를 해결하는 데 아무런 도움이 되지 않을 것입니다.
"불균일한 감김을 무시해도 괜찮다"
로프가 드럼 중앙에 뭉치도록 두는 것은 단순한 미관상의 문제가 아닙니다. 로프가 끼어들거나, 엄청난 압력으로 인해 더미 하단의 라인이 찌그러지거나, 후속 레이어에서 윈치의 인장 용량이 크게 감소할 수 있습니다.
목표에 맞는 올바른 선택
이 시스템을 수정하려면 근본적인 기하학적 결함을 해결해야 합니다. 접근 방식은 먼저 해결하려는 문제에 따라 달라집니다.
- 인장 동력 복원이 주요 초점이라면: 첫 번째 우선 순위는 보우 롤러에서 윈치까지 훨씬 더 직선적인 라인 인장을 만들어 심각한 90도 굽힘을 제거하는 것입니다.
- 로프 뭉침 문제 해결이 주요 초점이라면: 보우 롤러와 윈치 드럼 사이의 방해받지 않는 거리를 늘리고 제한적인 중간 롤러를 제거해야 합니다.
- 완벽하고 안정적인 수리가 주요 초점이라면: 완전한 해결책은 직선 인장과 로프가 올바르게 자체 수평을 맞출 수 있는 충분한 거리를 모두 달성하도록 레이아웃을 재구성해야 합니다.
궁극적으로 안정적인 윈치 시스템은 마찰을 최소화하고 로프가 자연스럽게 감길 수 있도록 하는 올바른 기하학적 구조에 전적으로 달려 있습니다.
요약표:
| 문제 | 주요 원인 | 결과 |
|---|---|---|
| 상당한 동력 손실 | 로프가 약 90도 각도로 구부러짐 | 윈치 동력이 마찰 극복에 낭비됨 |
| 로프 감김 불량 | 보우 롤러에서 윈치까지의 거리 부족 | 로프가 쌓이고 막힘 및 손상 위험 |
| 문제 악화 | 좁은 중간 롤러 | 자체 수평 조정 제거, 로프 경로 고정 |
윈치 비효율성으로 어려움을 겪고 계신가요? 동력과 신뢰성을 극대화하는 전문적인 설정을 받으세요.
GARLWAY는 건설 기계 전문 기업으로, 전 세계 건설 회사 및 계약업체를 위한 견고한 윈치, 콘크리트 믹서, 배치 플랜트를 제공합니다. 저희 전문가들은 마찰을 제거하고 원활하고 안정적인 작동을 보장하기 위해 올바른 기하학적 구조를 갖춘 시스템을 설계하는 데 도움을 드릴 수 있습니다.
지금 GARLWAY에 문의하여 상담을 받고 장비가 최상의 성능을 발휘하도록 하십시오.

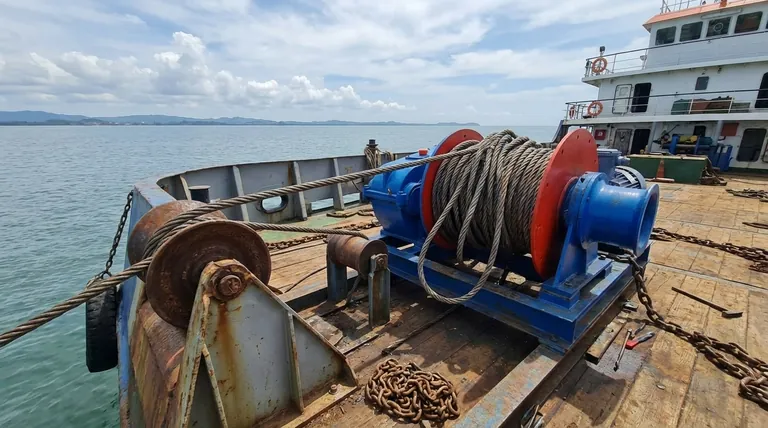

시각적 가이드
