핵심적으로 콘크리트 배치 플랜트는 고도로 자동화된 대규모 레시피 시스템으로 작동합니다. 운영은 네 가지 주요 단계로 나눌 수 있습니다: 원자재 취급 및 보관, 정밀 계량 및 배합, 중앙 혼합, 운송을 위한 최종 적재. 각 단계는 개별 재료를 일관되고 고품질의 최종 제품으로 변환하기 위해 세심하게 제어됩니다.
콘크리트 배치 플랜트의 진정한 기능은 단순히 혼합하는 것이 아니라 특정 콘크리트 혼합 설계의 정밀하고 반복 가능한 실행입니다. 모든 단계는 가변성을 제거하고 첫 번째 트럭부터 마지막 트럭까지 일관된 품질을 보장하도록 설계되었습니다.
단계별 공정
콘크리트 배치 플랜트는 원자재가 보관되고, 측정되고, 결합되고, 배출되는 선형 공정으로 이해하는 것이 가장 좋습니다. 전체 운영은 모든 지점에서 정확성을 보장하는 중앙 제어 시스템에 의해 관리됩니다.
1단계: 원자재 취급 및 보관
혼합이 시작되기 전에 핵심 구성 요소를 보관하고 사용할 준비를 해야 합니다. 이 단계는 용량과 분리에 관한 것입니다.
모래, 자갈(골재), 시멘트와 같은 각 원자재는 자체 전용 보관 용기에 보관됩니다. 골재는 일반적으로 대형 골재 빈에 보관되며, 시멘트 및 플라이 애시와 같은 기타 분말은 습기로부터 보호하기 위해 수직 사일로에 보관됩니다.
2단계: 운반 및 계량
이것은 최종 콘크리트의 품질과 강도를 보장하는 가장 중요한 단계입니다. 재료를 보관소에서 극도로 정밀하게 측정하는 공정입니다.
골재용 컨베이어 시스템과 시멘트용 스크류 컨베이어를 사용하여 재료를 계량 호퍼로 운반합니다. 이 호퍼에는 플랜트 제어 시스템에 프로그래밍된 특정 혼합 레시피에 따라 각 재료를 측정하는 민감한 전자 계량 시스템(로드 셀)이 장착되어 있습니다.
물과 화학 혼화제도 별도의 시스템에서 유사한 정확도로 계량되거나 측정됩니다.
3단계: 혼합
각 재료가 정확하게 계량되면 모두 중앙 믹서로 배출됩니다.
트윈 샤프트 또는 플래너리 유형일 수 있는 믹서는 시멘트, 골재, 물 및 혼화제를 강력하게 혼합합니다. 모든 입자가 코팅되고 혼합물이 균일하고 균질한 상태가 되도록 지정된 시간 동안 작동합니다.
4단계: 배출 및 적재
혼합 사이클이 완료되면 신선한 콘크리트가 배송 준비가 됩니다.
믹서 바닥의 게이트가 열리고 완성된 콘크리트가 대기 중인 콘크리트 믹서 트럭으로 배출됩니다. 제어 시스템은 완료된 배치(batch)를 기록하고 플랜트는 즉시 다음 적재를 위한 재료 계량을 시작할 준비가 됩니다.
제어 시스템의 역할 이해
전체 공정은 종종 프로그래머블 로직 컨트롤러(PLC)를 사용하는 중앙 제어 시스템에 의해 조율됩니다. 이 시스템은 운영의 두뇌입니다.
정확성과 반복성 보장
제어 시스템은 선택된 혼합 설계를 읽고 컨베이어, 게이트 및 밸브를 자동으로 작동하여 각 재료의 정확한 양을 계량합니다. 이는 배합 단계에서 인적 오류를 제거하여 콘크리트 품질에 매우 중요합니다.
데이터 관리 및 보고
최신 제어 시스템은 품질 보증을 위해 배치 보고서를 저장하고 인쇄할 수 있습니다. 이는 모든 트럭 적재 콘크리트에 정확히 무엇이 들어갔는지 명확한 기록을 제공하여 프로젝트의 추적성을 보장합니다.
피해야 할 일반적인 함정
고도로 자동화된 시스템에서도 최종 품질은 적절한 감독 및 유지 관리에 달려 있습니다.
부정확한 재료 측정
계량 시스템이 올바르게 보정되지 않으면 전체 혼합 설계가 손상됩니다. 이는 요구되는 강도 사양을 충족하지 못하는 콘크리트를 초래하여 상당한 프로젝트 지연과 안전 문제를 야기할 수 있습니다.
재료 품질 저하
플랜트는 원자재만큼 좋은 콘크리트만 생산할 수 있습니다. 잘못된 등급 또는 수분 함량의 골재를 사용하면 콘크리트 강도의 주요 동인인 물-시멘트 비율이 방해받을 수 있습니다. 제어 시스템은 종종 수분을 보정할 수 있지만, 올바르게 프로그래밍된 경우에만 가능합니다.
유지 관리 소홀
컨베이어, 믹서 및 계량 부품은 심한 마모를 겪습니다. 정기적인 유지 관리가 부족하면 고장과 일관성 없는 성능으로 이어져 생산 일정과 콘크리트 품질 모두에 직접적인 영향을 미칠 수 있습니다.
프로젝트에 적용하는 방법
이 공정을 이해하면 프로젝트 성공에 가장 직접적인 영향을 미치는 요인에 집중할 수 있습니다.
- 일관된 구조적 품질이 주요 초점이라면: 플랜트 계량 시스템의 보정 기록을 확인하고 각 배송에 대한 배치 보고서를 검토하도록 요구하십시오.
- 운영 효율성이 주요 초점이라면: 정교하고 잘 관리된 제어 시스템을 갖춘 플랜트는 폐기물을 최소화하고 정확한 레시피 관리를 통해 적시 배송을 보장합니다.
- 프로젝트 확장성이 주요 초점이라면: 골재 빈과 시멘트 사일로의 용량과 믹서의 사이클 시간을 결합하면 플랜트의 최대 시간당 출력이 결정됩니다.
배치 플랜트를 제어된 단계의 시스템으로 봄으로써 최종 제품이 프로젝트의 정확한 엔지니어링 요구 사항을 충족하도록 더 잘 보장할 수 있습니다.
요약 표:
| 단계 | 주요 기능 | 핵심 구성 요소 |
|---|---|---|
| 1. 재료 취급 및 보관 | 원자재 보관 및 분리 | 골재 빈, 시멘트 사일로 |
| 2. 운반 및 계량 | 재료 정밀 측정 | 컨베이어, 계량 호퍼, 로드 셀 |
| 3. 혼합 | 재료를 균일한 콘크리트로 혼합 | 중앙 믹서 (트윈 샤프트, 플래너리) |
| 4. 배출 및 적재 | 완성된 콘크리트 운송용 적재 | 믹서 게이트, 콘크리트 트럭 |
건설 프로젝트에 신뢰할 수 있는 콘크리트 배치 플랜트가 필요하신가요? GARLWAY는 내구성 있는 콘크리트 배치 플랜트, 믹서 및 윈치를 포함한 고성능 건설 기계를 전문으로 합니다. 당사의 장비는 정밀한 제어와 일관된 품질을 보장하여 전 세계 건설 회사 및 계약업체가 효율성을 달성하고 프로젝트 사양을 충족하도록 돕습니다. 요구 사항을 논의하고 맞춤형 솔루션을 얻으려면 지금 전문가에게 문의하십시오!

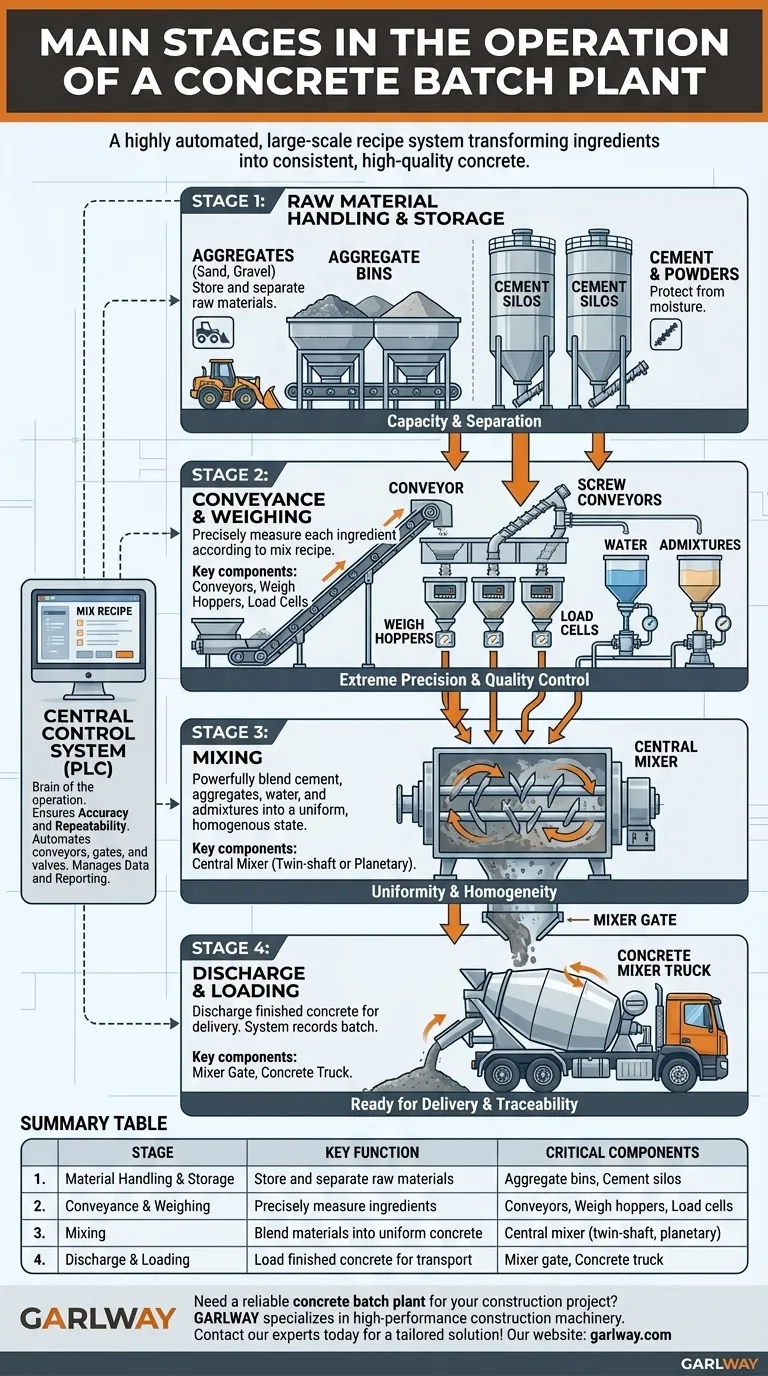

시각적 가이드
