핵심적으로, 윈치의 제어 로직은 작업자의 명령을 안전하고 정밀한 기계적 작업으로 변환합니다. 이 로직을 제어하는 주요 구성 요소는 버튼과 같은 작업자 제어 장치, 신호를 처리하는 중앙 컨트롤러, 모터를 작동시키는 릴레이, 안전을 위한 통합 브레이크 시스템, 그리고 정제되고 부드러운 작동을 위한 피드백 루프입니다.
윈치의 동력은 모터와 기어에서 나오지만, 지능과 안전은 제어 로직에서 나옵니다. 이 시스템은 인간의 의도와 하중을 당기거나 들어 올리는 강력한 기계적 작용 사이의 중요한 연결 고리입니다.
윈치의 두 가지 시스템: 기계식 vs. 제어식
제어 로직을 이해하려면 제어하는 물리적 구성 요소와 구별하는 것이 중요합니다. 윈치는 함께 작동하는 두 개의 상호 연결된 시스템으로 이해하는 것이 가장 좋습니다.
기계적 기반 (근육)
기계 시스템은 물리적 작업을 수행합니다. 동력을 제공하고 전달하는 핵심 구성 요소로 이루어져 있습니다.
여기에는 모터(동력원), 기어 트레인(토크 증폭용), 드럼(케이블을 감는 장치), 그리고 케이블 또는 로프 자체가 포함됩니다.
제어 시스템 (두뇌)
제어 시스템은 기계 구성 요소를 지시하는 지능 계층입니다. 윈치가 단순히 강력하게 작동하는 것뿐만 아니라 예측 가능하고 안전하게 작동하도록 보장합니다.
이 시스템은 드럼의 시작, 정지, 속도 및 방향 조절을 담당합니다.
윈치 제어 로직 분해
제어 로직은 작업자 명령에서 최종 기계적 작동까지 명확한 순서로 작동합니다. 각 구성 요소는 이 과정에서 고유한 역할을 수행합니다.
1단계: 작업자 입력 (명령)
이것이 시작점입니다. 작업자는 일반적으로 "풀기" 및 "감기"를 위한 제어 버튼을 사용하여 작업을 시작합니다.
이러한 입력은 컨트롤러에게 원하는 결과가 무엇인지 알려주는 간단한 전기 신호입니다.
2단계: 컨트롤러 (결정권자)
컨트롤러는 시스템의 중앙 처리 장치입니다. 작업자 제어 장치에서 신호를 받습니다.
입력에 따라 컨트롤러는 모터에 동력을 공급하거나 브레이크를 해제하는 등 취할 조치를 결정합니다.
3단계: 릴레이 (스위치)
윈치 모터는 작은 제어 버튼으로는 직접 처리할 수 없는 많은 양의 전기 전류를 필요로 합니다.
컨트롤러는 릴레이에 저전력 신호를 보내는데, 릴레이는 고부하용 전자 기계식 스위치입니다. 릴레이는 고전력 회로를 닫아 모터로 전류가 흐르도록 합니다.
4단계: 브레이크 시스템 (안전망)
브레이크는 중요한 안전 구성 요소입니다. 대부분의 설계에서 스프링 작동 및 전원 해제 방식입니다.
이 "고장 안전" 설계는 전원이 공급되지 않을 때 기본적으로 브레이크가 작동한다는 것을 의미합니다. 제어 로직은 모터가 회전하기 전에 브레이크를 해제하기 위해 솔레노이드에 전원을 능동적으로 공급해야 하며, 이는 우발적인 하중 방출을 방지합니다.
5단계: 피드백 루프 (정제)
높은 정밀도가 요구되는 응용 분야의 경우, 피드백 루프는 컨트롤러에 실시간 정보를 제공합니다.
센서는 모터의 속도, 토크 또는 드럼 위치를 모니터링할 수 있습니다. 컨트롤러는 이 데이터를 사용하여 미세 조정을 수행하여 부하가 변동할 때 부드러운 시작, 정지 및 더 일관된 속도를 보장합니다.
절충점 이해하기
윈치 제어 로직의 정교함은 성능, 안전 및 비용에 직접적인 영향을 미칩니다. 단 하나의 최고의 설계는 없으며, 작업에 맞는 올바른 설계만 있을 뿐입니다.
단순성 vs. 정밀도
기본 윈치에는 중앙 컨트롤러가 없을 수 있으며, 버튼이 릴레이에 직접 연결됩니다. 이는 간단하고 비용 효율적이지만 거칠고 모든 것이거나 아무것도 아닌 제어를 제공합니다.
컨트롤러와 피드백 루프가 있는 시스템은 훨씬 뛰어난 정밀도와 부드러움을 제공하지만 더 복잡하고 비쌉니다.
브레이크 제어
가장 기본적인 시스템은 모터가 멈출 때 작동하는 기계식 브레이크에 의존합니다. 더 발전된 로직은 브레이크의 해제 및 작동을 제어 시퀀스에 통합하여 더 부드럽고 안전한 하중 처리를 제공합니다.
응용 분야에 맞는 올바른 선택
필요한 제어 로직은 윈치의 용도에 전적으로 달려 있습니다.
- 중요하지 않은 하중으로 기본적인 인양에 중점을 둔다면: 직접 버튼-릴레이 제어와 기계식 브레이크가 있는 간단한 시스템으로도 충분한 경우가 많습니다.
- 정밀한 자재 취급 또는 인양에 중점을 둔다면: 부드럽고 예측 가능한 움직임을 보장하기 위해 전용 컨트롤러와 피드백 루프가 있는 시스템이 필요합니다.
- 안전 및 작업자 보증에 중점을 둔다면: 통합된 고장 안전 전기 브레이크가 있는 제어 시스템은 필수적입니다.
궁극적으로 제어 로직은 윈치의 기능을 정의하며, 원시 동력을 제어되고 신뢰할 수 있는 작업으로 전환합니다.
요약 표:
| 제어 로직 구성 요소 | 핵심 기능 | 주요 이점 |
|---|---|---|
| 작업자 입력 | 명령 시작 (감기/풀기) | 간단하고 직접적인 사용자 제어 |
| 컨트롤러 | 신호 처리 및 결정 | 지능적인 명령 실행 |
| 릴레이 | 모터에 고전력 전류 스위칭 | 강력한 모터 제어 가능 |
| 브레이크 시스템 | 안전을 위해 기본적으로 작동 (고장 안전) | 우발적인 하중 방출 방지 |
| 피드백 루프 | 실시간 데이터 제공 (속도, 토크) | 부드럽고 정밀한 작동 가능 |
프로젝트에 지능적이고 신뢰할 수 있는 제어 로직을 갖춘 윈치가 필요하신가요?
GARLWAY는 까다로운 응용 분야에 맞춰 고급 제어 시스템을 갖춘 윈치를 포함한 견고한 건설 기계 엔지니어링을 전문으로 합니다. 정밀한 자재 취급이 필요한 계약자이든 안전을 우선시하는 건설 회사이든 상관없이 당사의 솔루션은 필요한 제어된 동력과 신뢰성을 제공합니다.
지금 GARLWAY에 문의하여 특정 요구 사항을 논의하고 운영에 적합한 윈치를 찾아보세요.

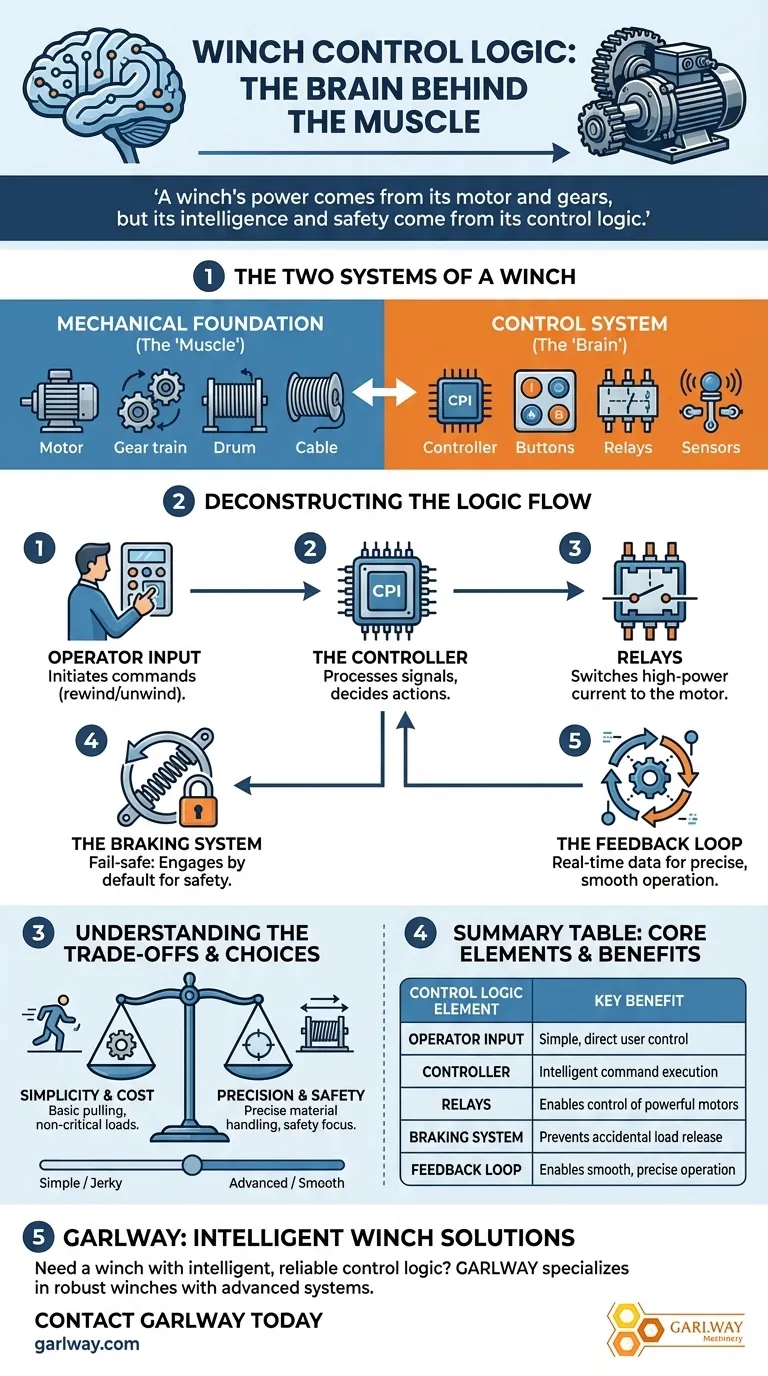

시각적 가이드
