핵심적으로, 단락 및 개방 회로 방법은 센서로 들어오고 나가는 배선 및 연결의 무결성을 테스트하는 데 사용되는 기본적인 전기 진단 기술입니다. 단락 방법은 원치 않는 연결을 테스트하기 위해 의도적으로 저항이 낮은 경로를 생성하는 것을 포함하며, 개방 회로 방법은 전기 경로의 끊김을 테스트하기 위해 구성 요소를 분리하는 것을 포함합니다.
중요한 통찰력은 이러한 방법이 센서 자체보다는 주로 경로를 진단한다는 것입니다. "문제가 배선에 있습니까, 아니면 구성 요소에 있습니까?"라는 질문에 명확하게 답하는 데 사용됩니다.
원리: 고장 지점 격리
센서를 진단하기 전에 센서 시스템에는 제어 모듈(ECU 또는 PLC 등), 모든 것을 연결하는 배선 하네스, 센서 자체의 세 가지 주요 부분이 있다는 것을 이해해야 합니다. 이러한 부분 중 어느 하나라도 고장이 발생하면 동일한 증상이 나타날 수 있습니다. 이러한 방법은 배선 하네스를 변수로 격리합니다.
개방 회로란 무엇입니까?
개방 회로는 전기 경로의 의도하지 않은 끊김입니다. 이를 들어 올려진 다리라고 생각하십시오. 전기가 간격을 건너 흐를 수 없습니다.
이는 무한 저항을 초래하여 전류가 목적지에 도달하는 것을 방지합니다. 센서 회로에서 이는 종종 신호의 완전한 손실 또는 기본 오류 판독으로 나타납니다.
개방 회로 테스트 방법
목표는 전류가 흐를 수 있는 완전한 경로의 존재인 연속성을 테스트하는 것입니다.
- 회로의 전원을 차단하고 센서와 제어 모듈의 커넥터를 분리합니다.
- 멀티미터를 저항(옴 Ω) 또는 연속성 설정으로 설정합니다.
- 한 프로브를 제어 모듈 커넥터의 핀에 대고 다른 프로브를 센서 커넥터의 해당 핀에 댑니다.
- 정상적인 전선은 매우 낮은 저항(0옴에 가까움)을 표시하며 멀티미터에서 비프음이 울릴 수 있습니다. "OL"(Over Limit) 또는 무한 저항 판독값은 전선의 끊김, 즉 개방 회로를 나타냅니다.
상대편: 단락 회로 찾기
단락 회로는 개방 회로의 반대입니다. 이는 회로 내에서 연결되지 않아야 하는 두 지점 사이에 의도하지 않은 연결이 있어 저항이 매우 낮은 경로를 생성하는 것입니다.
단락 회로란 무엇입니까?
단락 회로를 전기를 위한 지름길이라고 생각하십시오. 전류는 이 더 쉬운 경로를 택하여 의도된 구성 요소(센서 등)를 우회합니다.
가장 일반적인 유형은 신호선이 차량 섀시 또는 다른 접지 경로에 닿는 단락 접지 또는 전원선에 닿는 단락 전원입니다. 이는 종종 신호가 최소 또는 최대 값에 고정되는 결과를 초래합니다.
단락 회로 테스트 방법
이 테스트는 전선이 연결되지 않아야 하는 것에 전기적으로 연결되어 있는지 확인합니다.
- 회로의 전원을 차단하고 센서와 제어 모듈의 커넥터를 분리합니다.
- 멀티미터를 저항(옴 Ω) 설정으로 설정합니다.
- 단락 접지를 테스트하려면 한 프로브를 신호선 핀에 대고 다른 프로브를 알려진 양호한 접지(예: 음극 배터리 단자 또는 섀시의 깨끗한 지점)에 댑니다.
- 정상적이고 격리된 전선은 "OL"(Over Limit)을 표시해야 합니다. 저항 판독값은 원치 않는 연결, 즉 단락 회로를 나타냅니다.
절충점 및 함정 이해
이러한 방법은 강력하지만 오진을 피하거나 민감한 전자 장치의 추가 손상을 방지하기 위해 신중한 적용이 필요합니다.
항상 구성 요소 격리
저항 또는 연속성 테스트는 전원이 차단된 회로에서 구성 요소를 분리한 상태에서 수행해야 합니다. 활선 회로에서 저항을 측정하면 멀티미터와 제어 모듈이 손상될 수 있습니다.
간헐적 고장은 흔합니다
전선은 움직이거나 특정 온도 조건에서만 개방 또는 단락 회로를 가질 수 있습니다. 테스트하는 동안 멀티미터 판독값이 변경되는지 확인하기 위해 배선 하네스를 부드럽게 흔드는 것은 간헐적 연결 문제를 드러낼 수 있으므로 일반적인 전문 관행입니다.
이 테스트는 센서를 비난하지 않습니다
배선이 개방 및 단락 회로 테스트를 모두 통과하면 배선 하네스가 손상되지 않았음을 성공적으로 입증한 것입니다. 이는 고장이 센서 자체 또는 제어 모듈에 있음을 강력하게 시사하지만, 어느 것인지는 알려주지 않습니다.
목표에 맞는 올바른 선택
이러한 방법을 논리적인 제거 과정으로 사용하여 센서 고장의 근본 원인을 체계적으로 찾으십시오.
- 신호 완전 손실(예: 0V 판독값)에 중점을 두는 경우: 끊어진 전선이 가장 가능성이 높은 원인이므로 개방 회로 테스트로 시작하십시오.
- 비논리적이거나 고정된 신호(예: 5V에 고정됨)에 중점을 두는 경우: 신호선이 전원 또는 접지에 단락되었는지 확인하기 위해 단락 회로 테스트를 수행하십시오.
- 개방 및 단락 회로 테스트가 모두 통과하는 경우: 배선을 효과적으로 배제했으므로 진단을 센서 또는 제어 모듈에 자신 있게 집중할 수 있습니다.
회로 무결성을 체계적으로 테스트함으로써 추측을 정확하고 효율적인 진단 전략으로 전환합니다.
요약 표:
| 방법 | 목적 | 주요 멀티미터 판독값 | 나타내는 것 |
|---|---|---|---|
| 개방 회로 테스트 | 전선의 끊김(연속성 없음)을 확인합니다. | "OL"(Over Limit) | 끊어진 전선 또는 연결. |
| 단락 회로 테스트 | 원치 않는 연결(예: 접지/전원)을 확인합니다. | 모든 저항 판독값( "OL" 아님) | 전선이 단락되었습니다. |
| 정상적인 전선 | 배선 경로가 손상되지 않았고 격리되었음을 확인합니다. | 연속성의 경우 낮은 저항(~0옴); 단락의 경우 "OL". | 배선은 문제가 아닙니다. |
GARLWAY로 장비 진단 간소화
건설 기계(윈치부터 콘크리트 배치 플랜트까지)를 가동 상태로 유지하려면 전기 고장을 격리하는 것이 중요합니다. 단락 및 개방 회로를 체계적으로 테스트하는 것처럼 안정적인 구성 요소가 필요합니다.
GARLWAY는 가동 중지 시간을 최소화하도록 설계된 내구성이 뛰어난 건설 기계 및 구성 요소 전문 업체입니다. 견고한 윈치, 효율적인 콘크리트 믹서, 대용량 배치 플랜트를 포함한 당사의 제품은 건설 회사 및 계약업체가 매일 직면하는 까다로운 환경을 위해 설계되었습니다.
신뢰를 가지고 구축할 수 있도록 도와드리겠습니다.
지금 바로 기술 전문가에게 문의하여 당사의 솔루션이 프로젝트의 신뢰성과 효율성을 어떻게 향상시킬 수 있는지 논의하십시오.

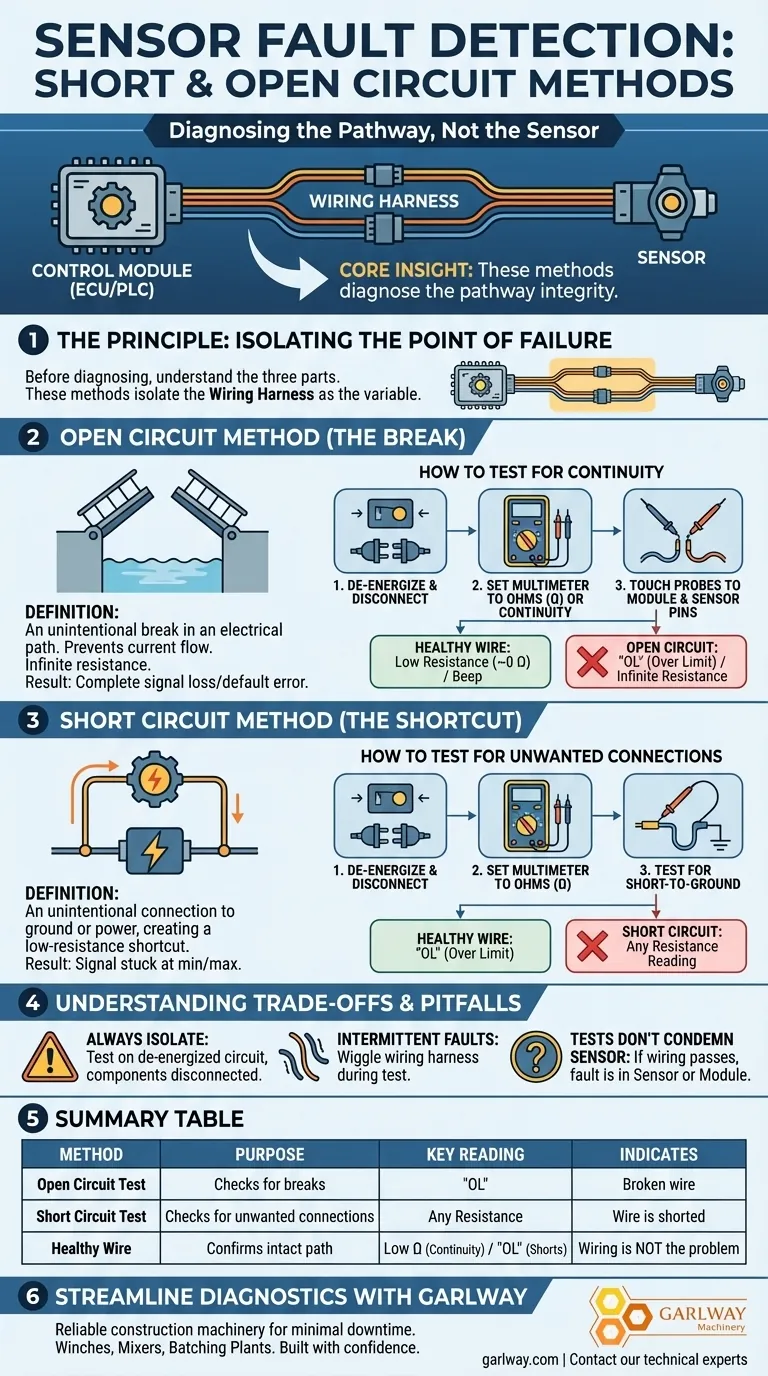

시각적 가이드
