교반기 혼합기의 두 가지 주요 분류는 유체를 이동시키는 방향에 따라 정의됩니다: 축 방향 흐름 임펠러와 방사형 흐름 임펠러입니다. 축 방향 임펠러는 혼합기 샤프트에 평행하게 유체를 이동시켜 상하 흐름을 생성하는 반면, 방사형 임펠러는 탱크 벽 쪽으로 유체를 바깥쪽으로 이동시킵니다. 이러한 흐름 패턴의 근본적인 차이는 특정 혼합 작업에 어떤 유형이 적합한지를 결정합니다.
축 방향 또는 방사형 흐름 임펠러의 선택은 어느 것이 "더 낫다"는 것이 아니라, 특정 공정 목표를 달성하는 데 필요한 흐름 패턴—대량 이동 대 고전단 분산—이 무엇인지에 관한 것입니다.
교반기 흐름 패턴 해독
임펠러의 분류는 날개의 각도에 따라 완전히 결정됩니다. 이 날개 기하학은 혼합 용기 내에서 두 가지 뚜렷한 유체 역학 패턴 중 하나를 생성하며, 각 패턴은 다른 목적을 가집니다.
축 방향 흐름: 대량 이동기
축 방향 흐름 임펠러는 전체 용기 내에서 최대 유체 이동을 위해 설계되었습니다. 날개는 회전 평면에 대해 90도 미만으로 각도를 이루며, 보트 프로펠러와 유사하게 작동합니다.
이 설계는 탱크 중앙을 따라 유체를 아래로 밀어내고 (또는 위로 끌어올리고), 유체는 바닥을 가로질러 측면을 따라 올라가면서 전체 상하 순환 루프를 생성합니다. 따라서 탱크 내용물의 대량 순환이 필요한 작업에 이상적입니다.
일반적인 적용 분야에는 유사한 점도의 액체 혼합, 고체 현탁 유지 (고체 현탁), 균일한 열 전달 촉진 등이 포함됩니다.
방사형 흐름: 고전단 분산기
방사형 흐름 임펠러는 고에너지의 국부적인 혼합을 위해 설계되었습니다. 날개는 일반적으로 혼합기 샤프트에 평행하며, 고속으로 유체를 바깥쪽으로 날리는 회전 디스크처럼 작동합니다.
이 작용은 임펠러 근처에 고전단 영역을 생성하고 유체를 용기 벽 쪽으로 수평으로 보냅니다. 그런 다음 유체는 분할되어 일부는 벽을 따라 위로 올라가 위에서 중심으로 돌아오고, 일부는 벽을 따라 아래로 내려가 바닥에서 돌아오면서 두 개의 별도 혼합 루프를 생성합니다.
이 패턴은 가스 분산 (기포 분해), 혼합되지 않는 액체에서 에멀젼 생성, 또는 고체 응집 해제와 같은 작업에 탁월합니다.
절충안 이해
올바른 임펠러를 선택하는 것은 펌핑 효율과 전단 속도 사이의 균형을 맞추는 것을 포함합니다. 각 설계는 재료와 원하는 결과에 따라 뚜렷한 장단점을 제공합니다.
동력 대 펌핑 효율
축 방향 임펠러는 매우 효율적인 펌프입니다. 상대적으로 낮은 동력 입력으로 많은 양의 흐름을 생성하므로, 전체 배치에 움직임이 필요한 간단한 혼합 및 고체 현탁에 경제적인 선택입니다.
반대로, 방사형 임펠러는 비효율적인 펌프입니다. 에너지 입력의 상당 부분이 대량 흐름 대신 전단으로 변환되므로, 동일한 수준의 전체 유체 순환을 달성하기 위해 더 많은 동력을 소비합니다.
전단 속도 대 혼합 시간
방사형 임펠러의 주요 장점은 강력한 전단을 생성하는 능력입니다. 이는 안정적인 기름과 물 에멀젼 생성과 같이 미세한 수준에서 물질을 분해해야 하는 공정에 중요합니다.
축 방향 임펠러는 매우 낮은 전단을 생성합니다. 이는 분산에는 비효율적이지만, 혼합 가능한 액체의 경우 전체 액체 부피를 효율적으로 이동시키는 데 탁월하기 때문에 더 빠른 혼합 시간을 제공합니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 임펠러를 선택하려면 주요 공정 목표에 대한 명확한 이해가 필요합니다. 임펠러의 기하학적 구조는 유체 내에서 달성해야 하는 물리적 작업과 일치해야 합니다.
- 유사한 액체 혼합 또는 고체 현탁이 주요 초점인 경우: 축 방향 흐름 임펠러는 효율적인 상하 펌핑 작용과 낮은 동력 소비로 인해 올바른 선택입니다.
- 액체에 가스를 분산시키거나 미세한 에멀젼을 생성하는 것이 주요 초점인 경우: 기포 또는 액적을 분해하는 데 필요한 고전단 에너지를 제공하기 위해 방사형 흐름 임펠러가 필요합니다.
- 균일한 열 전달이 주요 초점인 경우: 축 방향 흐름 임펠러는 거의 항상 선호되며, 전체 배치 부피를 순환시키는 능력은 일관된 온도 분포를 보장합니다.
궁극적으로, 이 두 가지 기본적인 흐름 패턴을 이해하면 특정 혼합 목표에 맞는 올바른 도구를 선택할 수 있습니다.
요약 표:
| 분류 | 흐름 패턴 | 주요 용도 | 핵심 특징 |
|---|---|---|---|
| 축 방향 흐름 임펠러 | 샤프트에 평행 (상하) | 혼합, 고체 현탁, 열 전달 | 높은 펌핑 효율, 낮은 전단 |
| 방사형 흐름 임펠러 | 샤프트에 수직 (바깥쪽) | 가스 분산, 에멀젼화, 응집 해제 | 높은 전단, 국부적 혼합 |
귀하의 프로젝트에 맞는 교반기 혼합기 선택에 대한 전문가의 도움이 필요하신가요? GARLWAY는 전 세계 건설 회사 및 계약업체를 위해 맞춤 제작된 산업용 혼합기 및 배치 플랜트를 포함한 견고한 건설 기계 제공을 전문으로 합니다. 당사의 솔루션은 콘크리트 혼합 또는 재료 분산 등 특정 응용 분야에 대해 최적의 혼합 효율성, 내구성 및 성능을 보장합니다. 귀하의 요구 사항을 논의하고 맞춤형 솔루션을 얻으려면 지금 문의하세요!

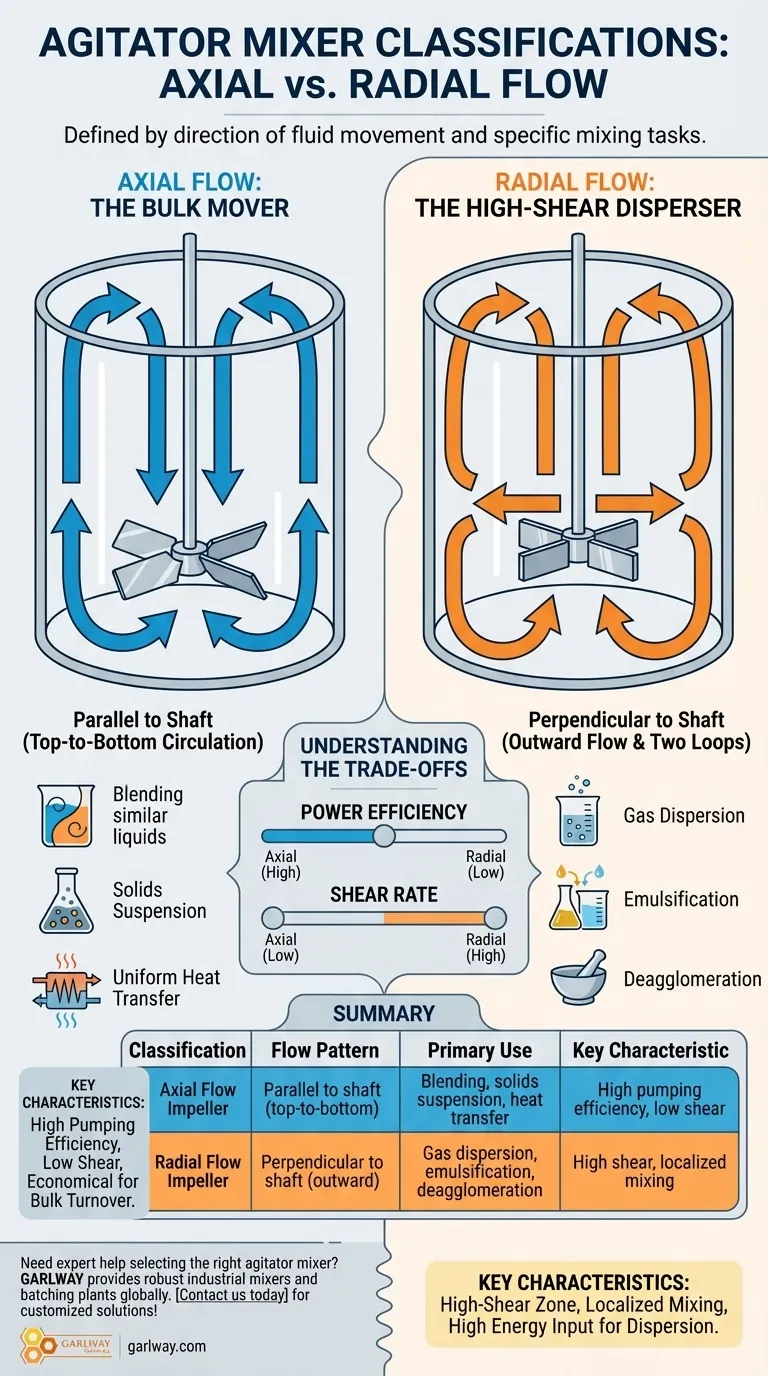

시각적 가이드
