핵심적으로 콘크리트 혼합 플랜트의 재료 계량 시스템은 세 가지 별개의 하위 시스템으로 구성됩니다. 이들은 골재(모래 및 돌), 분말(시멘트 및 플라이 애시), 액체(물 및 혼화제)를 정확하게 측정하는 역할을 합니다. 이 시스템은 콘크리트의 최종 품질과 생산 비용 전체를 제어하는 가장 중요한 구성 요소입니다.
계량 시스템은 단순한 저울 세트가 아니라 정밀도를 위한 플랜트의 중앙 제어 지점입니다. 구성 요소와 다양한 계량 방법론(플랜트 용량에 따라 다름)을 이해하는 것은 일관되고 고품질의 콘크리트 생산을 보장하는 데 필수적입니다.
콘크리트 계량의 세 가지 기둥
전체 시스템은 각 핵심 재료 유형이 믹서에 들어가기 전에 정밀하게 측정하도록 설계되었습니다. 각 하위 시스템은 처리하는 재료의 고유한 물리적 특성에 맞게 조정됩니다.
골재 계량 (모래 및 돌)
골재는 콘크리트 혼합물의 대부분을 차지합니다. 이 시스템은 일반적으로 특정 배치 설계를 위해 필요한 다양한 종류의 모래와 자갈을 보관하고 측정하기 위해 하나 이상의 계량 호퍼를 사용합니다.
분말 계량 (시멘트 및 플라이 애시)
이 시스템은 콘크리트에서 결합제 역할을 하는 미세 분말을 처리합니다. 오차 허용치가 낮기 때문에 시멘트 및 플라이 애시와 같은 분말은 올바른 강도와 응결 특성을 보장하기 위해 높은 정밀도로 계량됩니다.
액체 계량 (물 및 혼화제)
시스템의 마지막 부분은 물과 액체 화학 혼화제를 측정합니다. 물-시멘트 비율은 콘크리트 강도에 중요한 요소이므로 이 하위 시스템에서 매우 정확한 측정이 필요합니다.
핵심 하드웨어 및 제어
시스템은 재료 유형별로 분할되지만 기능을 위해 일관된 하드웨어 구성 요소 세트에 의존합니다. 이러한 구성 요소는 물리적 무게를 디지털 데이터로 변환하여 정밀 제어를 수행합니다.
계량 호퍼
이것은 측정 과정에서 재료가 보관되는 물리적 용기입니다. 골재, 분말, 액체 등 각 하위 시스템에는 자체적으로 특별히 설계된 호퍼 또는 탱크가 있습니다.
센서 및 전자 저울
계량 호퍼는 고정밀 센서(로드 셀) 위에 장착됩니다. 이 센서는 호퍼 안의 재료 무게를 감지하고 전기 신호로 변환합니다.
마이크로컴퓨터 제어
이것은 작업의 두뇌입니다. 센서의 신호는 각 재료의 목표 무게에 도달하면 공급 게이트 또는 밸브를 닫는 마이크로컴퓨터 또는 PLC(프로그래머블 로직 컨트롤러)로 전송됩니다.
절충점 이해: 계량 방법
계량 시스템의 구성은 보편적이지 않습니다. 플랜트의 생산 용량 및 정밀도 요구 사항에 직접적으로 해당됩니다. 이는 두 가지 뚜렷한 방법으로 이어집니다.
누적 계량 (소규모 플랜트용)
시간당 50 입방미터 미만의 용량을 가진 플랜트에서는 누적(또는 중첩) 방식이 일반적입니다. 여기서 여러 골재가 동일한 호퍼에서 순차적으로 계량되며, 총 목표 무게에 도달할 때까지 서로 위에 쌓입니다.
이 방법은 더 적은 수의 호퍼와 센서가 필요하므로 비용 효율적이고 공간 효율적입니다. 그러나 독립 계량보다 느리고 약간 덜 정확할 수 있습니다.
독립 계량 (고용량 플랜트용)
시간당 50 입방미터 이상의 생산량을 가진 대규모 플랜트의 경우 독립 계량이 표준입니다. 이 설정에서는 각 개별 재료가 자체 전용 호퍼에서 동시에 계량됩니다.
이 병렬 프로세스는 훨씬 빠르며 각 재료가 별도로 측정되므로 가장 높은 수준의 정확도를 제공합니다. 이 정밀도는 품질 관리가 가장 중요한 대규모 프로젝트에 매우 중요합니다.
목표에 맞는 올바른 선택
계량 시스템의 설계는 운영 효율성, 비용 및 최종 제품의 품질에 직접적인 영향을 미칩니다. 선택은 운영의 주요 목표에 따라 결정되어야 합니다.
- 주요 초점이 최대 정밀도와 대량 생산이라면: 각 재료에 대한 전용 저울이 있는 독립 계량 시스템이 유일한 실행 가능한 선택입니다.
- 소규모, 덜 까다로운 프로젝트에 대한 비용 효율성이 주요 초점이라면: 누적 계량 시스템은 신뢰할 수 있고 경제적인 솔루션을 제공합니다.
- 모든 프로젝트에 걸쳐 일관된 품질 관리가 주요 초점이라면: 마이크로컴퓨터 제어 시스템은 사용된 계량 방법에 관계없이 목표 무게가 정확하게 맞춰지도록 보장하는 가장 중요한 요소입니다.
궁극적으로 제대로 지정된 재료 계량 시스템은 매번 신뢰할 수 있고 고품질의 콘크리트를 생산하는 기초입니다.
요약 표:
| 하위 시스템 | 측정 재료 | 주요 구성 요소 |
|---|---|---|
| 골재 계량 | 모래, 자갈, 돌 | 계량 호퍼, 로드 셀 |
| 분말 계량 | 시멘트, 플라이 애시 | 정밀 저울, 마이크로컴퓨터 제어 |
| 액체 계량 | 물, 혼화제 | 탱크, 밸브, 센서 |
콘크리트 배치 플랜트에 안정적인 계량 시스템이 필요하십니까? GARLWAY는 전 세계 계약업체 및 건설 회사를 위한 윈치, 콘크리트 믹서, 배치 플랜트를 포함한 고정밀 건설 기계 전문 업체입니다. 일관된 품질과 효율성을 달성하도록 도와드리겠습니다. 프로젝트 요구 사항을 논의하려면 지금 바로 전문가에게 문의하세요!

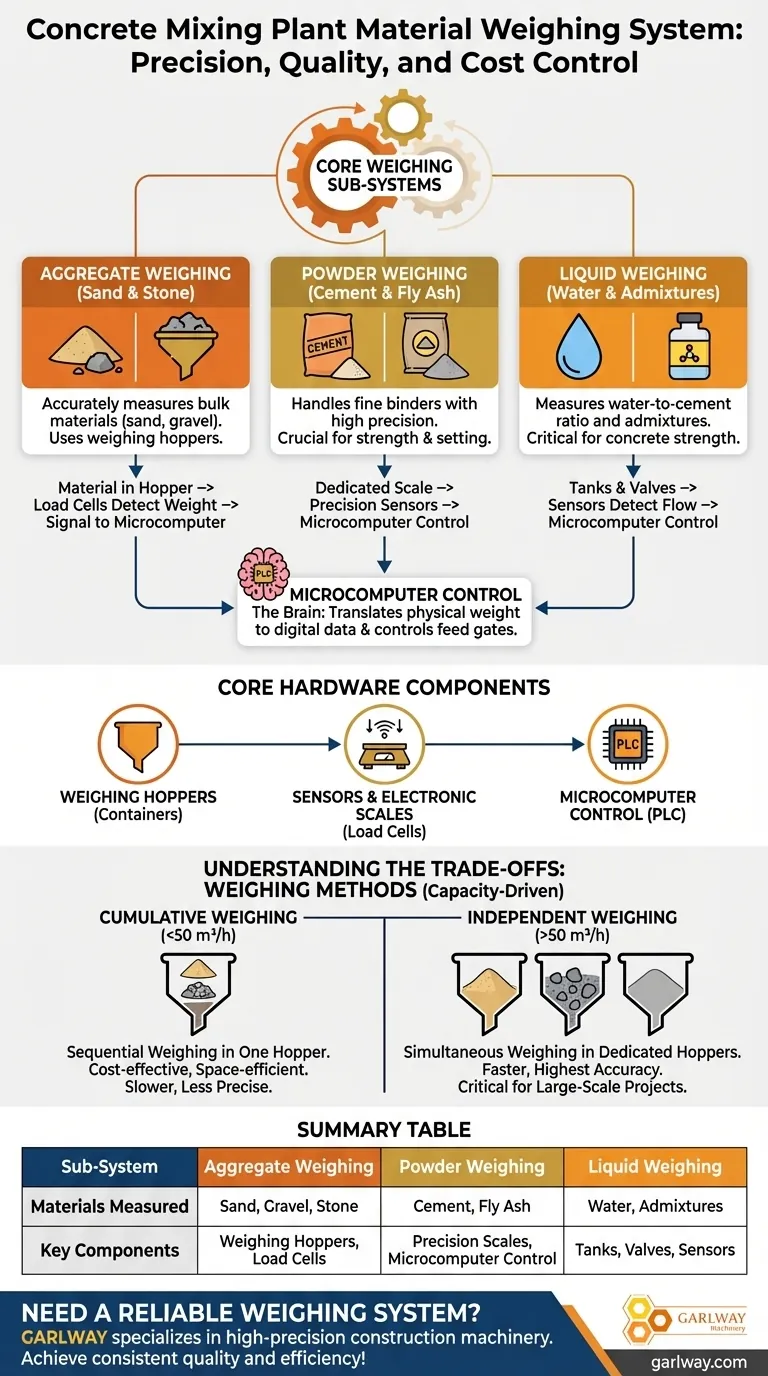

시각적 가이드
