콘크리트 배치 플랜트에서 액체 운송은 물과 액체 혼화제를 저장소에서 믹서로 이동시키는 공정입니다. 이 중요한 기능은 일반적으로 펌프, 파이프 및 밸브 시스템에 의해 처리되며, 플랜트의 자동 제어 시스템에 의해 관리되어 각 배치에 정확한 양이 전달되도록 합니다.
액체 운송의 핵심 목적은 단순히 유체를 이동시키는 것이 아니라 특정 혼합 설계에 필요한 정확하고 사전 계산된 무게의 물과 혼화제를 전달하는 것입니다. 이러한 정밀도는 최종 콘크리트의 작업성, 강도 및 내구성을 제어하는 데 기본입니다.
콘크리트 생산에서 액체의 역할
메커니즘을 살펴보기 전에 액체가 왜 그렇게 중요한지 이해하는 것이 중요합니다. 콘크리트의 모든 구성 요소는 목적을 가지며, 액체는 전체 화학 반응의 촉매제입니다.
물: 활성제
물은 수화 과정을 시작하여 시멘트와 반응하여 골재(모래와 돌)를 함께 고정하는 결합 페이스트를 형성합니다. 물-시멘트 비율은 콘크리트의 최종 강도와 내구성을 결정하는 가장 중요한 단일 요인입니다.
혼화제: 변형제
액체 혼화제는 콘크리트의 특성을 수정하는 데 사용되는 화학 첨가제입니다. 응결 시간 가속 또는 지연, 작업성(흐름성) 개선, 필요한 물의 양 감소 또는 열악한 조건에서의 내구성 향상에 사용될 수 있습니다.
액체 운송 시스템의 주요 구성 요소
액체 운송 시스템은 정확하고 일관된 혼합을 달성하는 데 각기 특정 역할을 하는 구성 요소의 통합 네트워크입니다.

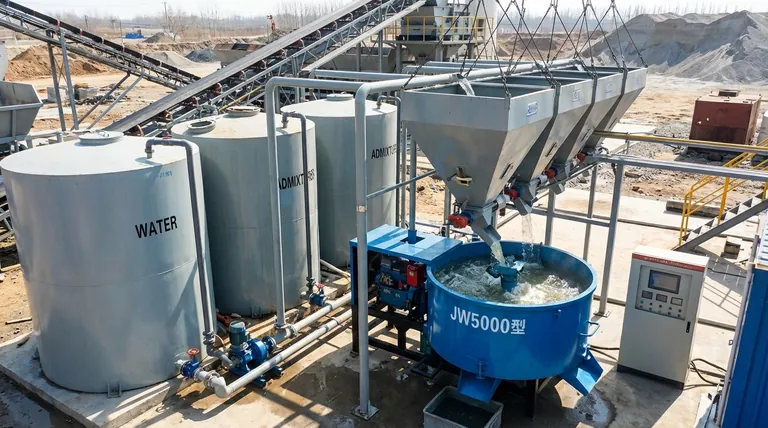

저장 탱크
이것이 시작점입니다. 플랜트에는 준비된 공급을 보장하기 위한 대형 물 탱크가 있습니다. 별도의 더 작은 용기에는 교차 오염을 방지하기 위해 각 유형의 액체 혼화제가 보관됩니다.
펌프 및 배관
펌프는 저장소에서 액체를 이동시키는 주요 메커니즘입니다. 파이프 및 밸브 네트워크는 물과 다양한 혼화제를 다음 목적지인 계량 시스템으로 라우팅합니다.
계량 시스템
이것이 시스템 정확도의 핵심입니다. 액체는 전용 계량 호퍼(또는 고정밀 미터로 측정)로 펌핑됩니다. 이 호퍼는 로드 셀에 장착되어 부피가 아닌 정확한 무게를 측정하여 온도 변화에 관계없이 최고의 정확도를 보장합니다.
제어 시스템(PLC)
전체 공정은 프로그래머블 로직 컨트롤러(PLC)에 의해 제어됩니다. 작업자는 혼합 설계를 입력하고 PLC는 밸브를 열고 닫고 펌프를 실행하여 각 액체의 목표 무게에 도달할 때까지 시스템을 자동화합니다.
액체 운송이 배치 공정에 어떻게 통합되는가
액체 운송은 독립적으로 이루어지지 않습니다. 고체 재료 취급과 병행하여 실행되는 신중하게 타이밍이 맞춰진 단계입니다.
1단계: 레시피 입력
작업자는 제어 시스템 소프트웨어에서 특정 콘크리트 혼합 설계를 선택합니다. 이 설계는 시멘트, 골재, 물 및 각 혼화제의 정확한 무게를 결정합니다.
2단계: 병렬 배치
골재와 시멘트가 자체 계량 호퍼에서 계량되는 동안 제어 시스템은 동시에 액체 운송 시스템을 활성화합니다.
3단계: 정확한 액체 투여
펌프는 물과 필요한 혼화제를 전용 계량 호퍼로 이동시킵니다. PLC는 실시간으로 저울을 모니터링하고 목표 무게가 달성되는 즉시 펌프를 차단합니다.
4단계: 믹서로 배출
모든 고체 및 액체 구성 요소가 정확하게 계량되면 제어 시스템은 이를 플랜트의 중앙 믹서로 배출합니다. 이 배출의 순서와 타이밍은 혼합 공정을 최적화하기 위해 프로그래밍되는 경우가 많습니다.
피해야 할 일반적인 함정
액체 운송 시스템의 고장은 콘크리트 전체 배치를 손상시켜 재료 낭비와 프로젝트 지연으로 이어질 수 있습니다.
부정확한 계량
계량 호퍼의 로드 셀이 정기적으로 보정되지 않으면 시스템은 지속적으로 잘못된 양의 액체를 전달합니다. 이것은 품질 관리 문제의 가장 일반적인 원인이며 물-시멘트 비율에 직접적인 영향을 미칩니다.
펌프 또는 밸브 고장
펌프의 기계적 고장이나 밸브 고착은 생산을 완전히 중단시킬 수 있습니다. 이는 강력한 예방 유지 보수 일정이 필요함을 강조합니다.
혼화제 오염
서로 다른 호환되지 않는 혼화제에 대해 동일한 라인이나 계량기를 사용하면 오염이 발생할 수 있습니다. 이는 콘크리트의 거동 및 성능에 예측할 수 없고 바람직하지 않은 영향을 미칠 수 있습니다.
온도 변동
물의 온도는 콘크리트의 응결 시간에 상당한 영향을 미칠 수 있습니다. 많은 고급 플랜트에는 연중 일관된 온도를 유지하기 위해 물 저장 시스템에 히터 또는 냉각기가 통합되어 있습니다.
목표에 맞는 올바른 선택
신뢰할 수 있는 액체 시스템을 보장하는 것은 고품질 콘크리트를 일관되게 생산하는 데 핵심입니다. 유지 보수 및 운영 초점은 기본 목표와 일치해야 합니다.
- 배치 간 일관성이 주요 초점이라면: 모든 액체 계량 시스템 및 미터의 일일 및 주간 보정을 우선시하십시오.
- 플랜트 가동 시간 극대화가 주요 초점이라면: 액체 라인의 모든 펌프, 밸브 및 기계 부품에 대한 엄격한 예방 유지 보수 일정을 구현하십시오.
- 고성능 콘크리트 생산이 주요 초점이라면: 오염 위험을 제거하기 위해 각 중요 액체 혼화제에 대해 완전히 분리된 저장, 펌핑 및 계량 시스템을 갖추고 있는지 확인하십시오.
궁극적으로 플랜트의 액체 운송 시스템을 마스터하는 것은 생산하는 모든 입방 미터의 콘크리트 품질과 성능을 보장하는 데 기본입니다.
요약 표:
| 구성 요소 | 주요 기능 |
|---|---|
| 저장 탱크 | 물과 액체 혼화제를 보관합니다. |
| 펌프 및 배관 | 액체를 계량 호퍼로 운송합니다. |
| 계량 시스템 | 로드 셀을 통해 액체 무게를 정확하게 측정합니다. |
| 제어 시스템(PLC) | 혼합 설계에 따라 투여를 자동화합니다. |
GARLWAY로 일관되고 고품질의 콘크리트를 생산하십시오.
당사의 콘크리트 배치 플랜트는 최적의 강도와 내구성을 위해 정확한 물 및 혼화제 투여량을 제공하는 정밀 액체 운송 시스템으로 설계되었습니다. 대규모 건설 회사이든 전문 계약자이든 GARLWAY는 전 세계 프로젝트 요구를 충족하는 윈치, 믹서 및 배치 플랜트를 포함한 신뢰할 수 있는 기계를 제공합니다.
배치 공정을 최적화할 준비가 되셨습니까? 맞춤형 솔루션을 위해 지금 전문가에게 문의하십시오!

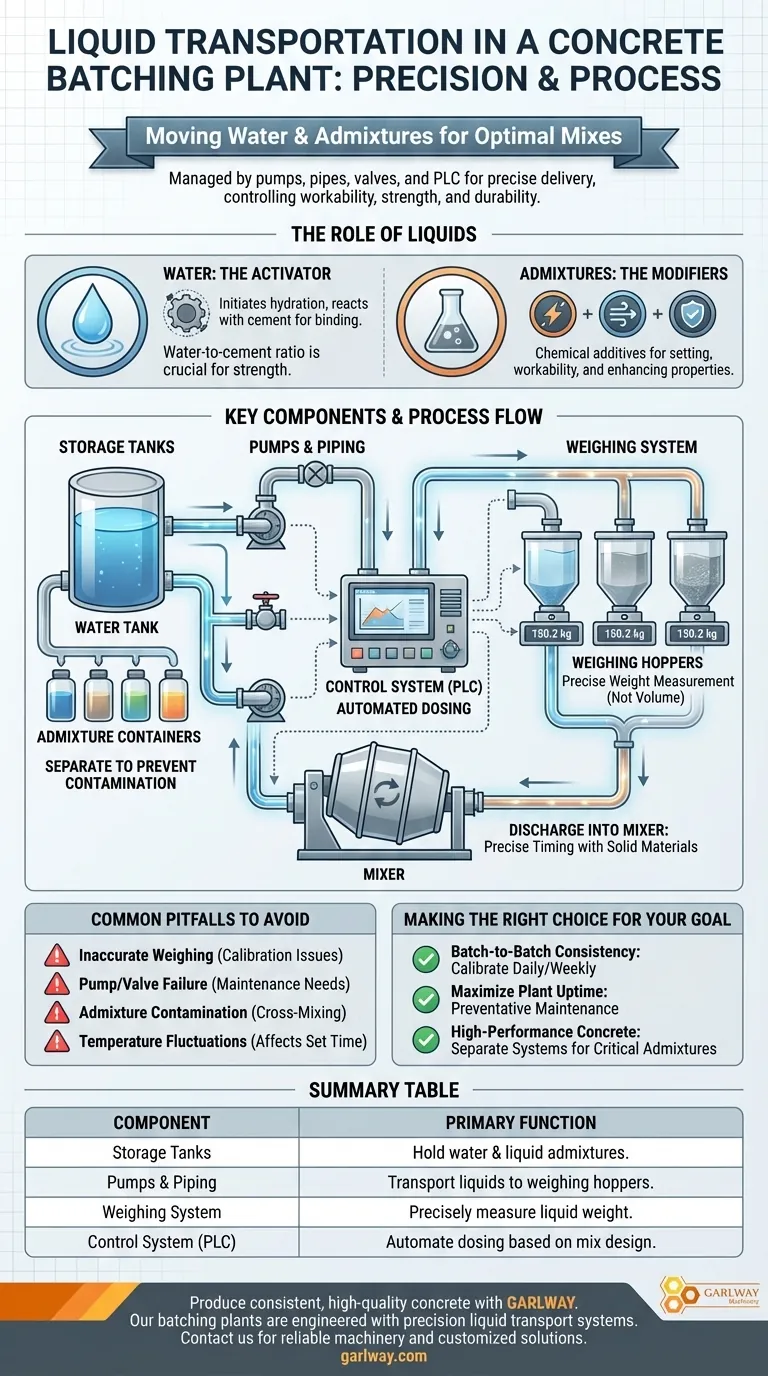

시각적 가이드
