간단히 말해, 회전식 배치 믹서의 흡입구와 배출구 양 끝에 위치한 트런온 링이 내부 샤프트와 씰의 필요성을 제거합니다. 이 링은 믹싱 드럼 전체를 외부에서 지지하여 혼합되는 재료와 접촉하는 내부 기계 부품 없이 드럼이 회전할 수 있도록 합니다.
회전식 배치 믹서의 핵심 설계 원리는 오염 및 마모 지점을 제거하는 것입니다. 외부 트런온 링을 지지 및 회전에 사용함으로써 다른 믹서 유형에서 일반적인 작동 문제의 원인이 되는 내부 샤프트와 씰을 완전히 제거합니다.
핵심 설계 원리: 외부 회전
이 믹서의 특징은 지지 및 회전 방식입니다. 용기를 관통하는 중앙 샤프트에 의존하는 대신 견고한 외부 시스템을 사용합니다.
트런온 링 작동 방식
트런온 링은 믹싱 드럼의 각 끝에 부착된 고강도 원형 강철 밴드입니다. 이 링은 믹서의 주행 트랙 역할을 합니다.
전체 드럼 어셈블리는 외부 트런온 롤러(또는 바퀴) 세트에 놓여 회전합니다. 이 설계는 내부 구조 없이 믹서와 내용물의 전체 하중을 지지 프레임으로 효과적으로 전달합니다.
내부 샤프트 제거
회전력과 지지가 드럼 외부에서 가해지기 때문에 중앙 샤프트는 완전히 불필요해집니다. 이로 인해 완전히 막힘 없는 내부 믹싱 챔버가 생성됩니다.
샤프트 씰의 필요성 제거
샤프트 씰은 샤프트가 재료를 포함하면서 용기 벽을 통과해야 할 때만 필요합니다. 이 설계에는 내부 샤프트가 없으므로 제품과 접촉할 수 있는 샤프트 씰이 필요하지 않습니다.
운영에 대한 실제 영향
이 샤프트리스 설계는 공정 품질, 위생 및 유지보수에 직접적이고 실질적인 이점을 제공합니다.
막힘 없는 재료 흐름
내부 샤프트나 패들이 방해가 되지 않으므로 재료는 드럼 전체 직경에 걸쳐 자유롭게 텀블링, 캐스케이드 및 퍼질 수 있습니다. 이 부드러운 작동은 민감한 재료를 손상시키지 않고 균일한 혼합을 보장합니다.
우수한 위생 및 순도
내부 부품이 없으면 재료가 갇힐 수 있는 틈새와 접촉 지점이 제거됩니다. 이는 배치 간 교차 오염의 위험을 크게 줄이고 위생을 훨씬 더 효과적으로 만듭니다.
간단한 세척 및 검사
매끄럽고 막힘 없는 내부는 근본적으로 더 쉽고 빠르게 세척할 수 있습니다. 참조에서 언급했듯이 이 설계는 종종 대형 접근 도어와 접이식 흡입 슈트로 보완되어 검사 및 세척을 위해 모든 내부 표면에 완전히 접근할 수 있습니다.
절충점 이해
샤프트리스 설계는 상당한 이점을 제공하지만 운영 맥락을 이해하는 것이 중요합니다.
부드러운 혼합에 중점
이 설계는 탁월하게 부드러운 혼합 작용을 제공합니다. 고체 혼합, 입자 코팅 또는 부서지기 쉬운 재료 혼합에 이상적이지만 점성 페이스트 또는 특정 화학 반응과 같은 응용 분야에 필요한 고전단력은 제공하지 않습니다.
유지보수는 외부에서
씰과 같은 내부 마모 부품을 제거하여 유지보수가 단순화됩니다. 그러나 외부 구동 부품에 중점을 둡니다. 트런온 롤러와 링의 올바른 정렬 및 윤활은 장기적이고 안정적인 작동에 중요합니다.
목표에 맞는 올바른 선택
이 핵심 설계 기능을 이해하면 믹서를 특정 공정 요구 사항에 맞출 수 있습니다.
- 제품 순도와 교차 오염 방지가 주요 초점인 경우: 트런온 링으로 지지되는 샤프트리스 설계는 주요 오염 지점을 제거하므로 우수한 솔루션입니다.
- 빠른 세척 및 배치 전환이 주요 초점인 경우: 막힘 없는 매끄러운 내부는 위생에 필요한 시간과 노력을 크게 줄입니다.
- 섬세하거나 부서지기 쉬운 재료 혼합이 주요 초점인 경우: 부드러운 텀블링 작용은 재료 손상을 유발할 수 있는 내부 교반기를 제거하여 재료 무결성을 보호합니다.
궁극적으로 이 설계는 가장 일반적인 고장 및 오염 지점을 엔지니어링하여 제품 품질과 운영 단순성을 우선시합니다.
요약 표:
| 기능 | 이점 | 영향 |
|---|---|---|
| 외부 트런온 링 | 드럼을 외부에서 지지 | 내부 샤프트 및 씰 제거 |
| 막힘 없는 내부 | 중앙 샤프트 또는 교반기 없음 | 부드러운 혼합, 우수한 재료 흐름 |
| 샤프트 씰 없음 | 관통 지점 없음 | 오염 방지, 위생 간소화 |
| 매끄러운 내부 표면 | 쉬운 접근 및 세척 | 더 빠른 배치 전환, 가동 중단 시간 감소 |
우수한 순도와 효율성으로 혼합 공정을 향상시킬 준비가 되셨습니까?
GARLWAY는 까다로운 응용 분야를 위해 설계된 견고하고 안정적인 콘크리트 믹서 및 배치 플랜트를 포함한 고성능 건설 기계를 전문으로 합니다. 내구성이 뛰어나고 유지보수가 쉬운 장비에 대한 당사의 전문 지식은 건설 회사 또는 계약업체가 더 높은 생산성과 일관된 결과를 달성하도록 도울 수 있습니다.
지금 전문가에게 문의하여 GARLWAY 믹서가 특정 혼합 문제를 어떻게 해결하고 운영에 가치를 더할 수 있는지 논의하십시오.

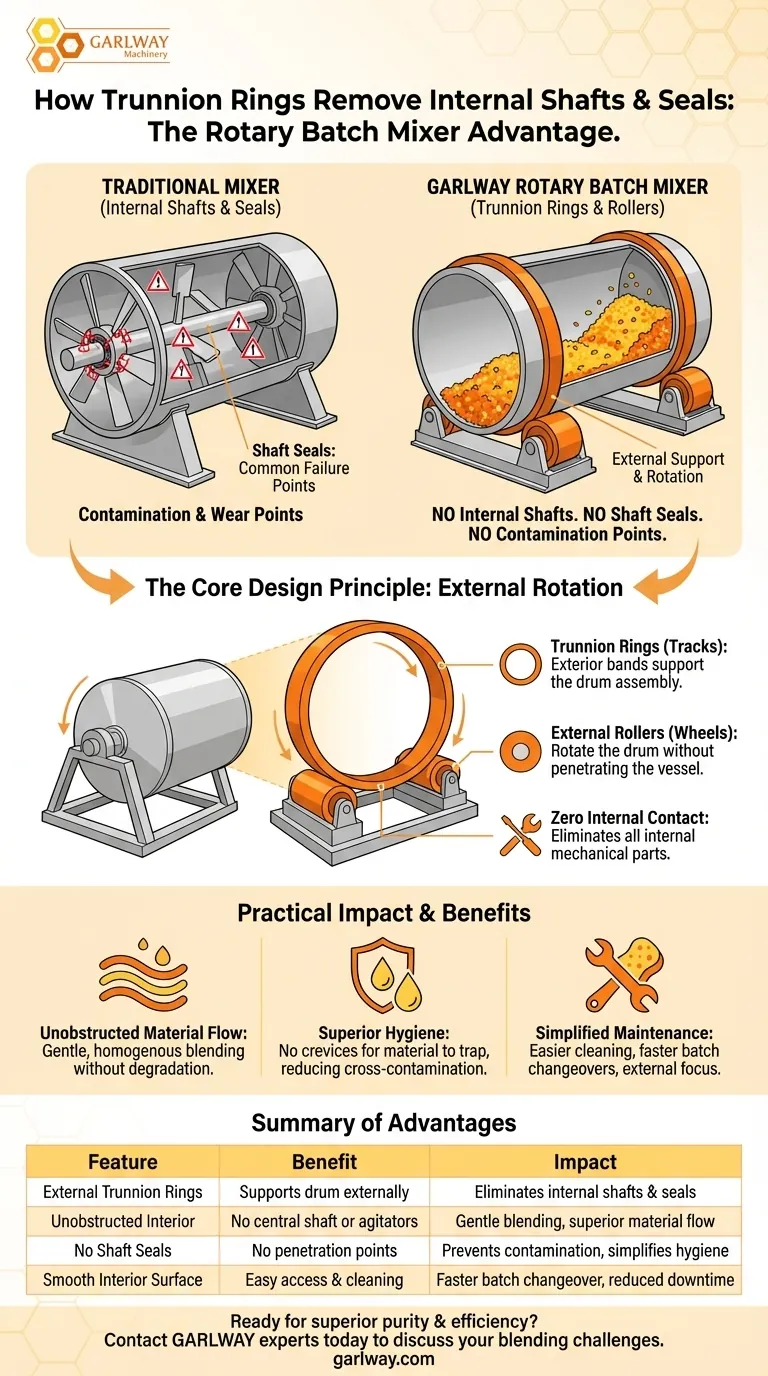

시각적 가이드
