권양 시스템이란 무엇인가요? 광업 및 건설용 호이스트 메커니즘 가이드

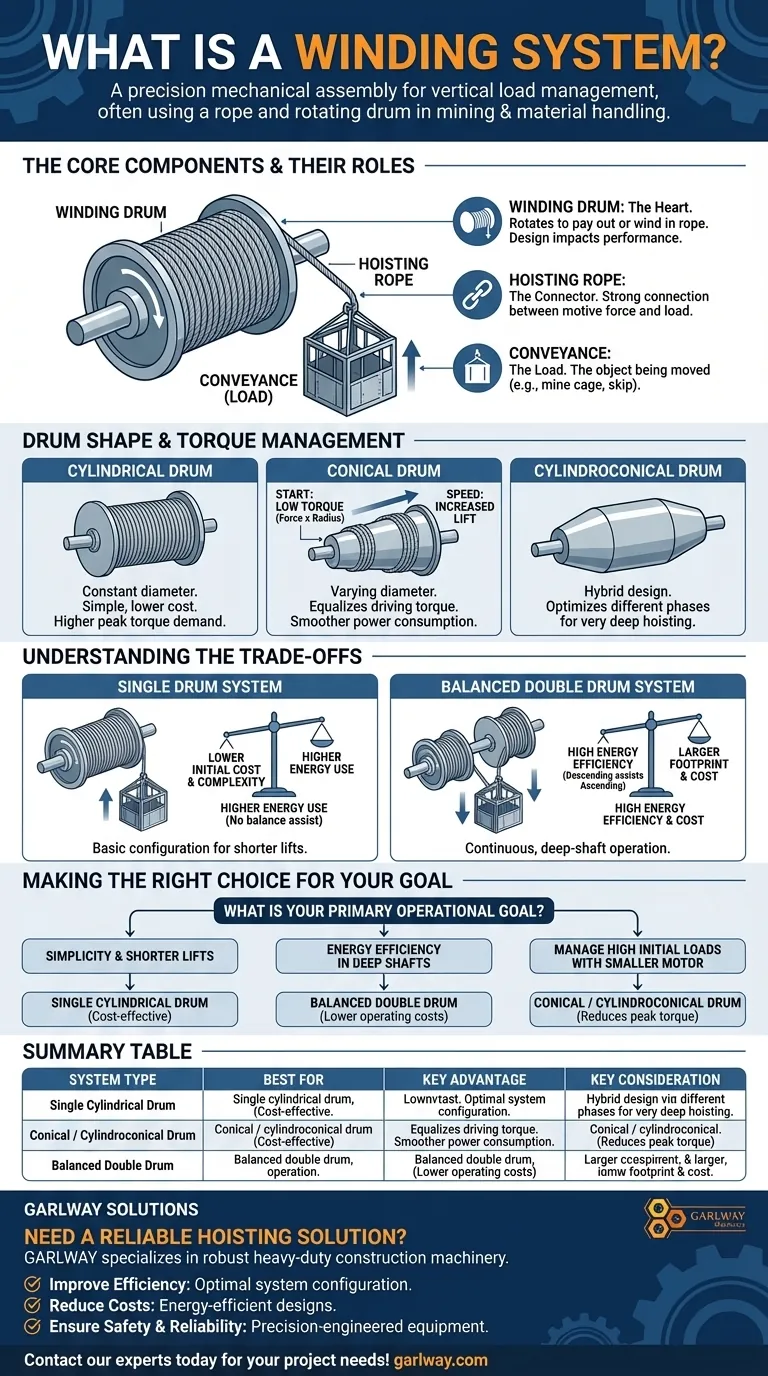

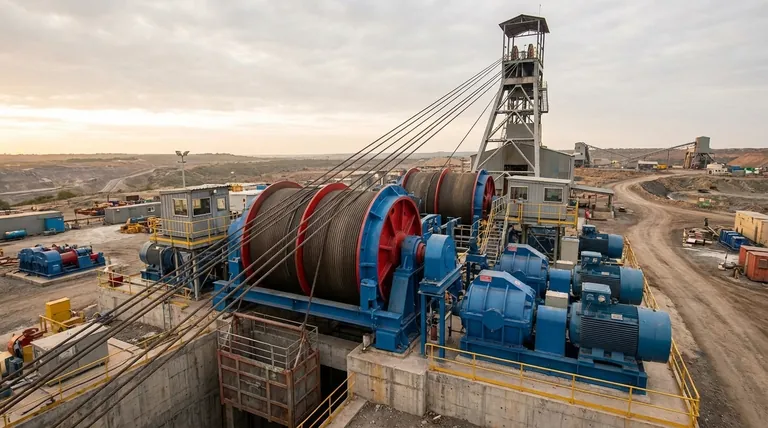

핵심적으로, 권양 시스템은 회전하는 드럼에 감긴 로프를 사용하여 운반구라고 하는 하중을 들어 올리고 내리도록 설계된 기계식 어셈블리입니다. 이 기본적인 호이스트 메커니즘은 광업 및 대규모 자재 취급과 같이 엄청난 무게를 정밀하고 제어된 방식으로 수직으로 이동해야 하는 분야의 운영의 중추입니다. 일반적인 구성은 드럼 권양 시스템으로, 하나 이상의 로프가 운반구에 직접 부착되어 큰 드럼에 감깁니다.

권양 시스템의 주요 목적은 단순히 하중을 들어 올리는 것이 아니라 그렇게 하는 데 필요한 엄청난 토크와 에너지를 정밀하게 관리하는 것입니다. 권양 드럼의 물리적 모양은 시스템의 효율성과 전력 요구 사항에 직접적인 영향을 미치는 중요한 엔지니어링 선택입니다.

핵심 구성 요소 및 역할

드럼 권양 시스템은 잠재적으로 엄청난 규모에도 불구하고 몇 가지 핵심 원리에 따라 작동하며 몇 가지 중요한 구성 요소로 구성됩니다. 각 부품의 기능을 이해하는 것은 시스템 전체를 파악하는 데 필수적입니다.

권양 드럼

권양 드럼은 시스템의 심장입니다. 로프를 풀거나(하중 내리기) 감는(하중 올리기) 큰 실린더입니다. 디자인은 시스템 성능에 매우 중요합니다.

호이스트 로프

이것은 동력과 하중 사이의 연결입니다. 로프는 드럼에 감겨 있으며, 특히 깊은 갱도 응용 분야에서 운반구, 내용물 및 자체 상당한 무게를 지탱할 만큼 충분히 강해야 합니다.

운반구

운반구는 이동되는 물체에 대한 업계 용어입니다. 작업자 운송용 갱도 케이지, 광석 운반용 스킵 또는 엘리베이터 카일 수 있습니다.

드럼 모양이 중요한 설계 선택인 이유

권양 드럼의 기하학적 구조는 임의적이지 않습니다. 토크 관리를 물리적 과제에 대한 직접적인 해결책입니다. 모양은 구동 모터 성능을 최적화하기 위해 선택됩니다.

원통형 드럼

이것은 가장 간단한 디자인으로, 전체 길이에 걸쳐 일정한 직경을 특징으로 합니다. 제조 및 유지 관리가 간단합니다. 드럼이 회전할 때마다 같은 길이의 로프가 감기거나 풀립니다.

원추형 드럼

원추형 드럼은 직경이 작았다가 커지는 가변 직경을 가집니다. 이 영리한 디자인은 호이스트 전체에 걸쳐 모터에 필요한 구동 토크를 균등화하는 데 도움이 됩니다.

운반구가 가장 낮은 지점에 있을 때 로프의 길이는 최대이고 모터의 부하는 가장 높습니다. 로프는 원뿔의 더 작은 직경에 감기기 시작하며, 이는 리프트를 시작하는 데 더 적은 토크가 필요합니다(토크 = 힘 x 반경). 운반구가 올라가고 매달린 로프의 무게가 감소함에 따라 로프는 점차 더 큰 직경에 감겨 리프트 속도가 증가합니다.

원통원추형 드럼

이것은 하이브리드 디자인으로, 중앙에 원통형 부분과 각 끝에 원추형 부분이 있습니다. 두 모양의 이점을 결합하며 매우 깊은 호이스트 응용 분야에서 리프트의 다른 단계를 최적화하는 데 자주 사용됩니다.

절충점 이해

권양 시스템을 선택하는 것은 효율성, 복잡성 및 비용의 균형을 맞추는 것을 포함합니다. 각 설계 구성은 특정 운영 요구 사항과 비교하여 평가해야 하는 장단점이 다릅니다.

단일 드럼 대 이중 드럼 시스템

단일 드럼 시스템은 가장 기본적인 구성입니다. 대조적으로, 이중 드럼 시스템은 종종 공통 샤프트에 두 개의 드럼을 사용합니다. 이를 통해 두 개의 운반구가 균형을 이루며 작동할 수 있습니다. 하나가 올라갈 때 다른 하나는 내려갑니다. 하강하는 운반구의 무게는 상승하는 운반구를 들어 올리는 데 도움이 되어 순수하게 필요한 에너지를 크게 줄입니다.

토크 관리 대 기계적 복잡성

원추형 드럼을 사용하는 주된 이유는 구동 모터의 최대 토크 요구 사항을 줄이는 것으로, 초기 모터 비용을 절감하고 전력 소비를 원활하게 할 수 있습니다. 그러나 이 이점은 단순한 원통형 드럼에 비해 제조하기 더 복잡하고 비싼 드럼을 희생해야 합니다.

효율성의 비용

균형 잡힌 이중 드럼 시스템은 지속적인 작동에 훨씬 더 에너지 효율적이지만, 기계적으로 더 복잡하고 물리적 공간이 더 크며 단순한 단일 드럼 윈더보다 초기 자본 비용이 더 높습니다.

목표에 맞는 올바른 선택

최적의 권양 시스템은 특정 응용 분야에 따라 완전히 달라집니다. 주요 운영 목표가 최상의 구성을 결정합니다.

단순성과 짧은 리프트가 주요 초점이라면: 단일 원통형 드럼 윈더는 가장 직접적이고 비용 효율적인 솔루션을 제공합니다.
깊은 갱도에서의 에너지 효율성이 주요 초점이라면: 균형 잡힌 이중 드럼 시스템은 하강하는 하중을 사용하여 상승하는 하중을 돕는 방식으로 운영 비용을 관리하는 데 필수적입니다.
작은 모터로 높은 초기 하중을 관리하는 것이 주요 초점이라면: 원추형 또는 원통원추형 드럼은 정지 상태에서 가속하는 동안 최대 토크 요구 사항을 줄이도록 특별히 설계되었습니다.

궁극적으로 드럼 모양, 시스템 구성 및 토크 간의 상호 작용을 이해하는 것이 안전하고 효율적인 호이스트 솔루션을 설계하는 열쇠입니다.

요약표:

시스템 유형	가장 적합한 용도	주요 장점	주요 고려 사항
단일 원통형 드럼	짧은 리프트, 단순성	낮은 초기 비용, 쉬운 유지 보수	높은 최대 토크 요구 사항
원추형 / 원통원추형 드럼	깊은 갱도, 높은 초기 하중	최대 모터 토크 감소, 부드러운 작동	높은 제조 복잡성 및 비용
균형 잡힌 이중 드럼	연속, 깊은 갱도 작동	높은 에너지 효율성, 낮은 운영 비용	더 큰 공간 차지, 높은 초기 자본 비용
