핵심적으로 윈들라스의 설계 원리는 회전 운동을 강력한 선형 당김으로 변환하는 것입니다. 휠과 액슬 시스템의 기계적 이점을 활용하며, 종종 기어로 강화되어 크랭크를 돌리는 것과 같은 작은 입력 힘을 선박의 닻과 같은 무거운 짐을 들어 올릴 수 있는 훨씬 더 큰 힘으로 증폭시킵니다.
기본 원리는 거리를 힘과 교환하는 것입니다. 긴 회전 거리(손잡이를 여러 번 돌림)에 걸쳐 작은 힘을 가함으로써 윈들라스는 짧은 선형 거리(짐을 천천히 들어 올림)에 걸쳐 큰 당김 힘을 생성합니다.
핵심 구성 요소 및 역할
윈들라스는 단순한 기계이지만, 그 효과는 부품이 함께 작동하여 기계적 이점을 만드는 방식에서 비롯됩니다. 각 구성 요소를 이해하면 힘이 어떻게 증폭되는지 알 수 있습니다.
입력: 크랭크축 또는 모터
이것이 시스템에 에너지가 들어가는 곳입니다. 사용자가 크랭크를 돌리거나 모터가 회전 동력을 제공합니다. 여기서 핵심 요소는 회전 반경입니다. 크랭크 손잡이가 길수록 더 큰 지렛대 역할을 합니다.
증폭기: 기어 트레인
항상 보이는 것은 아니지만 대부분의 현대식 윈들라스는 내부 기어를 사용합니다. 모터 또는 크랭크에 의해 구동되는 작은 기어가 드럼에 연결된 훨씬 더 큰 기어를 돌립니다. 이 기어 감속은 힘 증폭의 주요 원천이며, 속도를 줄이면서 토크를 극적으로 증가시킵니다.
출력: 드럼 또는 배럴
이것은 시스템의 액슬입니다. 로프, 케이블 또는 앵커 체인이 이 중앙 배럴 주위에 감깁니다. 드럼의 작은 반경은 중요합니다. 크랭크의 반경 또는 기어링의 유효 반경에 비해 드럼의 반경이 작을수록 기계적 이점이 커집니다.
기계적 이점의 물리학
윈들라스의 "마법"은 전혀 마법이 아닙니다. 그것은 단순한 기계로 알려진 휠과 액슬의 고전적인 예입니다.
휠과 액슬 원리
크랭크의 경로를 큰 "휠"로, 드럼을 "액슬"로 생각하십시오. 큰 휠의 가장자리에 가해진 힘은 작은 액슬 표면에서 증폭됩니다. 이 간단한 관계가 윈들라스의 힘의 기초입니다.
거리를 힘과 교환
공짜 에너지는 없습니다. 힘에서 얻은 이점은 거리로 지불해야 합니다. 닻을 1피트 들어 올리려면 30피트의 원형 경로를 통해 크랭크 손잡이를 돌려야 할 수 있습니다. 이 상충 관계가 인간이나 작은 모터가 작업을 수행할 수 있도록 합니다.
이점 계산
이론적 기계적 이점은 크랭크 회전 반경과 드럼 반경의 비율입니다. 2인치 반경 드럼을 돌리는 12인치 크랭크 손잡이는 기어를 고려하기 전에도 6:1의 이점을 제공합니다.
상충 관계 이해
완벽한 기계 시스템은 없습니다. 윈들라스의 설계는 주요 상충 관계에 의해 좌우되며 실제 제한 사항의 영향을 받습니다.
힘 대 속도
이것이 가장 중요한 상충 관계입니다. 최대 리프팅 힘을 위해 설계된 윈들라스(큰 기어 감속비 포함)는 매우 느릴 것입니다. 반대로 고속 인양을 위해 설계된 윈들라스는 훨씬 낮은 인양 용량을 갖게 됩니다.
마찰의 영향
에너지는 항상 윈들라스 내부의 기어 및 베어링 마찰로 인해 손실됩니다. 이는 실제 출력 힘이 이론적으로 계산된 힘보다 항상 약간 적다는 것을 의미합니다. 잘 유지 관리되고 적절하게 윤활된 부품은 이러한 손실을 최소화합니다.
재료 및 구조적 한계
기계적 이점은 기계 자체가 관련된 힘을 견딜 수 없다면 무용지물입니다. 체인의 강도, 드럼의 무결성 및 갑판에 대한 장착 보안은 모두 중요한 제한 요소입니다.
목표에 적용하는 방법
핵심 원리를 이해하면 의도된 목적에 따라 윈들라스를 평가할 수 있습니다.
- 최대 중량 리프팅이 주요 초점이라면: 가장 높은 기계적 이점을 가진 설계를 선택해야 합니다. 이는 높은 기어 감속비와 긴 크랭크 또는 강력한 모터를 의미합니다.
- 속도가 주요 초점이라면: 낮은 기어비 또는 직접 구동 시스템을 선택해야 하며, 이는 최대 당김 힘을 제한한다는 점을 이해해야 합니다.
궁극적으로 길고 쉬운 회전을 짧고 강력한 당김으로 변환하는 간단한 원리가 윈들라스가 최소한의 노력으로 막대한 작업을 수행할 수 있도록 합니다.
요약 표:
| 설계 원리 | 핵심 기능 | 핵심 구성 요소 |
|---|---|---|
| 힘 증폭 | 작은 회전력을 큰 선형 당김으로 변환 | 기어 트레인 및 드럼 |
| 휠과 액슬 | 거리를 힘과 교환하여 기계적 이점 적용 | 크랭크축 및 배럴 |
| 상충 관계 | 리프팅 힘과 인양 속도 균형 | 기어비 설계 |
건설 또는 해양 프로젝트에 강력하고 신뢰할 수 있는 윈치가 필요하신가요? GARLWAY는 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 중장비 건설 기계를 전문으로 합니다. 당사의 장비는 최대 기계적 이점과 내구성을 위해 설계되어 전 세계 건설 회사 및 계약업체가 무거운 짐을 쉽게 처리할 수 있도록 돕습니다. 지금 전문가에게 문의하여 특정 요구 사항에 맞는 완벽한 윈치 솔루션을 찾으십시오!

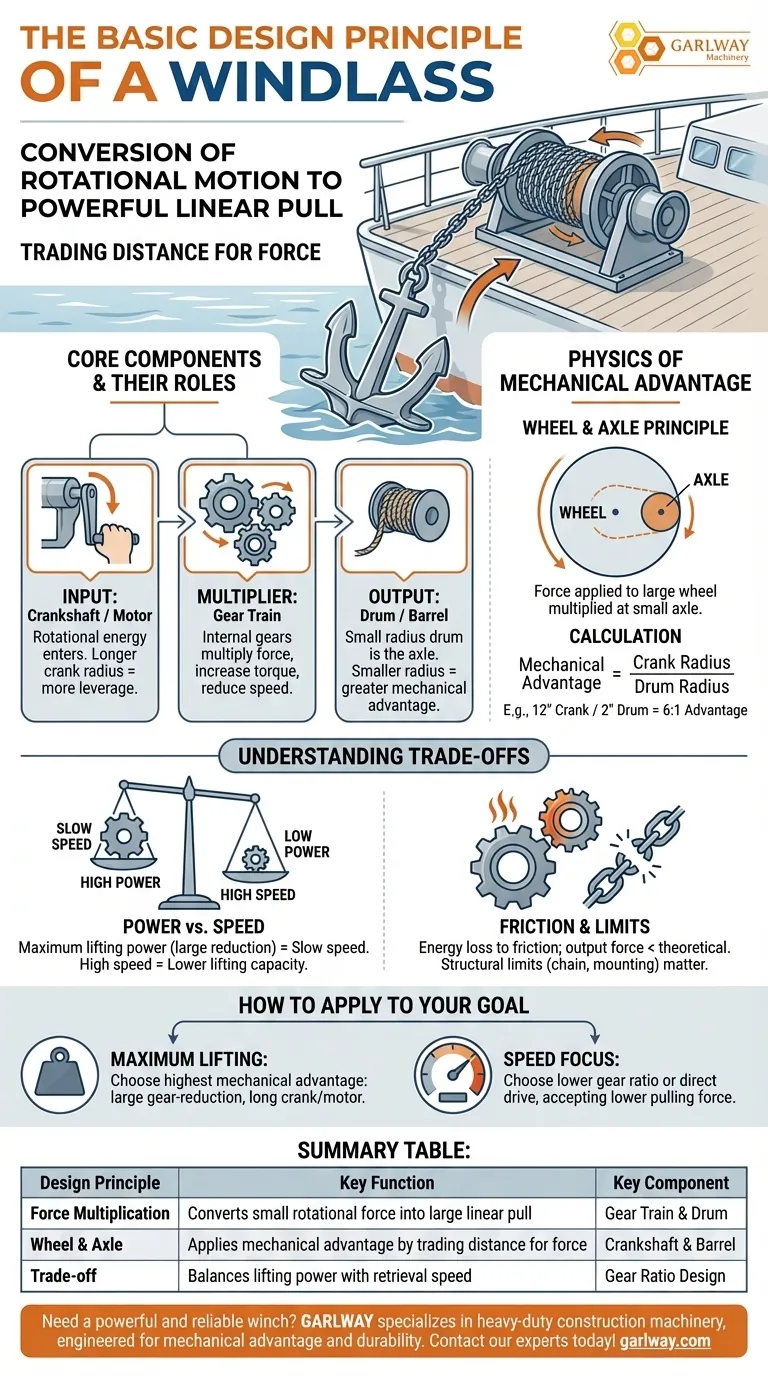

시각적 가이드
