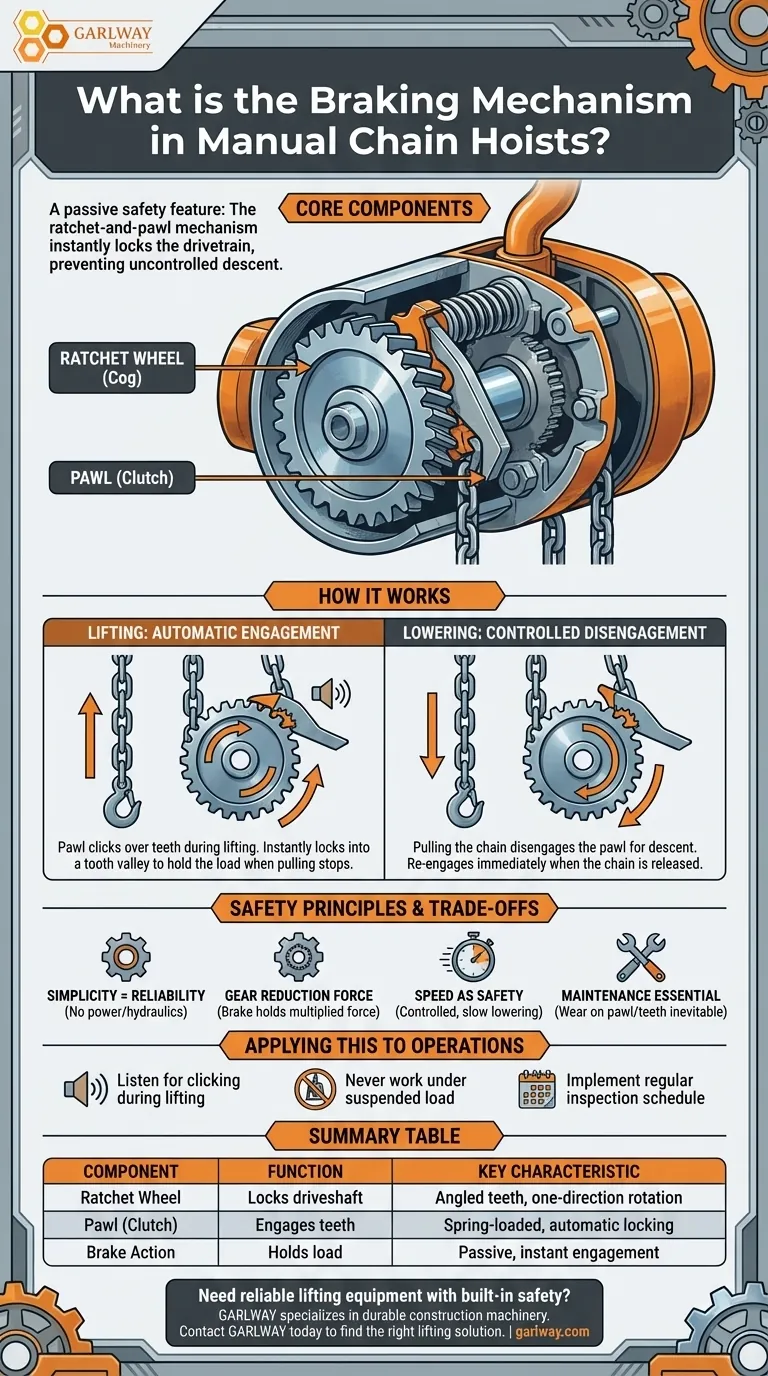

수동 체인 호이스트의 제동 메커니즘은 무엇인가요? 간단하고 자동적인 안전 시스템 설명

제동 메커니즘은 수동 체인 호이스트에서 매우 간단하고 안정적인 기계식 하중 브레이크입니다. 이 브레이크는 래칫 휠과 폴(클러치라고도 함)을 중심으로 제작되었으며, 작업자가 체인을 당기는 것을 멈추면 자동으로 작동하여 하중을 안전하게 고정합니다.

수동 호이스트의 브레이크는 사용자가 작동시키는 능동적인 시스템이 아니라 수동적인 안전 기능입니다. 래칫 및 폴 메커니즘은 체인에서 당기는 힘이 제거되는 즉시 구동계를 잠가 제어되지 않는 하강을 방지하도록 설계되었습니다.

브레이크 시스템의 핵심 구성 요소

브레이크가 작동하는 방식을 이해하려면 먼저 주요 기계 부품을 인식해야 합니다. 복잡한 전자 장치나 유압 장치 대신 기본적인 물리학에 의존하는 우아한 단순성을 갖춘 디자인입니다.

브레이크의 핵심은 래칫 휠입니다. 이것은 호이스트의 주 구동축에 고정된 특수 모양의 경사진 이빨을 가진 기어입니다.

이 이빨의 각도는 매우 중요합니다. 한 방향(리프팅)으로는 자유롭게 회전하도록 허용하지만, 반대 방향(하강)으로는 회전을 막고 잠그도록 설계되었습니다.

폴은 래칫 휠 옆에 위치한 작고 일반적으로 스프링 장착된 레버 또는 걸쇠입니다. 래칫의 이빨과 맞물리도록 하는 것이 목적입니다.

호이스트가 리프팅될 때 폴은 경사진 이빨 위를 딸깍거리며 지나갑니다. 하중의 무게로 인해 호이스트가 역방향으로 회전하려고 하는 순간, 폴은 즉시 가장 가까운 래칫 이빨에 걸려 휠과 전체 기어 시스템을 제자리에 고정합니다.

브레이크의 작동은 체인을 당기는 방향과 직접적으로 연결됩니다. 리프팅 및 하강 작업의 직접적인 결과로 자동 작동합니다.

하중을 들어 올리기 위해 체인을 당기면 호이스트 내부 기어가 구동축을 회전시킵니다. 부착된 래칫 휠이 회전하면서 스프링 장착된 폴이 각 이빨 위를 딸깍거리는 소리를 냅니다.

당기는 것을 멈추면 하중의 무게가 구동축을 역방향으로 회전시키려고 합니다. 이 약간의 역방향 움직임은 즉시 폴이 가장 가까운 래칫 이빨에 단단히 걸리게 하여 추가적인 움직임을 방지하고 하중을 안전하게 고정합니다.

하중을 내리려면 체인을 반대 방향으로 당겨야 합니다. 이 동작은 폴을 래칫 휠에서 약간 들어 올리거나 분리하도록 설계되었습니다.

이 분리는 구동축이 회전하고 하중이 내려갈 수 있도록 합니다. 중요하게도, 이것은 체인을 적극적으로 당기는 동안에만 발생합니다. 체인을 놓는 순간 폴은 다시 맞물리고 브레이크가 다시 잠깁니다.

기계식 브레이크의 설계는 호이스트의 안전한 작동에 필수적이지만, 이해해야 할 고유한 특성이 있습니다.

이 시스템의 주요 장점은 순전히 기계적인 특성입니다. 전기 또는 유압 압력에 의존하지 않아 잠재적인 고장 지점을 최소화합니다. 수십 년간의 사용으로 입증된 견고성을 가지고 있습니다.

수동 호이스트는 높은 기어비를 사용하여 기계적 이점을 제공하므로 최소한의 노력으로 무거운 하중을 들어 올릴 수 있습니다. 이는 브레이크가 상당히 증폭된 힘을 지탱해야 함을 의미하므로 신뢰성이 매우 중요합니다.

내리기 위해 필요한 제어된 해제는 본질적으로 느린 과정을 만듭니다. 이것은 설계 결함이 아니라 충격 하중을 방지하고 체인이 놓였을 때 브레이크가 즉시 다시 맞물릴 시간을 확보하도록 보장하는 중요한 안전 기능입니다.

브레이크는 물리적 접촉에 기반한 기계 시스템이므로 폴과 래칫 이빨의 마모는 시간이 지남에 따라 불가피합니다. 과도한 마모는 브레이크가 하중을 지탱하는 능력을 손상시킬 수 있으므로 이러한 부품의 정기적인 검사가 필수적입니다.

브레이크의 기능을 이해하는 것은 수동 호이스트를 안전하고 효과적으로 사용하는 데 중요합니다.

주요 초점이 일상적인 리프팅이라면: 브레이크의 자동 작동을 신뢰하되, 리프팅 중 특유의 '딸깍' 소리를 항상 들어 폴이 올바르게 맞물리고 있음을 확인하십시오.
주요 초점이 작업자 안전이라면: 매달린 하중 아래에서 절대 작업하지 마십시오. 호이스트는 들어 올리고 내리기 위해 설계되었으며, 물체를 장기간 또는 무인으로 매달아 두기 위한 것이 아닙니다.
주요 초점이 장비 수명이라면: 브레이크 부품의 정기적인 검사 일정을 구현하십시오. 폴과 래칫의 마모는 호이스트의 가장 중요한 안전 시스템을 손상시킬 수 있습니다.

이 간단한 기계식 브레이크를 이해하면 호이스트를 효과적으로 사용할 뿐만 아니라 설계 의도에 따른 안전과 자신감을 가지고 사용할 수 있습니다.
