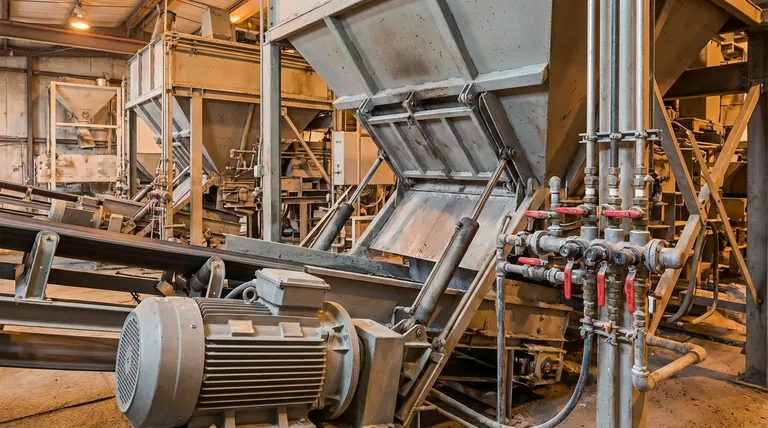

콘크리트 배치 플랜트에서 밸브는 재료와 공기의 흐름을 제어하는 게이트 역할을 하고, 피스톤은 게이트를 열고 닫는 데 필요한 직선적인 힘을 제공하며, 모터는 컨베이어 및 믹서와 같은 필수 기계를 구동하는 회전 동력을 공급합니다. 이 세 가지 구성 요소는 플랜트 내 기계적 작동의 기본 구성 요소로, 중앙 제어 시스템의 정확한 명령을 실행합니다.
배치 플랜트를 인체에 비유해 봅시다. 프로그래머블 로직 컨트롤러(PLC)는 뇌이고, 밸브, 피스톤, 모터는 최종 제품을 만들기 위해 뇌의 명령을 수행하는 조율된 동맥, 근육, 엔진입니다.
배치 플랜트 작동 방식
이러한 구성 요소의 역할을 이해하려면 먼저 콘크리트 생산 공정에 대한 개괄적인 시각이 필요합니다. 작동은 절대적인 정밀도로 재료를 이동, 계량 및 결합하는 일련의 과정입니다.
다섯 가지 핵심 시스템
콘크리트 배치 플랜트는 상호 연결된 다섯 가지 시스템으로 구성됩니다. 각 시스템은 작동을 위해 밸브, 피스톤, 모터에 의존합니다.
이 시스템은 재료 저장(사일로 및 호퍼), 재료 운반(컨베이어), 재료 계량, 콘크리트 믹서, 중앙 제어 시스템입니다.
밸브, 피스톤, 모터의 중요한 기능
이러한 구성 요소는 분리되어 있지 않습니다. 모든 배치 콘크리트가 정확한 사양을 충족하도록 긴밀하게 조율된 시퀀스로 함께 작동합니다.
밸브: 흐름의 게이트키퍼
밸브는 액체 또는 분말 재료의 흐름을 시작하고 중지하는 역할을 합니다.
배치 플랜트에서 주요 역할은 압축 공기를 사용하는 공압 시스템을 제어하는 것입니다. 밸브가 열리면 공기가 흐르고, 이는 피스톤을 활성화할 수 있습니다. 또한 계량 호퍼로 물과 화학 첨가제의 방출을 직접 제어합니다.
피스톤: 직선적인 힘의 원천
일반적으로 공압 시스템으로 구동되는 피스톤은 공기 압력을 강력한 직선 운동(직선적인 밀기 또는 당기기)으로 변환합니다.
가장 일반적인 작업은 골재 빈과 시멘트 계량기의 바닥에 있는 대형 클램쉘 게이트를 열고 닫는 것입니다. 제어 시스템이 올바른 무게에 도달했다고 판단하면 밸브에 신호를 보내 피스톤으로 공기를 보내고, 피스톤은 게이트를 강제로 닫습니다.
모터: 움직임의 엔진
모터는 플랜트의 거의 모든 움직임을 구동하는 회전 동력을 제공합니다.
주요 응용 분야에는 메인 사일로에서 시멘트를 끌어당기는 스크류 컨베이어 회전, 믹서로 골재를 운반하는 긴 벨트 컨베이어 구동, 그리고 가장 중요하게는 모든 구성 요소를 균질한 혼합물로 혼합하기 위해 메인 콘크리트 믹서를 구동하는 것이 포함됩니다.
중추 신경계: PLC
이러한 구성 요소 중 어느 것도 조정자 없이는 효과적이지 않습니다. 프로그래머블 로직 컨트롤러(PLC)는 전체 작동의 전자 두뇌입니다.
조정이 필수적인 이유
콘크리트 레시피는 정확한 비율의 문제입니다. PLC는 이러한 레시피를 저장하고 완벽하게 실행하여 정확한 밀리초에 모터를 시작하거나, 밸브를 열거나, 피스톤을 작동시키는 전기 신호를 보냅니다.
PLC가 모든 것을 조율하는 방법
예를 들어, 시멘트를 추가하기 위해 PLC는 스크류 컨베이어 모터를 시작합니다. 계량 호퍼가 목표 무게를 감지하면 PLC는 모터를 멈추고 공압 피스톤에 배출 게이트를 닫도록 명령합니다. 이러한 수준의 자동화는 배치마다 일관성을 보장합니다.
피해야 할 일반적인 함정
배치 플랜트의 신뢰성은 이러한 핵심 구성 요소의 상태와 직접적으로 연결됩니다. 고장 지점을 이해하는 것은 가동 시간과 품질을 유지하는 데 중요합니다.
밸브 오작동
공압 시스템의 밸브가 고착되거나 누출되면 피스톤이 느리게 열리거나 닫혀 재료 무게가 부정확해질 수 있습니다. 물 밸브가 고장 나면 전체 배치가 망가질 수 있습니다.
피스톤 및 공기 시스템 누출
피스톤에 동력을 공급하는 공압 시스템은 공기 누출에 취약합니다. 누출은 피스톤에 사용 가능한 힘을 감소시켜 게이트를 완전히 닫지 못하게 하고 계량의 정확성을 저해합니다.
모터 과부하 및 마모
믹서 모터는 플랜트의 주요 동력원으로 엄청난 부담 하에서 작동합니다. 과부하 또는 소손은 모든 생산을 즉시 중단시킵니다. 마찬가지로, 컨베이어 모터는 재료의 꾸준한 흐름을 보장하기 위해 유지 관리되어야 합니다.
목표에 맞는 올바른 선택
이러한 구성 요소가 어떻게 작동하는지 이해하면 운영 및 유지 관리 노력을 효과적으로 집중할 수 있습니다.
- 일관된 혼합 품질이 주요 초점이라면: 밸브와 제어되는 피스톤의 정밀도와 응답성에 주의를 기울여야 합니다. 이는 계량 정확성을 보장합니다.
- 운영 가동 시간이 주요 초점이라면: 치명적인 고장을 방지하기 위해 모터와 압축 공기 시스템의 정기적인 유지 관리는 필수적입니다.
- 생산 속도가 주요 초점이라면: 컨베이어 및 믹서 모터의 전력 등급은 재료를 얼마나 빨리 이동하고 혼합할 수 있는지를 결정하므로 중요합니다.
궁극적으로 이 세 가지 구성 요소는 제어 시스템의 디지털 명령을 콘크리트 생성의 물리적 작업으로 변환합니다.
요약 표:
| 구성 요소 | 주요 기능 | 배치 플랜트에서의 핵심 역할 |
|---|---|---|
| 밸브 | 공기, 물, 첨가제 흐름 제어 | 게이트키퍼 역할; 정확한 계량을 위한 재료 흐름 시작/중지 |
| 피스톤 | 직선적인 힘 생성 (밀기/당기기) | 골재 및 시멘트 빈의 무거운 배출 게이트 열기/닫기 |
| 모터 | 회전 동력 제공 | 컨베이어, 스크류 피더, 메인 콘크리트 믹서 구동 |
고품질 밸브, 피스톤, 모터로 제작된 신뢰할 수 있는 콘크리트 배치 플랜트가 필요하신가요?
GARLWAY는 전 세계 계약업체 및 건설 회사를 위한 콘크리트 배치 플랜트, 믹서, 윈치를 포함한 내구성 있는 건설 기계 엔지니어링을 전문으로 합니다. 저희 장비는 정밀도, 가동 시간 및 대량 생산을 위해 설계되었습니다.
생산 목표 달성을 도와드리겠습니다. 지금 바로 전문가에게 문의하여 특정 요구 사항을 논의하고 맞춤형 솔루션을 받으십시오.

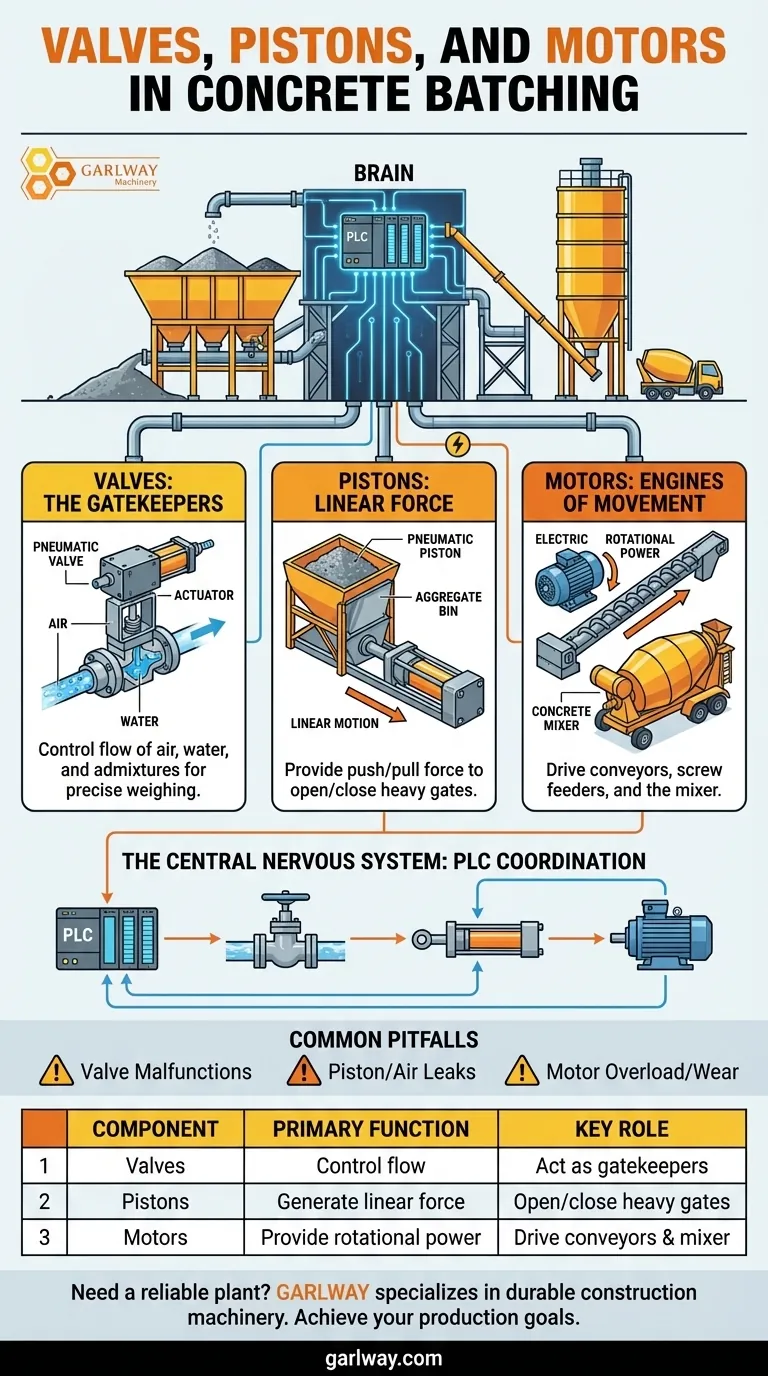

시각적 가이드
