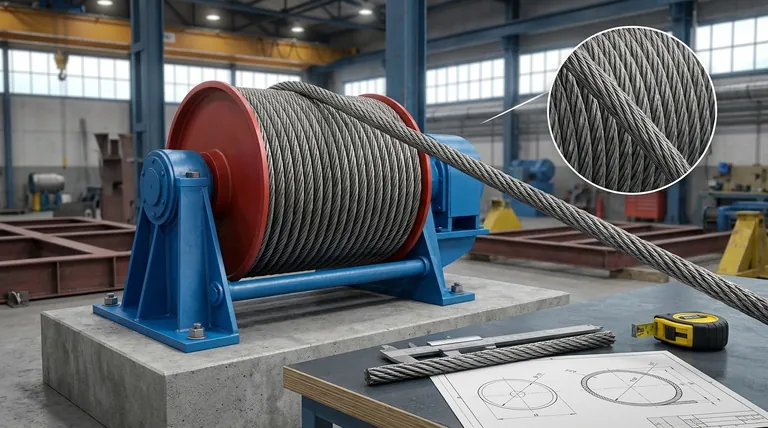

궁극적으로 윈치 드럼의 직경을 결정하는 주요 요인은 드럼이 담기도록 설계된 와이어 로프의 직경과 특성입니다. 권선 속도 및 전체 크기와 같은 요소도 중요한 설계 고려 사항이지만, 로프의 강도와 무결성을 보존해야 하는 근본적인 요구 사항에 비하면 모두 부차적입니다.
핵심 원리는 간단합니다. 와이어 로프를 너무 심하게 구부리면 안 됩니다. 굵은 로프를 작은 드럼에 강제로 감으면 극심한 내부 응력이 발생하여 피로와 조기 파손을 유발합니다. 따라서 로프의 최소 안전 굽힘 반경이 드럼의 최소 허용 직경을 결정합니다.
핵심 원리: 로프 무결성이 설계를 결정합니다
모터부터 기어, 프레임까지 전체 윈치 시스템은 와이어 로프의 기능을 지원하기 위해 제작됩니다. 로프는 원하는 하중 용량을 기준으로 선택되며, 드럼은 이를 안전하게 수용하도록 설계되어야 합니다.
로프가 시작점이 되는 이유
10,000파운드와 같은 윈치의 지정된 인장력은 와이어 로프가 정격 강도를 유지하는 경우에만 달성할 수 있습니다. 설계 프로세스는 충분한 안전 계수로 해당 하중을 처리할 수 있는 로프를 선택하는 것부터 시작됩니다.
중요한 D:d 비율
엔지니어는 D:d 비율이라는 핵심 지표를 사용하며, 이는 드럼 직경(D)과 와이어 로프 직경(d)을 비교합니다. 업계 표준 및 모범 사례는 로프가 너무 날카롭게 구부러지지 않도록 최소 비율을 의무화합니다.
작은 D:d 비율(굵은 로프에 비해 작은 드럼)은 개별 와이어 스트랜드에 굽힘 응력을 크게 증가시켜 빠른 피로, 마모 및 로프의 안전 작업 하중을 크게 감소시킵니다.
굽힘 응력의 물리학
두꺼운 금속 막대와 얇은 와이어를 구부리는 것을 상상해 보세요. 두꺼운 막대는 훨씬 더 많이 저항하고 더 큰 내부 응력을 경험합니다. 감을 때 드럼 곡선에 맞춰지도록 강요되는 로프 내부의 와이어 스트랜드에도 동일한 원리가 적용됩니다.
다른 요인이 드럼 직경과 상호 작용하는 방법
로프가 주요 동인이지만, 다른 요인들도 최종 설계를 좌우하는 복잡한 상충 관계 시스템의 일부입니다. 로프가 설정한 핵심 요구 사항의 결과이거나 조정입니다.
인장력 및 하중 용량
이는 로프와 직접적으로 연결됩니다. 더 높은 인장력은 더 굵고 강한 로프를 필요로 합니다. 더 굵은 로프는 안전한 D:d 비율을 유지하기 위해 더 큰 직경의 드럼이 필요합니다.
권선 속도 및 토크
드럼 직경은 모터의 레버 암 역할을 합니다.
- 더 큰 직경의 드럼은 회전당 더 많은 로프를 회수하여 선형 권선 속도가 빨라집니다. 그러나 동일한 인장력을 달성하려면 더 많은 토크(따라서 더 강력한 모터)가 필요합니다.
- 더 작은 직경의 드럼은 동일한 인장력을 위해 더 적은 토크가 필요하지만 로프를 더 느리게 회수합니다.
전체 윈치 크기
윈치의 물리적 크기는 주로 다른 구성 요소의 결과입니다. 대형 드럼은 이를 회전시키는 데 필요한 강력한 모터 및 견고한 기어와 결합되어 자연스럽게 더 크고 무거운 전체 장치가 됩니다.
상충 관계 이해
드럼 직경 선택은 성능, 내구성 및 물리적 제약 간의 균형 잡힌 작업입니다.
작은 드럼의 딜레마
더 작은 드럼은 더 작고 가벼운 윈치 설계를 가능하게 하여 모터의 토크 요구량을 줄입니다. 주요 단점은 와이어 로프에 상당한 응력과 마모가 증가하여 수명이 단축된다는 것입니다.
큰 드럼의 딜레마
더 큰 드럼은 로프 수명을 최대화하고 고속 회수를 달성하는 데 이상적입니다. 상충 관계는 더 크고 무거우며 더 강력한 모터와 기어박스가 필요하여 윈치의 전체 크기, 무게 및 비용이 증가한다는 것입니다.
"층 쌓기" 효과
로프가 드럼에 감기면서 각 연속적인 층은 유효 직경을 증가시킵니다. 이는 윈치의 인장력을 감소시키는 동시에 추가되는 각 층마다 라인 속도를 증가시키기 때문에 중요한 요소입니다. 더 작은 드럼은 첫 번째 층에서 마지막 층까지 인장력의 변화가 더 극적입니다.
애플리케이션에 맞는 올바른 선택
최종 드럼 직경은 특정 성능 목표를 충족하도록 설계된 엔지니어링된 절충안입니다.
- 컴팩트한 장치에서 최대 인장력을 우선시하는 경우: 설계는 로프의 최소 안전 비율을 충족하는 가능한 가장 작은 드럼을 사용할 가능성이 높으며, 상충 관계로 로프 수명 단축을 받아들입니다.
- 로프 수명과 고속 회수를 우선시하는 경우: 설계에는 더 큰 드럼이 특징이며, 더 강력한 구동 장치가 필요하고 물리적으로 더 큰 윈치가 됩니다.
- 균형 잡힌 범용 설계를 우선시하는 경우: 기계적 이점, 라인 속도, 로프 상태 및 장치의 전체 크기 간의 좋은 절충안을 제공하도록 드럼 직경이 신중하게 선택됩니다.
궁극적으로 윈치 드럼의 직경은 동력, 속도 및 재료 내구성의 물리학을 균형 잡는 기초 요소입니다.
요약 표:
| 주요 요인 | 드럼 직경에 미치는 영향 |
|---|---|
| 와이어 로프 직경(d) | 주요 동인: D:d 비율을 통해 최소 안전 드럼 직경(D)을 결정합니다. |
| D:d 비율(드럼:로프) | 안전 중요: 비율이 높을수록 굽힘 응력이 줄어들고 로프 수명이 연장됩니다. |
| 인장력 / 하중 | 부차적: 더 높은 힘은 더 강하고 굵은 로프를 필요로 하며, 이는 더 큰 드럼을 필요로 합니다. |
| 권선 속도 | 상충 관계: 더 큰 드럼은 라인 속도를 증가시키지만 더 많은 모터 토크가 필요합니다. |
| 전체 윈치 크기 | 결과: 더 큰 드럼은 더 크고 무거우며 더 강력한 전체 장치로 이어집니다. |
특정 요구 사항에 맞게 설계된 윈치가 필요하십니까?
올바른 윈치 드럼 직경을 선택하는 것은 성능, 안전 및 비용 효율성에 매우 중요합니다. GARLWAY는 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 견고한 건설 기계 엔지니어링을 전문으로 합니다. 프로젝트 요구 사항에 맞는 인장력, 라인 속도 및 로프 수명을 완벽하게 균형 잡힌 윈치를 선택하거나 맞춤 제작하는 데 도움을 드릴 수 있습니다.
오늘 저희 전문가에게 문의하여 장비가 내구성과 최고의 성능을 위해 제작되었는지 확인하십시오.

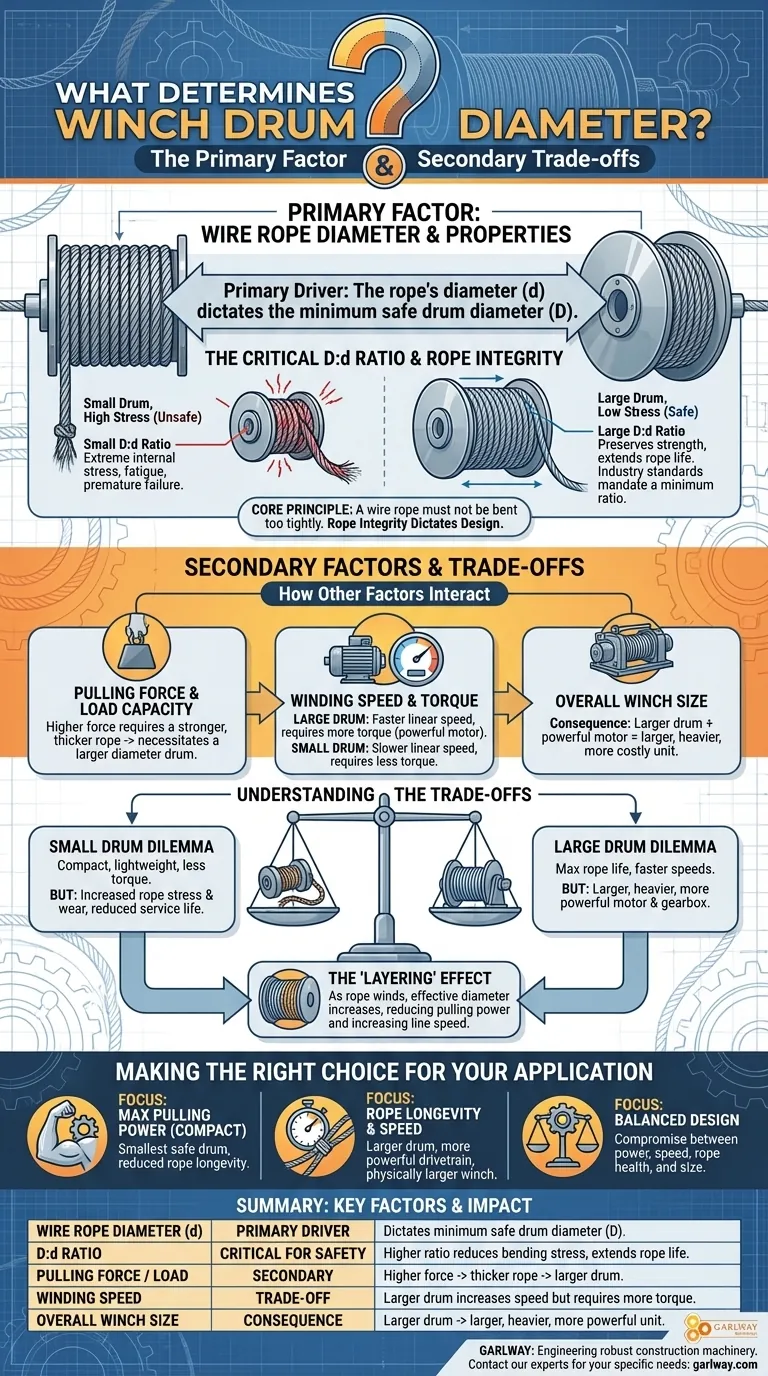

시각적 가이드
