콘크리트 플랜트 혼합 공정은 무엇인가요? 자동화된 고품질 생산 가이드

핵심적으로, 콘크리트 플랜트 혼합 공정은 원자재를 정확한 비율로 결합하여 특정하고 예측 가능한 특성을 가진 균일한 혼합물을 생산하도록 설계된 고도로 자동화된 산업 운영입니다. 이는 저장, 운반, 계량 및 혼합의 순차적인 과정을 통해 골재, 모래, 시멘트 및 물과 같은 기본 구성 요소를 엔지니어링된 콘크리트로 변환하며, 이 모든 과정은 중앙 제어 시스템에 의해 관리됩니다.

콘크리트 플랜트 혼합 공정을 이해하는 열쇠는 이를 단순한 혼합이 아닌 정밀한 제조 공정으로 보는 것입니다. 전체 운영은 모든 배치가 일관성과 강도에 대한 정확한 엔지니어링 사양을 충족하도록 보장하기 위해 함께 작동하는 다섯 가지 상호 연결된 시스템을 중심으로 구축됩니다.

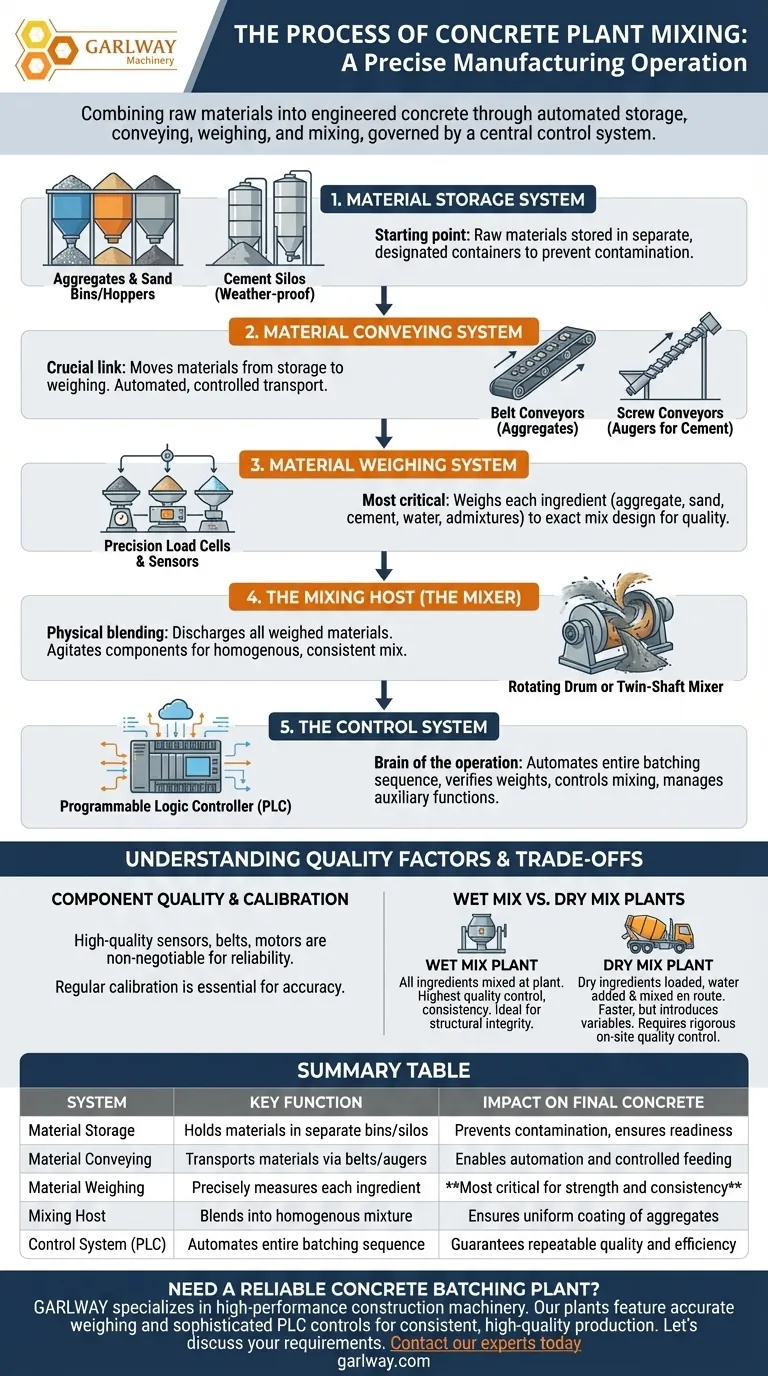

콘크리트 혼합 플랜트의 핵심 시스템

대형 콘크리트 혼합 플랜트의 운영은 순차적으로 작동하는 다섯 가지 주요 시스템으로 나눌 수 있습니다. 각 시스템은 콘크리트의 최종 품질에 중요한 역할을 합니다.

자재 저장 시스템

이것은 전체 공정의 시작점입니다. 원자재는 오염을 방지하고 준비된 공급을 보장하기 위해 별도의 지정된 용기에 저장됩니다.

골재(자갈, 쇄석)와 모래는 일반적으로 대형 빈 또는 호퍼에 보관됩니다. 시멘트 및 기타 보조 분말은 습기로부터 보호하기 위해 키가 크고 방수 처리된 사일로에 저장됩니다.

자재 운반 시스템

배치가 주문되면 운반 시스템은 저장소에서 계량 시스템으로 원자재를 이동시킵니다. 이것은 자동화 체인의 중요한 연결 고리입니다.

벨트 컨베이어는 일반적으로 빈에서 골재와 모래를 운반하는 데 사용됩니다. 스크류 컨베이어(오거)는 사일로에서 시멘트와 분말을 이동시키는 데 사용되며, 더 제어되고 밀폐된 운반을 가능하게 합니다.

자재 계량 시스템

이것은 콘크리트 품질을 보장하는 데 가장 중요한 시스템이라고 할 수 있습니다. 최종 콘크리트의 특성은 각 재료의 올바른 비율에 전적으로 달려 있기 때문에 여기서의 정밀도가 가장 중요합니다.

고정밀 로드 셀 및 센서를 사용하여 제어 시스템에 프로그래밍된 특정 혼합 설계에 따라 각 재료(골재, 모래, 시멘트, 물 및 모든 혼화제)를 개별적으로 계량합니다.

혼합 호스트 (믹서)

계량된 후 모든 재료는 종종 혼합 호스트라고 불리는 주요 혼합 장치로 배출됩니다. 이것은 균질한 제품을 만들기 위한 물리적 혼합이 발생하는 곳입니다.

회전 드럼 또는 더 복잡한 트윈 샤프트 설계일 수 있는 믹서는 구성 요소를 격렬하게 교반합니다. 목표는 모든 모래와 골재 입자가 시멘트 페이스트(시멘트와 물)로 코팅되도록 하여 일관되고 작업 가능한 혼합물을 만드는 것입니다.

제어 시스템

제어 시스템은 전체 운영의 두뇌입니다. 일반적으로 공정의 모든 단계를 감독하는 프로그래머블 로직 컨트롤러(PLC)에 의해 관리됩니다.

재료 운반 시작부터 무게 확인 및 혼합 시간 제어에 이르기까지 제어 시스템은 전체 배치 시퀀스를 자동화합니다. 또한 플랜트의 신뢰성을 보장하기 위해 기계 부품의 자동 윤활과 같은 보조 기능도 관리합니다.

상충 관계 및 품질 요소 이해

공정은 자동화되어 있지만 최종 제품의 품질이 보장되는 것은 아닙니다. 여러 요인이 생산된 콘크리트의 일관성과 성능에 영향을 미칠 수 있습니다.

구성 요소 품질은 협상 불가

플랜트의 신뢰성은 구성 요소의 품질과 직접적으로 연결됩니다. 계량 시스템의 부정확한 센서는 잘못된 혼합 비율로 이어져 콘크리트 강도를 저하시킬 수 있습니다.

벨트, 모터 또는 씰의 고장은 비용이 많이 드는 가동 중단 시간을 유발할 수 있습니다. 이것이 고품질 플랜트가 평판이 좋은 브랜드의 구성 요소를 사용하는 이유이며, 이는 더 안정적이고 일관된 최종 제품으로 직접 이어집니다.

습식 혼합 대 건식 혼합 플랜트

위에 설명된 공정은 모든 재료(물 포함)가 운송 믹서 트럭에 적재되기 전에 플랜트에서 혼합되는 "습식 혼합" 플랜트를 위한 것입니다. 이는 최고 수준의 품질 관리와 일관성을 보장합니다.

대안은 건조 재료를 계량하여 트럭에 적재하고 물을 추가하여 작업 현장으로 이동하는 동안 혼합하는 "건식 혼합" 플랜트입니다. 잠재적으로 더 빠를 수 있지만, 이 방법은 완벽하게 관리되지 않으면 최종 품질을 저하시킬 수 있는 변수를 도입합니다.

교정의 중요한 역할

자동화 시스템은 마지막 교정만큼만 좋습니다. 계량 시스템은 정확성을 보장하기 위해 정기적으로 교정하고 유지 관리해야 합니다. 적절한 교정 없이는 가장 진보된 제어 시스템조차도 부정확한 데이터를 기반으로 결함 있는 배치를 생산할 것입니다.

프로젝트 요구 사항에 맞는 공정 일치

프로젝트의 요구 사항에 따라 콘크리트 공급에서 무엇을 찾아야 할지 결정됩니다.

주요 초점이 최대 품질 및 구조적 무결성인 경우: 완전 자동화된 PLC 제어 시스템을 갖춘 인증된 "습식 혼합" 플랜트의 콘크리트를 지정하십시오.
주요 초점이 비구조적 응용 분야의 대량인 경우: "건식 혼합" 플랜트로 충분할 수 있지만, 물 추가에 대한 엄격한 현장 품질 관리를 구현해야 합니다.
구매할 플랜트를 선택하는 경우: 제품 품질과 운영 효율성에 가장 큰 영향을 미치기 때문에 계량 시스템의 정확성과 제어 시스템의 정교함을 우선시하십시오.

이 자동화된 공정을 이해하는 것은 정밀한 엔지니어링 표준을 충족하는 콘크리트를 지정하고 받는 열쇠입니다.

요약 표:

시스템	주요 기능	최종 콘크리트에 미치는 영향
자재 저장	골재, 모래, 시멘트를 별도의 빈/사일로에 보관	오염 방지, 자재 준비 보장
자재 운반	재료 운반 (골재용 벨트, 시멘트용 오거)	자동화 및 제어 공급 가능
자재 계량	로드 셀을 통해 각 재료를 정밀하게 측정	강도 및 일관성에 가장 중요
혼합 호스트	재료를 균질한 혼합물로 혼합 (드럼 또는 트윈 샤프트)	골재에 시멘트 페이스트의 균일한 코팅 보장
제어 시스템 (PLC)	전체 배치 시퀀스를 자동화	반복 가능한 품질 및 운영 효율성 보장
