유압 윈치 시스템에서 유량 제한기의 목적은 무엇인가요? 속도 제어 및 손상 방지

핵심적으로, 유압 윈치 시스템의 유량 제한기는 모터 속도를 관리하고 내부 손상을 방지하도록 설계된 중요한 제어 부품입니다. 이는 특히 하중을 내리는 '파워 아웃' 작업 중에 유압유의 모터 유출을 조절함으로써 이를 달성합니다.

유량 제한기의 주요 목적은 역압을 생성하는 것입니다. 이러한 의도적인 저항은 유압 모터가 공급되는 유체보다 빠르게 회전하지 않도록 하여 제어되지 않는 속도와 캐비테이션이라는 파괴적인 현상을 방지합니다.

핵심 기능: '파워 아웃' 속도 제어

윈치로 무거운 하중을 내릴 때, 라인에 걸린 무게는 유압 펌프가 모터에 유체를 공급하는 속도보다 빠르게 케이블을 끌어낼 수 있습니다. 유량 제한기는 이를 상쇄하도록 설계되었습니다.

규제 없이는 하중이 윈치를 "폭주"시킬 수 있습니다. 이는 작업자가 하강 속도를 정밀하게 제어할 수 없게 되어 심각한 안전 위험을 초래하는 위험한 상황을 만듭니다.

유량 제한기는 단순히 모터 포트 중 하나, 특히 파워 아웃 중에는 출구 포트에 배치되는 작은 오리피스입니다. 경로를 좁힘으로써 빠져나가는 유압유가 빠져나가기 위해 더 열심히 작동하도록 강제하여 필수적인 저항 또는 역압을 생성합니다.

이 역압은 시스템의 브레이크 역할을 합니다. 이는 모터가 작은 구멍을 통해 밀려 나오는 유체 속도로만 회전하도록 보장하여 모터 속도가 펌프 공급과 동기화되도록 합니다. 이를 통해 작업자는 부드럽고 예측 가능한 제어를 할 수 있습니다.

속도 제어 외에도 역압 생성에서 유량 제한기의 역할은 캐비테이션이라는 손상 상태를 방지하는 데 중요합니다.

캐비테이션은 모터가 유압유를 받는 속도보다 빠르게 회전하여 내부 챔버에 부분적인 진공을 생성할 때 발생합니다. 이 진공은 유압유 내에 기포를 형성하게 합니다.

이러한 기포가 모터 내부의 고압 영역으로 이동하면 격렬하게 붕괴됩니다. 이러한 작은 붕괴는 모터 내부 부품의 정밀하게 가공된 금속 표면을 긁고 침식시킬 만큼 강력하여 조기 마모와 치명적인 고장을 초래합니다.

정압 역압을 유지함으로써 유량 제한기는 모터가 항상 유압유로 가득 차 있도록 보장합니다. 이는 진공 형성을 방지하여 파괴적인 캐비테이션 주기가 시작되기 전에 중단시킵니다.

필수적이지만 유량 제한기의 기능은 전체 시스템 설계에서 관리해야 하는 결과가 없는 것은 아닙니다.

유량을 제한하면 유체가 작은 구멍을 통과하도록 강제되므로 필연적으로 열이 발생합니다. 고사용 또는 연속 작동 애플리케이션에서는 이 추가 열을 시스템의 냉각 용량으로 고려해야 합니다.

제한기의 오리피스 크기는 임의가 아닙니다. 너무 작으면 윈치가 느려지고 과도한 열이 발생합니다. 너무 크면 모터 과속 및 캐비테이션을 방지하기에 충분한 역압을 생성하지 못합니다. 적절한 크기 조정은 윈치 모터 및 유압 펌프 사양에 맞춰집니다.

이 부품의 기능을 이해하는 것은 장비의 안전한 작동과 장기적인 유지 보수 모두에 중요합니다.

안전과 제어가 주요 관심사라면: 제어되지 않는 하중 낙하를 방지하고 무거운 물체를 내릴 때 정밀한 제어를 할 수 있도록 하는 핵심 부품으로 유량 제한기를 인식하십시오.
장비 수명이 주요 관심사라면: 이 간단한 부품이 파괴적인 캐비테이션의 내부 침식 효과로부터 유압 모터를 직접 보호하여 서비스 수명을 크게 연장한다는 것을 이해하십시오.

궁극적으로 이 작고 종종 간과되는 부품은 유압 윈치 시스템을 강력하고 제어 가능하며 안정적으로 만드는 데 기본입니다.

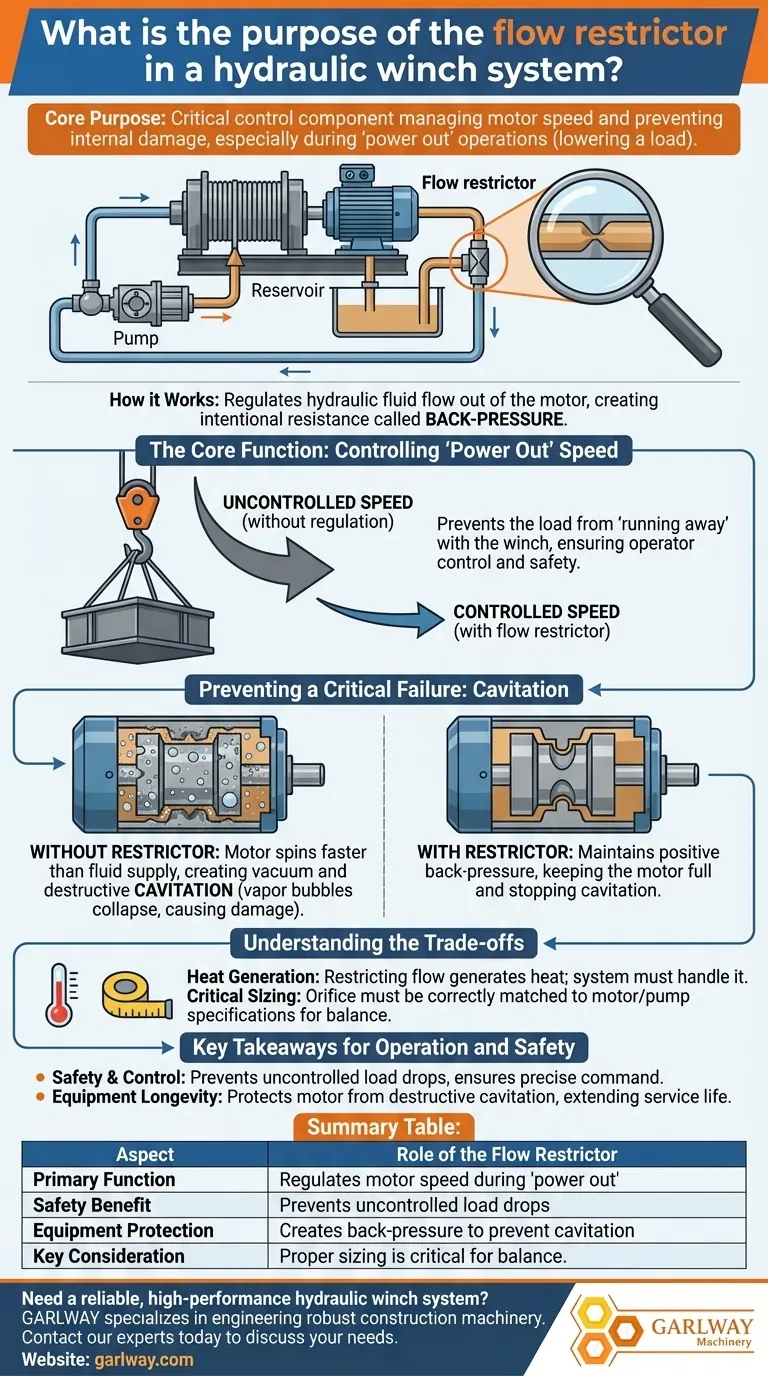

측면	유량 제한기의 역할
주요 기능	'파워 아웃' 작업(하중 내리기) 중 모터 속도 조절
안전 혜택	제어되지 않는 하중 낙하 방지, 작업자에게 정밀한 제어 제공
장비 보호	모터를 파괴할 수 있는 캐비테이션 방지를 위한 역압 생성
주요 고려 사항	속도 제어와 열 발생 균형을 맞추기 위한 적절한 크기 조정이 중요
