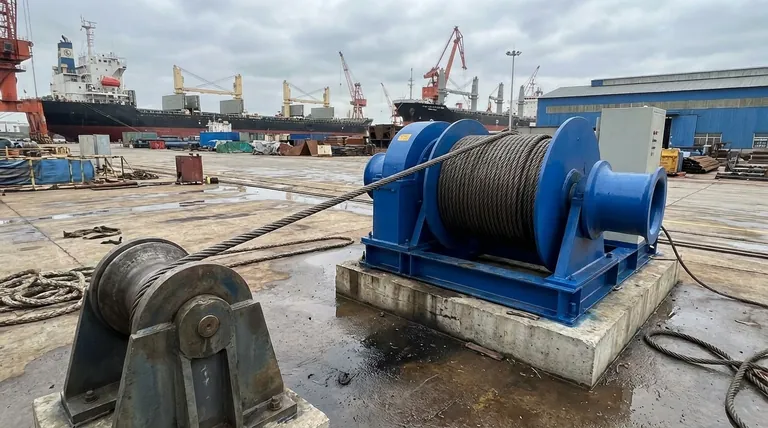

윈치 라인의 올바른 자가 수평 조정을 보장하려면 가장 중요한 요소는 올바른 "플리트 각도"를 달성하는 것입니다. 일부 특정 제품 가이드에서는 18도까지의 각도를 언급할 수 있지만, 대부분의 윈치에 대해 보편적으로 인정되고 더 안전한 산업 표준은 일반적으로 1.5~3도 사이로 훨씬 작습니다.
핵심 원리는 간단합니다. 보우 롤러(또는 페어리드)와 윈치 드럼 사이의 거리가 라인의 각도를 결정합니다. 거리가 길수록 각도가 작아지고 더 바람직해져 로프가 뭉치지 않고 전체 드럼에 걸쳐 고르게 감기게 됩니다.
중요한 "플리트 각도" 이해하기
"플리트 각도"라는 용어는 기술적으로 들릴 수 있지만, 윈치 로프가 감기는 방식에 있어 가장 중요한 단일 요소인 간단한 기하학적 개념입니다. 이를 올바르게 설정하면 조기 로프 마모, 위험한 뭉침을 방지하고 안정적인 작동을 보장합니다.
플리트 각도란 무엇인가?
플리트 각도는 위에서 볼 때 윈치 라인과 드럼에 수직인 선 사이에서 생성되는 각도입니다.
삼각형을 상상해 보세요:
- 한 점은 보우 롤러의 중심입니다.
- 다른 두 점은 윈치 드럼의 절대 중심과 드럼의 가장 바깥쪽 가장자리(플랜지)입니다.
이 삼각형에서 보우 롤러의 각도가 플리트 각도입니다. 작은 각도는 라인이 감길 때 중심으로 부드럽게 당겨지도록 하여 옆으로 고르게 놓이게 합니다.
작은 각도가 중요한 이유
1.5~3도 범위 내의 플리트 각도는 자가 수평 조정을 위한 이상적인 조건을 만듭니다.
라인이 드럼에 공급될 때 이 부드러운 각도는 이전 감김 옆에 깔끔하게 놓이도록 라인을 중심으로 안내하기에 충분한 측면 당김을 제공합니다. 이렇게 하면 라인이 플랜지에서 플랜지까지, 층별로 드럼을 부드럽게 채울 수 있습니다.
큰 각도의 위험
3-4도보다 큰 각도(특히 18도와 같은 극단적인 각도)는 라인에 심각한 측면 당김을 유발합니다.
로프가 깔끔하게 놓이는 대신 드럼 중심으로 강하게 밀립니다. 이렇게 되면 피라미드 모양으로 쌓이게 되어 아래층에 묻힌 로프를 으깨고 손상시킬 수 있는 엄청난 압력이 발생합니다. 이 "뭉침"은 또한 윈치의 유효 인장력을 크게 감소시키고 라인이 걸리는 위험한 상황을 초래할 수 있습니다.
올바른 설정 계산 방법
이를 올바르게 하려면 수학자가 될 필요는 없습니다. 목표는 드럼의 너비를 기준으로 보우 롤러와 윈치 드럼 사이에 필요한 최소 거리를 계산하는 것입니다.
신뢰할 수 있는 경험 법칙
매끄러운(홈이 없는) 드럼의 경우, 롤러까지의 거리가 윈치 드럼 너비의 최소 25배가 되도록 하는 것이 간단하고 안전한 규칙입니다.
거리(최소) = 드럼 너비 x 25
이 비율은 자가 수평 조정에 안전하고 효과적인 범위 내에 있는 플리트 각도를 지속적으로 생성합니다.
실제 예
드럼 너비가 300mm인 윈치를 예로 들어 보겠습니다.
- 드럼 너비: 300mm
- 계산: 300mm x 25 = 7,500mm (또는 7.5미터)
이 윈치가 제대로 자가 수평 조정을 하려면 보우 롤러는 윈치에서 최소 7.5미터 떨어져 있어야 합니다. 참조에 언급된 948mm 거리는 심각한 라인 뭉침을 초래하는 위험하게 가파른 각도를 만들 것입니다.
피해야 할 일반적인 함정
올바른 각도를 얻는 것은 간단하지만, 몇 가지 일반적인 설치 실수가 전체 설정을 손상시킬 수 있습니다.
불충분한 거리
이것이 가장 흔한 오류입니다. 제한된 데크 공간 또는 부적절한 계획으로 인해 롤러가 윈치에 너무 가깝게 배치됩니다. 이렇게 하면 플리트 각도가 너무 커져 라인 스풀링이 제대로 되지 않고 로프가 손상됩니다.
정렬되지 않은 롤러
보우 롤러 또는 페어리드는 윈치 드럼과 완벽하게 중앙에 맞춰져야 합니다. 한쪽으로 치우쳐 있으면 로프가 드럼의 해당 측면에 지속적으로 감기게 되어 고르지 않은 감김과 잠재적인 걸림이 발생합니다.
첫 번째 감김 무시
드럼의 첫 번째 로프 층은 다른 모든 층의 기초입니다. 가벼운 장력 하에 손으로 감아야 하며, 각 감김이 단단하고 이전 감김에 완벽하게 인접하도록 해야 합니다. 지저분한 첫 번째 층은 플리트 각도에 관계없이 후속 모든 층이 고르지 않게 감기게 합니다.
목표에 맞는 올바른 선택
주요 목표는 항상 안전과 장비 수명이어야 합니다. 이러한 지침을 사용하여 설치가 올바른지 확인하십시오.
- 최대 로프 수명과 안전이 주요 초점이라면: 25:1 거리 대 너비 비율을 엄격하게 준수하여 1.5-2도의 플리트 각도를 달성하십시오.
- 상당한 공간 제약이 있는 경우: 더 큰 각도를 사용해야 할 수도 있지만 3-4도를 초과하지 마십시오. 이렇게 하면 로프 마모가 증가하고 스풀링 과정을 더 면밀히 모니터링해야 한다는 점을 이해하십시오.
- 홈이 있는 드럼을 사용하는 경우: 이러한 드럼은 더 관대하며 때로는 약간 더 큰 각도로 작동할 수 있지만, 권장 범위를 유지하는 것이 로프와 드럼 홈의 마모를 방지하는 가장 좋은 방법입니다.
롤러와 윈치 사이의 거리를 올바르게 설정하는 것은 앞으로 몇 년 동안 안전하고 효과적으로 작동하도록 보장하는 가장 중요한 단계입니다.
요약 표:
| 주요 매개변수 | 권장 값 | 목적 |
|---|---|---|
| 이상적인 플리트 각도 | 1.5° - 3° | 드럼 전체에 걸쳐 부드럽고 고른 스풀링을 보장합니다. |
| 안전 거리 규칙 | 드럼 너비 x 25 | 올바른 각도를 위한 롤러에서 윈치까지의 최소 거리입니다. |
| 위험한 각도 | > 3° - 4° | 로프 뭉침, 으스러짐 및 용량 감소를 유발합니다. |
최대 안전성과 수명을 위해 윈치 시스템이 올바르게 설치되었는지 확인하십시오. GARLWAY는 전 세계 건설 회사 및 계약업체의 까다로운 요구 사항을 위해 설계된 견고한 윈치, 콘크리트 믹서 및 배치 플랜트를 포함한 내구성 있는 건설 기계를 전문으로 합니다. 당사의 전문 지식은 비용이 많이 드는 설정 오류 및 장비 고장을 피하는 데 도움이 됩니다. 지금 전문가에게 문의하여 프로젝트에 맞는 윈치를 선택하고 설치하는 데 대한 상담을 받으십시오.

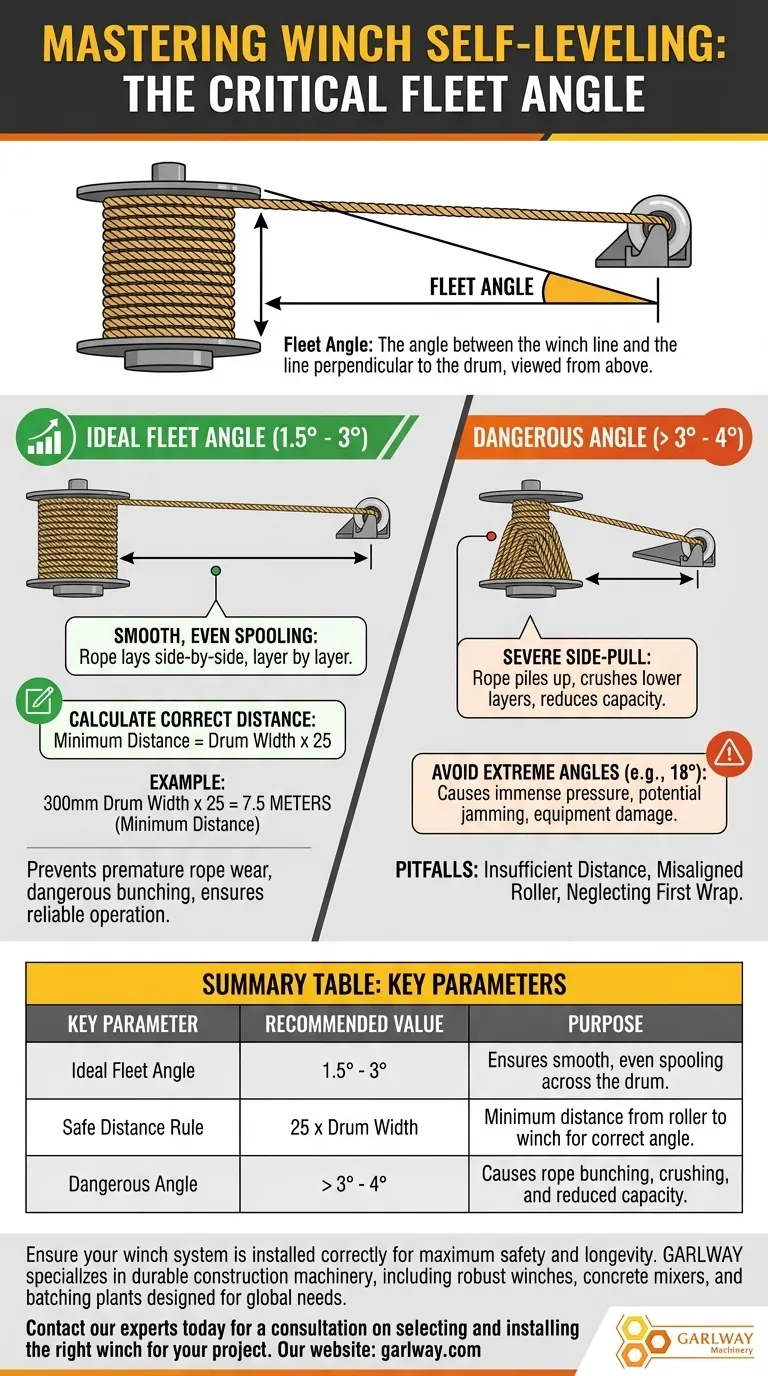

시각적 가이드
