수동 윈치의 드럼 역할은 무엇인가요? 당신의 견인력의 심장

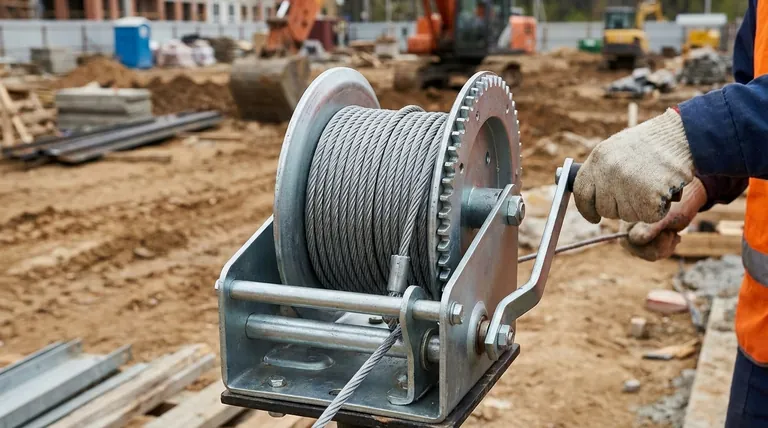

핵심적으로, 수동 윈치의 드럼은 케이블을 저장하고 하중을 견인하는 작업을 수행하는 중앙 원통형 부품입니다. 작업자가 크랭크를 돌리면 윈치의 내부 기어가 드럼을 회전시켜 케이블을 고르게 감고 물체를 이동하는 데 필요한 견인력을 생성합니다.

윈치 드럼은 단순히 케이블을 감는 스풀이 아니라, 크랭크의 회전 에너지를 선형 견인력으로 변환하는 윈치 기계 시스템의 심장입니다.

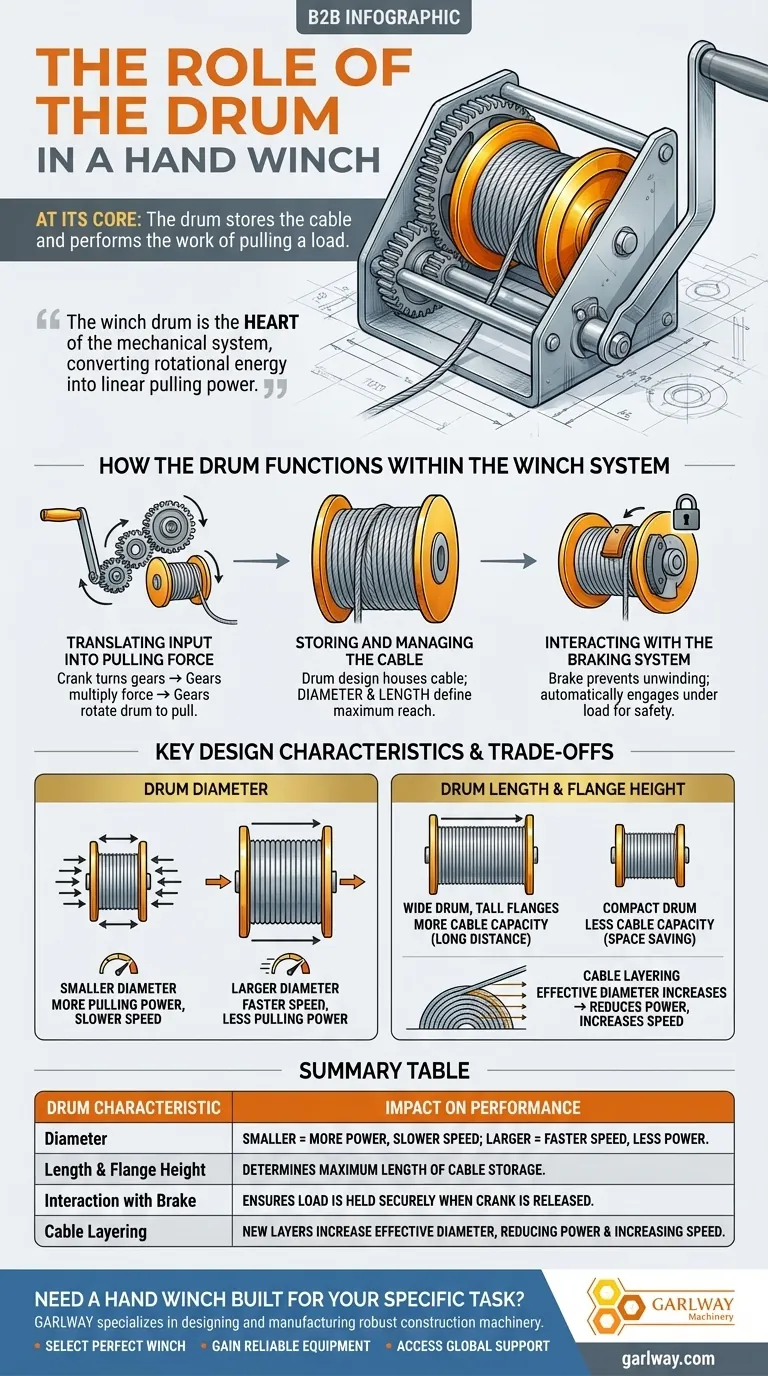

윈치 시스템 내에서 드럼의 작동 방식

수동 윈치는 상호 연결된 부품 시스템이며, 드럼은 제어된 힘을 생성하는 마지막 연결 고리입니다. 그 역할을 이해하려면 다른 구성 요소와의 상호 작용을 파악해야 합니다.

수동 크랭크를 돌릴 때 드럼을 직접 돌리는 것이 아닙니다. 당신의 노력은 기어 전송 시스템에 의해 증폭됩니다.

이 기어들이 드럼을 회전시키고, 드럼이 케이블을 감습니다. 이 기어 시스템 덕분에 적은 수동 노력으로도 매우 무거운 하중을 견인할 수 있습니다.

드럼의 가장 눈에 띄는 기능은 윈치의 케이블이나 로프를 수용하는 것입니다. 물리적 설계는 윈치의 전반적인 성능에 매우 중요합니다.

드럼의 직경과 길이는 저장할 수 있는 케이블의 양을 직접 결정하며, 윈치의 최대 도달 범위를 정의합니다.

브레이크는 크랭크를 놓았을 때 하중이 걸린 상태에서 드럼이 풀리는 것을 방지하는 중요한 안전 기능입니다.

이 메커니즘은 종종 하중 압력 브레이크로, 드럼 또는 연결된 기어와 자동으로 맞물립니다. 이를 통해 하중은 의도적으로 내리기 전까지 정지된 상태로 안전하게 유지됩니다.

드럼의 특정 치수는 윈치의 성능 특성, 즉 동력, 속도 및 용량에 직접적인 영향을 미칩니다.

드럼의 직경은 윈치의 기계적 이점에 영향을 미칩니다. 더 작은 직경의 드럼은 동일한 기어비에서 더 많은 견인력을 제공하지만 케이블을 더 느리게 감습니다.

반대로, 더 큰 직경의 드럼은 케이블을 더 빨리 회수하지만 윈치의 최대 견인 용량을 줄일 수 있습니다.

드럼의 길이와 측벽(플랜지)의 높이는 윈치가 보유할 수 있는 케이블의 총 길이와 두께를 결정합니다.

장거리 견인을 위해 설계된 윈치는 케이블이 감길 때 측면으로 흘러내리는 것을 방지하기 위해 더 높은 플랜지를 가진 더 넓은 드럼을 갖습니다.

윈치를 선택하는 것은 경쟁하는 설계 요소를 균형 있게 고려하는 것을 포함하며, 이 중 상당수는 드럼에 집중됩니다. 이러한 절충안을 이해하는 것이 작업에 적합한 도구를 선택하는 데 중요합니다.

큰 드럼을 가진 윈치는 더 많은 케이블을 저장할 수 있지만, 더 크고 무거우며 다루기 어렵습니다. 공간과 무게가 문제가 되는 응용 분야에서는 더 작은 드럼을 가진 더 컴팩트한 윈치가 종종 필요합니다.

케이블이 드럼에 감기면서 층을 형성합니다. 각 새 층은 드럼의 유효 직경을 증가시켜 윈치의 견인력을 약간 줄이고 후속 층의 속도를 증가시킵니다. 적절한 스풀링은 성능을 유지하고 케이블 손상을 방지하는 데 중요합니다.

특정 목표에 따라 어떤 드럼 특성이 가장 중요한지가 결정됩니다.

주요 초점이 최대 견인력이라면: 더 작은 유효 드럼 직경과 높은 기어비 시스템을 갖춘 윈치를 찾으십시오.
주요 초점이 장거리 견인이라면: 더 긴 케이블 길이를 수용할 수 있는 긴 드럼과 높은 플랜지를 갖춘 윈치를 우선시하십시오.
주요 초점이 안전 및 제어라면: 윈치가 신뢰할 수 있고 하중에 의해 활성화되는 브레이크를 갖추고 있어 드럼과 원활하게 작동하여 하중을 안전하게 고정하는지 확인하십시오.

궁극적으로 드럼은 견인 장비에 "견인" 기능을 제공하는 구성 요소이므로, 그 설계는 윈치의 기능과 성능에 중심이 됩니다.

드럼 특징	성능에 미치는 영향
직경	더 작은 직경 = 더 많은 견인력, 느린 속도. 더 큰 직경 = 더 빠른 속도, 더 적은 힘.
길이 & 플랜지 높이	윈치가 저장할 수 있는 최대 케이블 길이를 결정합니다.
브레이크와의 상호 작용	크랭크를 놓았을 때 하중이 안전하게 고정되도록 합니다.
케이블 적층	각 새 층은 유효 직경을 증가시켜 약간의 힘을 줄이고 속도를 증가시킵니다.
