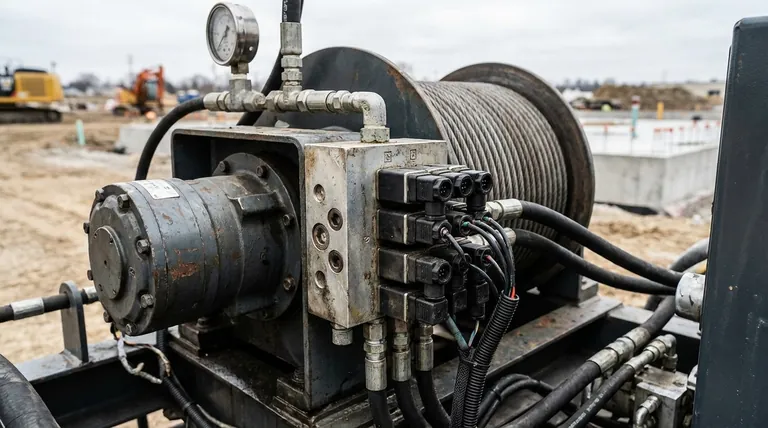

본질적으로 솔레노이드 밸브 블록은 유압 윈치의 전기-유압 브레인 역할을 합니다. 운전자의 제어 장치에서 전기 신호를 받아 물리적 동작으로 변환하여, '동력 인입' 및 '동력 인출' 작동 모두에서 윈치 모터의 방향을 반대로 하기 위해 유압유의 흐름을 지시하는 중요한 구성 요소입니다.
솔레노이드 밸브 블록의 핵심 기능은 고압 유압유에 대한 원격 제어 스위치 역할을 하는 것입니다. 저전력 전기 명령과 윈치의 고전력 기계적 힘 사이의 간극을 메웁니다.
유압 윈치가 힘을 생성하는 방법
밸브 블록의 역할을 이해하려면 먼저 기본적인 시스템을 살펴보아야 합니다. 유압 윈치는 유체 압력을 기계적 작업으로 변환하는 간단하고 강력한 기계입니다.
동력원: 가압된 유체
일반적으로 엔진에 의해 구동되는 유압 펌프는 유압유(오일)에 압력을 가합니다. 이 가압된 유체는 시스템의 생명줄이며 엄청난 양의 잠재 에너지를 보유하고 있습니다.
근육: 유압 모터
이 가압된 유체는 윈치 드럼에 연결된 유압 모터로 보내집니다. 유체는 모터 내부의 기어 또는 피스톤을 밀어 상당한 토크로 회전하도록 강제합니다. 이 회전은 윈치 드럼을 회전시켜 케이블을 감거나 풀게 합니다.
밸브 블록: 방향 제어 장치
펌프와 모터는 힘을 생성하지만, 제어 시스템 없이는 그 힘은 쓸모가 없습니다. 솔레노이드 밸브 블록은 시스템의 교통 경찰 역할을 함으로써 필요한 제어를 제공합니다.
전기 신호를 물리적 동작으로 변환
솔레노이드는 전자석입니다. 윈치 제어 장치에서 '인입' 또는 '인출' 버튼을 누르면 밸브 블록의 특정 솔레노이드로 전류가 흐릅니다. 이 전류는 코일에 전력을 공급하여 자기장을 생성하고, 작은 핀이나 플런저를 움직입니다.
밸브 스풀 이동
이 플런저의 움직임은 밸브 블록 내부의 스풀이라는 구성 요소를 밀어냅니다. 스풀은 채널이 잘린 정밀하게 가공된 실린더입니다. 앞뒤로 움직이면서 유압유에 대한 다양한 내부 경로를 열고 닫습니다.
'동력 인입' 및 '동력 인출'을 위한 흐름 지시
윈치에 인입 명령을 내리면 하나의 솔레노이드가 활성화되어 스풀을 이동시켜 가압된 유체를 유압 모터의 'A' 포트로 보냅니다. 인출 동력을 공급하려면 다른 솔레노이드가 활성화되어 스풀을 이동시켜 동일한 유체를 모터의 'B' 포트로 보내 모터의 회전을 즉시 반대로 합니다.
일반적인 함정 및 고려 사항
견고하지만 솔레노이드 밸브 블록은 윈치 시스템에서 종종 주요 고장 지점입니다. 취약점을 이해하는 것이 신뢰성을 높이는 데 중요합니다.
유체 오염의 영향
솔레노이드 밸브는 내부 공차가 매우 좁습니다. 유압유의 미세한 먼지나 금속 입자조차도 스풀이 걸리게 할 수 있습니다. 걸린 스풀은 윈치가 작동하지 않거나, 방향을 바꾸지 않거나, 멈추지 않는 결과를 초래할 수 있습니다.
전기 시스템 무결성
이 시스템은 전기-유압식이므로 전기 고장은 유압 고장만큼이나 치명적입니다. 부식된 전선, 좋지 않은 접지 연결 또는 타버린 솔레노이드 코일은 밸브가 이동하는 것을 방지하여 완벽한 유압 압력에도 윈치가 작동하지 않게 만듭니다.
과열 위험
솔레노이드를 지속적으로 작동시키면 과열되어 조기에 고장날 수 있습니다. 적절한 듀티 사이클 관리는 전기 부품의 수명에 매우 중요합니다.
윈치에 적용
구매, 유지 보수 또는 문제 해결 등 어떤 경우에도 솔레노이드 밸브 블록에 접근하는 방식은 초점에 따라 달라집니다.
- 신뢰성이 주요 초점이라면: 밀봉되고 방수 처리된 전기 커넥터가 있는 시스템을 우선적으로 선택하고, 오염을 방지하기 위해 엄격한 유압유 여과에 투자하십시오.
- 멈춘 윈치의 문제 해결이 주요 초점이라면: 전기적 및 유압적 기능 모두를 테스트하십시오. 활성화 시 솔레노이드 "딸깍" 소리가 나는지 확인하십시오. 그렇다면 문제는 스풀이 걸렸거나 유압 흐름 문제일 가능성이 높습니다. 딸깍 소리가 나지 않으면 문제는 전기적인 것입니다.
- 성능이 주요 초점이라면: 정밀한 제어가 필요한 응용 분야의 경우, 유체 흐름의 양을 조절할 수 있는 비례 솔레노이드 밸브를 고려하십시오. 단순히 켜거나 끄는 것이 아니라 속도 조절을 더 부드럽게 할 수 있습니다.
궁극적으로 솔레노이드 밸브 블록을 제어 허브로 보는 것이 강력하고 신뢰할 수 있는 유압 윈치를 진단하고 유지 관리하는 데 핵심입니다.
요약 표:
| 기능 | 주요 구성 요소 | 결과 |
|---|---|---|
| 방향 제어 | 밸브 스풀 | '동력 인입'/'동력 인출'을 위한 윈치 모터 반전 |
| 신호 변환 | 솔레노이드 (전자석) | 전기 명령을 물리적 움직임으로 변환 |
| 시스템 신뢰성 | 오염 방지 및 전기 무결성 | 걸림 방지 및 작동 준비 상태 보장 |
정밀 제어 시스템을 갖춘 강력하고 신뢰할 수 있는 유압 윈치가 필요하신가요?
GARLWAY는 고성능 건설 기계 전문 기업으로, 까다로운 응용 분야를 위해 설계된 견고한 유압 윈치를 제공합니다. 당사의 윈치는 정밀한 제어와 장기적인 신뢰성을 위한 내구성 있는 솔레노이드 밸브 블록을 특징으로 하며, 전 세계 건설 회사 및 계약업체에 완벽합니다.
프로젝트 요구 사항을 논의하고 완벽한 윈치 솔루션을 찾으려면 지금 GARLWAY에 문의하십시오!

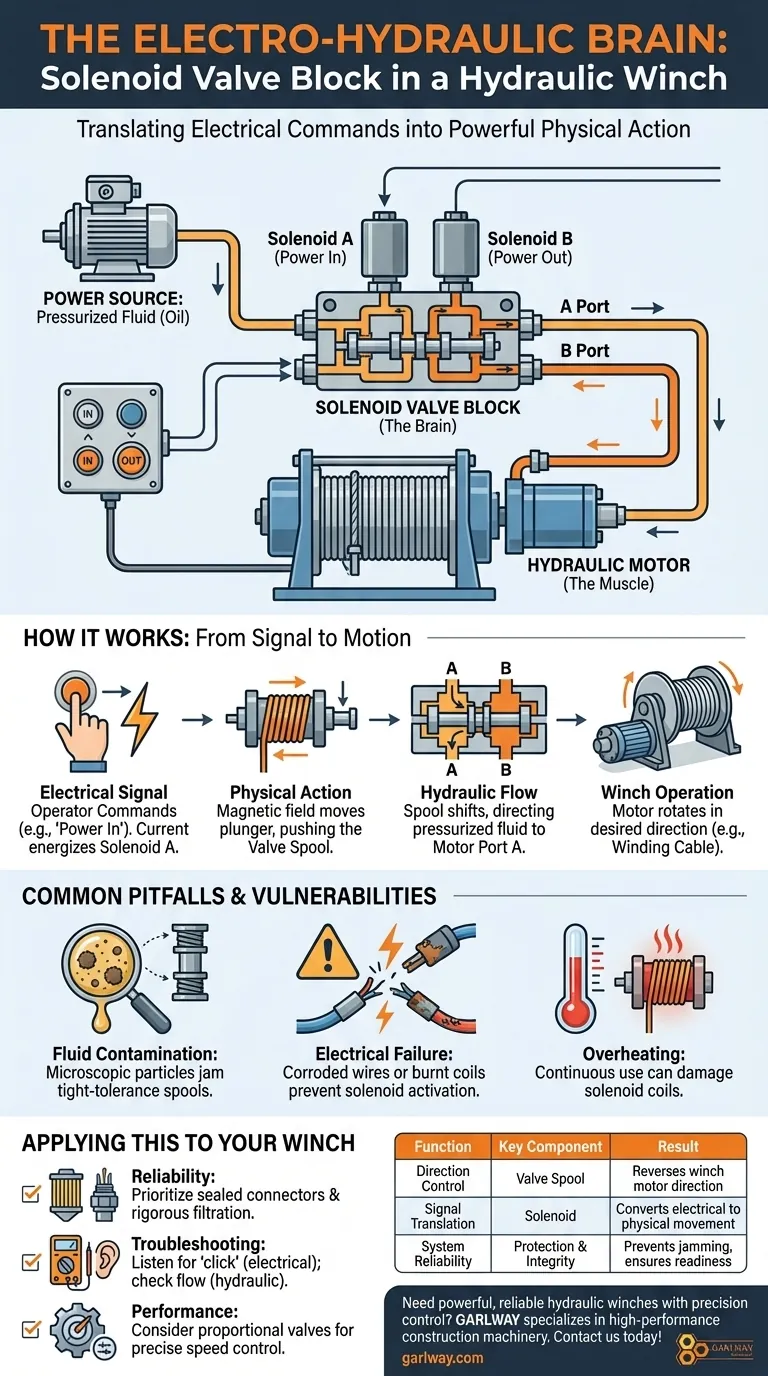

시각적 가이드
