핵심적으로 시멘트 트럭 내부의 나선형 블레이드는 이중 기능 도구입니다. 주요 역할은 운송 중 콘크리트가 완벽하게 혼합되어 사용 가능한 액체 상태를 유지하도록 하고, 현장에서 배출하는 메커니즘으로 작용하는 것입니다. 블레이드의 회전 방향이 어떤 기능을 수행할지 결정합니다.

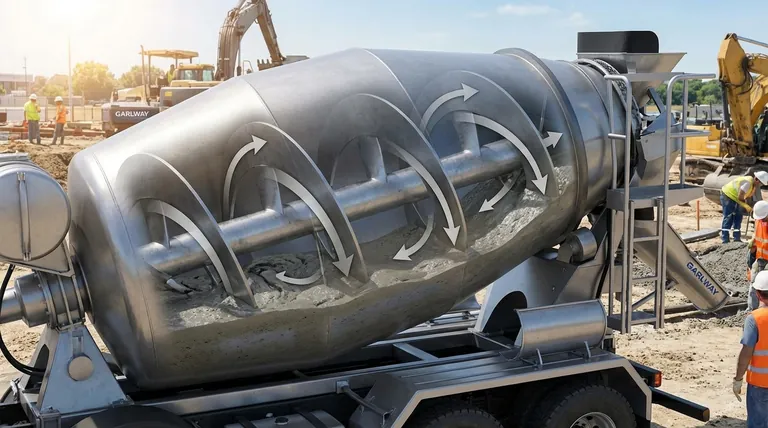

나선형 블레이드는 드럼 전체를 정교한 아르키메데스 나사로 변환합니다. 회전 방향을 바꾸는 것만으로도 콘크리트를 드럼 깊숙이 밀어 넣어 계속 혼합하거나, 콘크리트를 밀어내어 정확하게 배출할 수 있습니다.
엔지니어링 원리: 아르키메데스 나사
시멘트 트럭의 혼합 드럼 설계는 역사상 가장 오래되고 신뢰할 수 있는 기계 중 하나인 아르키메데스 나사의 직접적인 응용입니다.
복잡한 재료를 위한 간단한 기계
아르키메데스 나사는 중앙 실린더 주위에 감긴 나선형 표면입니다. 회전하면 액체 또는 입상 재료를 축을 따라 이동시킵니다. 시멘트 트럭에서 이러한 나선형 표면은 나선형 블레이드이며, 핀이라고도 합니다.
설계상의 이중 기능
이 응용의 천재성은 전적으로 드럼 회전 방향으로 제어되는 이중 목적 특성에 있습니다. 이를 통해 혼합 및 배출을 위한 별도의 시스템이 필요 없게 되어 설계가 매우 효율적이고 신뢰할 수 있습니다.
두 가지 작동 모드
트럭 운전자는 드럼이 회전하는 방향을 선택하여 콘크리트의 상태와 흐름을 제어합니다.
시계 방향 회전: 혼합 및 교반
드럼이 한 방향(일반적으로 시계 방향)으로 회전하면 블레이드는 콘크리트 혼합물을 계속 들어 올리고 접는 각도로 배치됩니다. 이 움직임은 재료를 개구부에서 멀리 떨어진 드럼 깊숙이 밀어 넣습니다.
이러한 지속적인 교반은 두 가지 이유로 중요합니다. 모래와 자갈(골재)과 같은 무거운 구성 요소가 시멘트 페이스트 내에 고르게 현탁되어 분리를 방지하도록 합니다. 또한 전체 혼합물을 수화 상태로 유지하여 표면이 미리 건조되어 굳는 것을 방지합니다.
반시계 방향 회전: 콘크리트 배출
방향이 반대로 되면 아르키메데스 나사 원리가 반대로 작동합니다. 이제 블레이드는 콘크리트를 잡고 체계적으로 트럭 뒤쪽 개구부 쪽으로 밀어냅니다.
이를 통해 슈트를 통해 제어되고 예측 가능한 콘크리트 흐름이 가능합니다. 운전자는 드럼 회전을 멈추는 것만으로도 흐름을 즉시 시작하고 중지할 수 있어 지상의 작업자에게 타설에 대한 정확한 제어를 제공합니다.
설계의 내재적 절충점 이해
매우 효과적이지만 이 설계에는 운영상의 어려움이 없는 것은 아닙니다. 이를 이해하면 관련된 엔지니어링 고려 사항을 강조할 수 있습니다.
지속적인 마모
나선형 블레이드는 모래와 자갈과 지속적으로 마찰 접촉합니다. 이를 견디기 위해 고강도, 내마모성 강철로 만들어지지만, 결국 검사 및 교체가 필요한 주요 마모 부품입니다.
상당한 전력 소비
수 톤의 밀도가 높고 점성이 있는 콘크리트가 담긴 드럼을 회전시키려면 엄청난 토크가 필요합니다. 이는 트럭 엔진으로 구동되는 강력한 유압 시스템에서 제공되며, 상당한 양의 연료를 소비합니다.
경화 위험
전체 시스템은 콘크리트가 액체 상태를 유지하는 데 의존합니다. 배치된 콘크리트가 너무 오래 방치되거나 세척이 불충분하면 드럼 내부에 콘크리트가 굳을 수 있습니다. 이러한 "축적"은 트럭의 용량을 감소시키고 드럼의 균형을 깨뜨리며 제거하기가 매우 어렵고 비용이 많이 들 수 있습니다.
이 설계가 핵심 문제를 해결하는 방법
나선형 블레이드 시스템은 재료의 근본적인 문제를 직접 해결하기 때문에 콘크리트 운송을 위한 확실한 솔루션입니다. 기능에 대한 이해는 목표에 따라 달라집니다.
- 주요 초점이 혼합 품질 유지라면: 시계 방향 회전은 지속적인 교반을 제공하며, 이는 골재 분리를 방지하고 균질하고 강도가 높은 최종 제품을 보장하는 데 필수적입니다.
- 주요 초점이 현장에서의 작업성 보장이라면: 지속적인 혼합은 조기 경화를 방지하여 운송 중에 콘크리트가 도착 시에 실행 가능한 액체 상태를 보장합니다.
- 주요 초점이 제어되고 안전한 배달이라면: 반대 회전은 시스템을 예측 가능한 오거로 전환하여 무거운 재료의 정확하고 안전한 배출을 가능하게 합니다.
궁극적으로 나선형 블레이드의 우아한 이중 기능 설계는 현대 건설 산업이 레디믹스 콘크리트에 의존할 수 있게 하는 요소입니다.
요약 표:
| 기능 | 회전 방향 | 작업 | 목적 |
|---|---|---|---|
| 혼합 및 교반 | 시계 방향 | 콘크리트를 드럼 깊숙이 밀어 넣음 | 분리 및 경화 방지 |
| 배출 | 반시계 방향 | 콘크리트를 개구부 쪽으로 밀어 넣음 | 제어되고 정확한 타설 가능 |
신뢰할 수 있는 콘크리트 혼합 및 타설로 건설 프로젝트를 강화할 준비가 되셨나요?
GARLWAY는 전 세계 계약업체 및 건설 회사를 위해 설계된 견고한 콘크리트 믹서 및 배치 플랜트를 포함한 고성능 건설 기계 제공을 전문으로 합니다. 당사의 장비는 작업 현장에서 효율적인 혼합, 제어된 배출 및 최대 내구성을 보장합니다.
프로젝트 요구 사항을 논의하고 귀사에 적합한 콘크리트 솔루션을 찾으려면 지금 GARLWAY에 문의하세요!

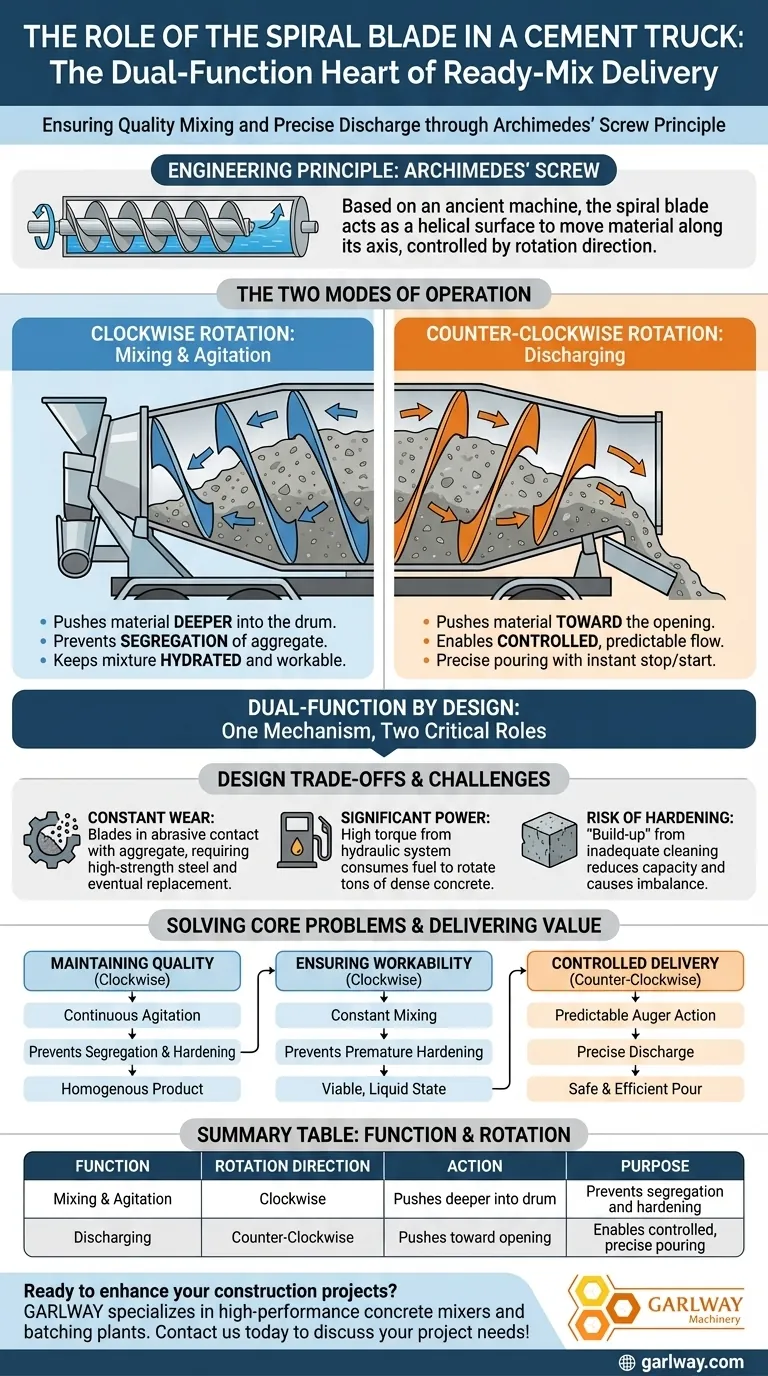

시각적 가이드
