콘크리트 배치 플랜트의 작동 원리는 무엇인가요? 일관된 품질을 위한 정밀 배치

핵심적으로, 콘크리트 배치 플랜트는 원자재를 체계적이고 정밀하게 계량하고, 중앙 혼합기로 옮겨 철저히 혼합한 후, 결과로 나온 균일한 콘크리트를 배출하는 방식으로 작동합니다. 전체 작업은 자동화된 제어 시스템에 의해 조율되어 모든 배치(batch)가 정확한 사양을 충족하도록 보장합니다.

근본적인 작동 원리는 단순히 혼합하는 것이 아니라 정밀 배치입니다. 플랜트의 주요 기능은 모든 콘크리트 배치가 정확히 동일한 조성을 갖도록 보장하여 대규모로 일관된 품질, 강도 및 성능을 보장하는 것입니다.

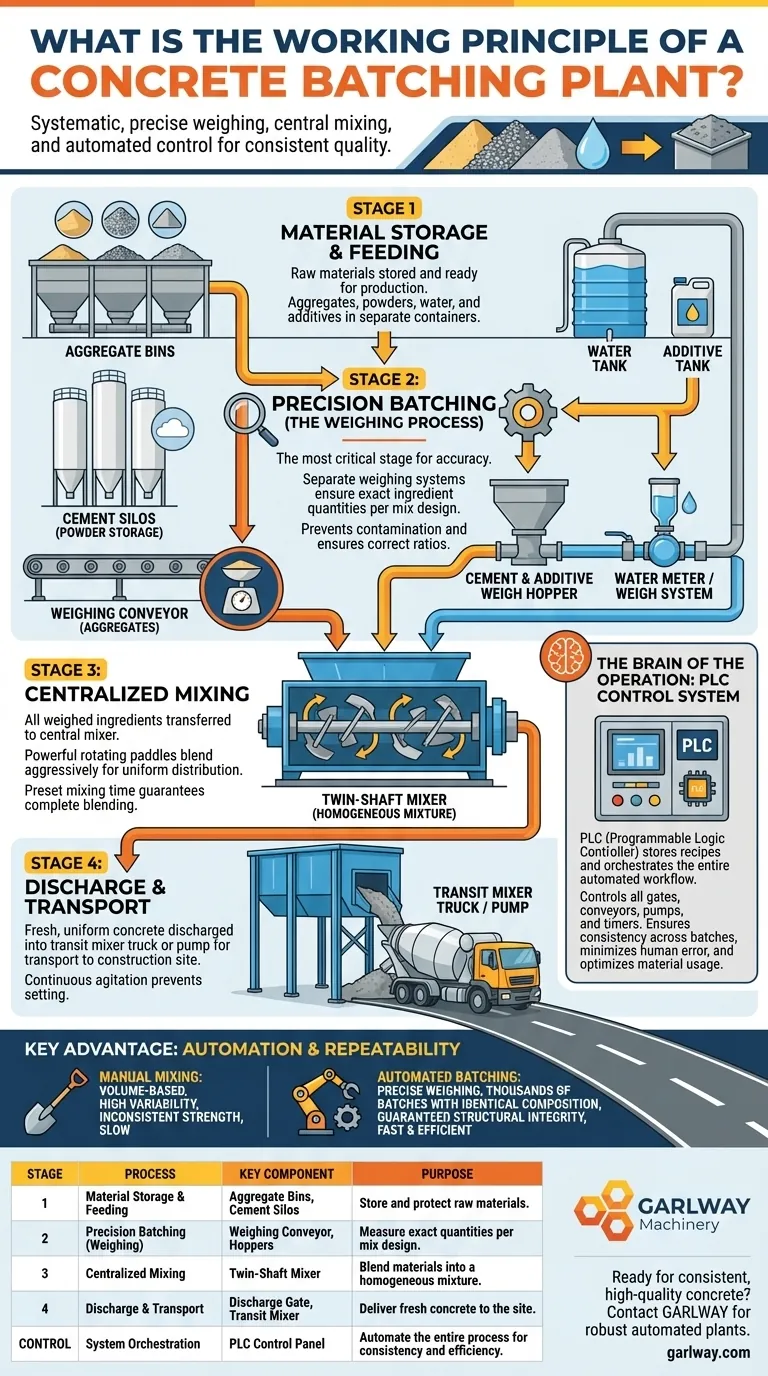

콘크리트 플랜트의 4단계 워크플로우

전체 프로세스는 4개의 뚜렷하고 순차적인 단계로 나눌 수 있습니다. 각 단계는 처음부터 끝까지 정확성과 효율성을 보장하기 위해 자동화되고 제어됩니다.

1단계: 자재 보관 및 공급

혼합이 시작되기 전에 모든 원자재를 보관하고 준비해야 합니다. 모래, 자갈, 쇄석과 같은 골재는 별도의 대형 빈(bin)에 적재됩니다.

시멘트 및 비산회와 같은 기타 분말은 습기로부터 보호하기 위해 수직 사일로에 보관됩니다. 물은 탱크에 보관되고, 화학 첨가제는 자체 용기에 보관됩니다.

2단계: 정밀 배치 (계량 과정)

"배치" 플랜트라는 이름이 붙은 가장 중요한 단계입니다. "배치"는 특정 혼합 설계 또는 레시피에 따라 각 재료를 계량하는 과정입니다.

정확성을 보장하기 위해 각 구성 요소에 대해 별도의 계량 시스템이 사용됩니다. 골재는 목표 중량에 도달할 때까지 빈에서 계량 컨베이어 위로 방출됩니다. 시멘트는 별도의 호퍼에서 계량되고, 물은 미터 또는 계량 시스템에 의해 정밀하게 측정됩니다. 이 분리는 오염을 방지하고 올바른 비율을 보장합니다.

3단계: 중앙 혼합

단일 배치에 대한 모든 재료가 정확하게 계량되면 모두 중앙 혼합기로 이송됩니다.

가장 일반적인 유형은 트윈 샤프트 믹서로, 강력한 회전 패들을 사용하여 모든 재료를 공격적으로 혼합합니다. 이는 시멘트, 물 및 골재가 배치 전체에 균일하게 분포되는 균질한 혼합물을 보장합니다. 혼합 시간은 완전한 혼합을 보장하기 위해 제어 시스템에 사전 설정됩니다.

4단계: 배출 및 운송

예정된 혼합 시간이 완료되면 혼합기의 배출 게이트가 열립니다. 신선하고 균일한 콘크리트가 운송 믹서 트럭 또는 콘크리트 펌프로 직접 배출됩니다.

트럭은 콘크리트가 굳는 것을 방지하기 위해 계속 교반하면서 건설 현장으로 운송합니다. 이제 플랜트는 즉시 다음 배치를 배치할 준비가 되었습니다.

콘크리트 배치 플랜트의 작동 원리는 무엇인가요? 일관된 품질을 위한 정밀 배치

작업의 두뇌: 제어 시스템

전체 작업 순서는 플랜트의 정확성과 효율성의 핵심인 정교한 제어 시스템에 의해 관리됩니다.

PLC 제어 패널의 역할

현대 플랜트는 프로그래머블 로직 컨트롤러(PLC)를 사용합니다. 이 컴퓨터 시스템은 수십 가지의 다양한 혼합 레시피를 저장하고 전체 워크플로우를 조율합니다.

작업자가 레시피를 선택하면 PLC는 모든 게이트, 컨베이어, 펌프 및 타이머를 제어하여 배치 및 혼합 프로세스를 자동으로 실행합니다. 이는 인간 오류의 가능성을 제거합니다.

배치 간 일관성 보장

제어 시스템은 첫 번째 배치 콘크리트가 100번째 배치와 동일하도록 보장합니다. 각 배치에 대한 모든 재료의 무게를 정밀하게 제어함으로써 플랜트는 예측 가능하고 신뢰할 수 있는 품질의 콘크리트를 생산하며, 이는 구조 공학에 필수적입니다. 또한 필요한 양만 정확하게 사용하여 재료 낭비를 최소화합니다.

핵심 장점 이해: 자동화

수동으로 콘크리트를 혼합하는 것이 가능하지만, 그 과정은 배치 플랜트가 달성하는 것과 근본적으로 다르며 덜 신뢰할 수 있습니다.

수동 혼합의 한계

수동 혼합은 정밀한 중량이 아닌 부피 기반 추정치(예: 삽으로 모래)에 의존합니다. 이는 물-시멘트 비율 및 골재 비율의 높은 변동으로 이어져 일관되지 않은 강도와 낮은 품질 관리를 초래합니다. 또한 대규모 프로젝트에는 느리고 비실용적입니다.

자동 배치 기능의 힘

배치 플랜트의 주요 장점은 반복성과 정밀성입니다. 시스템이 동일한 엔지니어링 사양을 모두 충족하는 수천 입방미터의 콘크리트를 생산할 수 있다는 점이 가장 큰 가치입니다. 이는 수동으로는 불가능한 구조적 무결성, 속도 및 효율성을 보장합니다.

목표에 맞는 올바른 선택

플랜트의 작동 원리를 이해하면 프로젝트 성공에 가장 중요한 구성 요소에 집중할 수 있습니다.

구조적 무결성이 주요 초점이라면: 자동 계량 시스템의 정밀도가 가장 중요한 요소이며, 올바른 물-시멘트 비율과 골재 비율을 보장합니다.
대규모 생산 속도가 주요 초점이라면: 자재 이송 시스템(컨베이어 및 펌프)의 효율성과 혼합기의 사이클 시간이 플랜트의 전체 생산량을 결정합니다.
일관된 품질 관리가 주요 초점이라면: PLC 제어 패널이 가장 큰 자산이며, 인간 오류를 제거하고 모든 배치가 사전 정의된 혼합 설계를 엄격하게 준수하도록 보장합니다.

궁극적으로 콘크리트 배치 플랜트는 측정, 균질화 및 제어의 규율 있고 자동화된 프로세스를 통해 원자재를 고성능 엔지니어링 재료로 변환합니다.

요약 표:

단계	프로세스	주요 구성 요소	목적
1	자재 보관 및 공급	골재 빈, 시멘트 사일로	원자재를 보관하고 보호합니다.
2	정밀 배치 (계량)	계량 컨베이어, 호퍼	혼합 설계당 정확한 양을 측정합니다.
3	중앙 혼합	트윈 샤프트 믹서	재료를 균질한 혼합물로 혼합합니다.
4	배출 및 운송	배출 게이트, 운송 믹서	현장으로 신선한 콘크리트를 전달합니다.
제어	시스템 조율	PLC 제어 패널	일관성과 효율성을 위해 전체 프로세스를 자동화합니다.
