핵심적으로, 현대적인 윈치 제어 상자는 우발적인 작동 및 기계적 고장을 방지하도록 설계된 여러 가지 중요한 안전 기능을 통합하고 있습니다. 이 중 주요 기능으로는 STO(Safe Torque Off) 기능, 되감기 및 풀기 신호를 동시에 방지하는 전기 인터록, 수동 크랭크가 작동 중일 때 모터를 비활성화하는 리드 안전 접점이 있습니다.
윈치 제어 상자는 단순한 켜기/끄기 스위치 그 이상입니다. 지능형 안전 시스템입니다. 주요 기능은 윈치가 명시적으로 명령된 경우에만 작동하고 절대로 충돌하거나 안전하지 않은 상태에서 작동하지 않도록 하여 가장 일반적이고 위험한 고장 모드를 방지하는 것입니다.
핵심 원칙: 의도하지 않은 작동 방지
가장 치명적인 윈치 고장은 기계가 예기치 않게 작동할 때 발생합니다. 제어 상자 내의 안전 기능은 예측 가능하고 안정적인 시스템을 만들기 위해 설계되었으며, 작업자가 명확하고 안전한 명령을 내릴 때만 윈치 모터에 전원이 공급되도록 합니다.
명령을 위한 전기 인터록
제어 방식은 되감기 및 풀기 버튼에 대해 되돌린 연결을 사용하는 경우가 많습니다. 이것은 전기 인터록의 한 형태입니다.
회로가 모터에 "전진" 및 "후진" 신호를 동시에 보내는 것을 물리적으로 방지합니다. 이 간단한 설계 기능은 충돌하는 명령의 극심한 스트레스로부터 모터와 구동계를 보호합니다.
수동 재정의 보호
많은 윈치에는 전원 고장 시 사용할 수 있는 수동 크랭크가 있습니다. 작업자가 크랭크를 사용하는 동안 모터를 작동시키는 것은 매우 위험합니다.
이를 방지하기 위해 리드 안전 접점 또는 유사한 센서가 사용됩니다. 수동 크랭크가 삽입되거나 작동되면 이 센서는 물리적으로 회로를 열어 전체 전기 제어 방식을 비활성화하고 모터를 시작할 수 없게 만듭니다.
STO(Safe Torque Off)
STO(Safe Torque Off)는 현대 산업용 모터 드라이브에서 발견되는 보다 고급의 인증된 안전 기능입니다.
STO는 모터의 권선에 전원을 차단하여 토크(회전력) 생성을 방지합니다. 전체 제어 상자를 종료할 필요 없이 이를 안정적으로 달성하여 상황이 해결된 후 더 빠르고 안전한 재시작을 가능하게 합니다.
작업자 중심 안전 기능
내부 회로 외에도 당김 작업 중 제어 및 안전을 향상시키기 위해 작업자 인터페이스에 여러 기능이 내장되어 있습니다.
비상 정지 버튼
비상 정지 버튼은 중요한 수동 작동 기능입니다. 누르면 윈치 모터의 전원이 즉시 차단되어 위기 상황에서 모든 작동을 중지합니다.
원격 제어 작동
유선 또는 무선 원격 제어 사용은 기본적인 안전 관행입니다. 이를 통해 작업자는 윈치, 케이블 및 하중에서 안전한 거리에 서 있을 수 있습니다. 이 위치는 끊어지는 케이블이나 움직이는 하중으로 인한 부상을 피하는 데 중요합니다.
제어 속도 작동
2단 또는 가변 속도 제어와 같은 기능은 작업자에게 하중에 대한 보다 정확한 제어를 제공하여 안전을 향상시킵니다. 느리고 신중한 움직임을 수행할 수 있는 능력은 위험하고 갑작스러운 움직임 없이 무겁거나 섬세한 물체를 배치하는 데 중요합니다.
시스템 수준 안전 이해
제어 상자는 중요한 구성 요소이지만 더 큰 시스템의 일부로 작동합니다. 그 한계를 이해하는 것이 안전한 작동의 핵심입니다.
제어 상자 대 기계식 브레이크
제어 상자는 모터 작동을 관리하여 언제 시작하고 멈출지 지시합니다.
그러나 별도의 기계식 하중 유지 브레이크가 드럼이 하중 하에서 역회전하는 것을 물리적으로 방지합니다. 제어 시스템과 기계식 브레이크는 하중이 항상 안전하도록 함께 작동해야 합니다.
전체 시스템의 중요성
안전한 윈치 시스템은 제어 장치 이상의 것에 의존합니다. 합성 로프와 강철 케이블 간의 선택, 윈치의 구조적 무결성 및 적절한 리깅 기술은 모두 전체 안전 방정식에서 똑같이 중요한 부분입니다. 제어 상자는 닳은 케이블이나 부적절한 앵커 포인트를 보상할 수 없습니다.
애플리케이션에 맞는 올바른 선택
윈치의 안전성을 평가하려면 해당 기능이 특정 요구 사항과 어떻게 일치하는지 고려하십시오.
- 산업 규정 준수 또는 고위험 환경이 주요 초점인 경우: Safe Torque Off(STO)와 같은 인증된 안전 기능과 전문적으로 통합된 비상 정지 회로가 있는 윈치를 우선적으로 고려하십시오.
- 차량 복구 또는 간헐적 사용이 주요 초점인 경우: 제어 시스템에 안정적인 원격 제어, 충돌하는 명령에 대한 명확한 보호 및 견고한 기계식 브레이크가 있는지 확인하십시오.
- 수동 재정의가 있는 모든 애플리케이션이 주요 초점인 경우: 크랭크 사용 시 모터 작동을 절대적으로 방지하는 리드 스위치와 같은 전용 안전 메커니즘이 있는지 확인하십시오.
궁극적으로 이러한 안전 기능을 이해하면 올바른 장비를 선택하고 제어에서 오는 자신감으로 작동할 수 있습니다.
요약표:
| 안전 기능 | 목적 | 주요 이점 |
|---|---|---|
| STO(Safe Torque Off) | 모터 토크 생성 방지 | 인증된 안전, 의도하지 않은 움직임 방지 |
| 전기 인터록 | 충돌하는 명령 차단 | 모터를 스트레스와 손상으로부터 보호 |
| 리드 안전 접점 | 수동 크랭크 중 모터 비활성화 | 재정의 중 작업자 부상 방지 |
| 비상 정지 버튼 | 즉각적인 전원 차단 | 비상 시 작동 중지 |
| 원격 제어 작동 | 안전한 거리에서 작동 가능 | 작업자를 위험한 하중에서 멀리 유지 |
GARLWAY의 고급 윈치 제어 시스템으로 프로젝트의 안전과 효율성을 보장하십시오.
GARLWAY는 건설 기계 전문 기업으로, 전 세계 건설 회사 및 계약업체를 위한 견고한 윈치, 콘크리트 믹서 및 배치 플랜트를 제공합니다. 당사의 윈치 제어 상자는 업계 최고의 안전 기능을 갖추고 있어 팀과 장비를 보호하고 열악한 환경에서도 안정적인 성능을 보장합니다.
지금 바로 문의하여 특정 요구 사항에 대해 논의하고 GARLWAY의 솔루션이 운영 안전 및 생산성을 어떻게 향상시킬 수 있는지 알아보십시오.

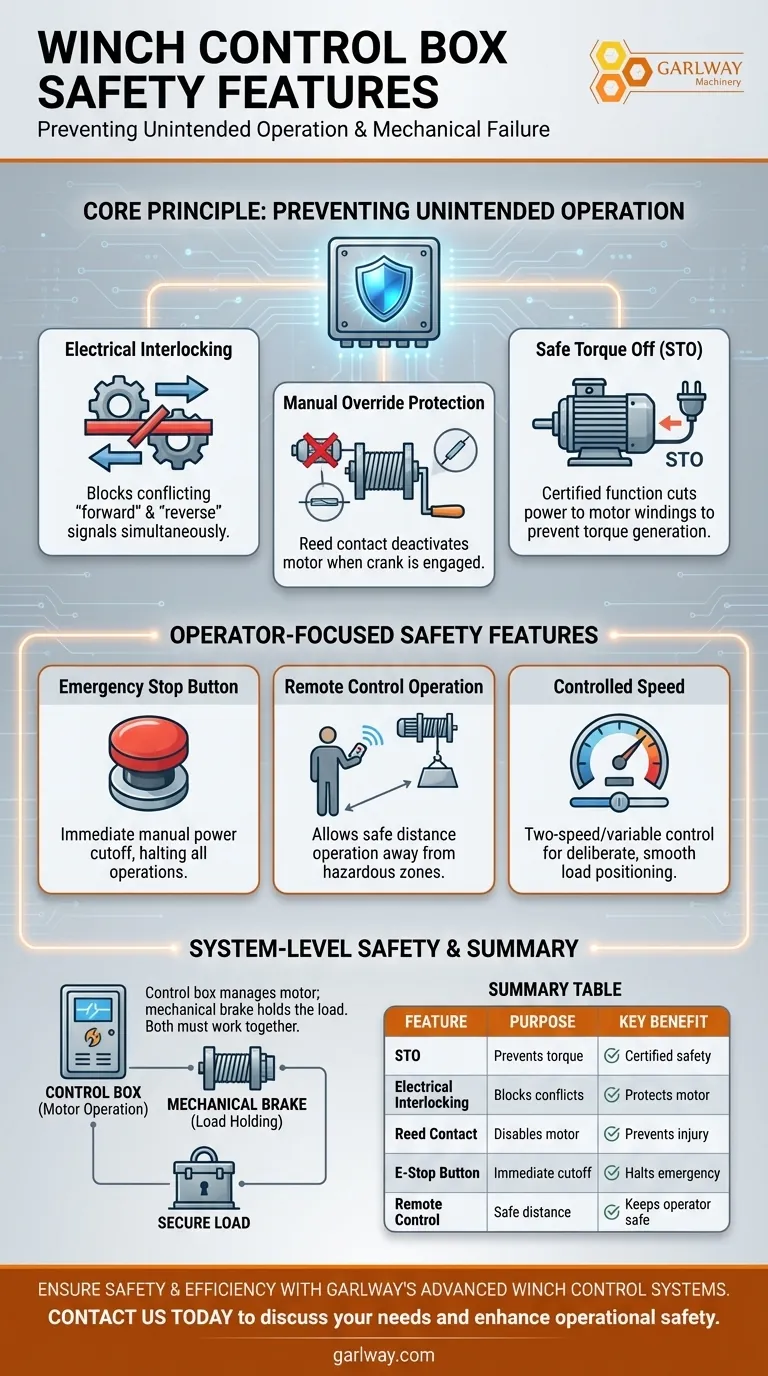

시각적 가이드
