전동 호이스트가 위아래로 움직이지 않는 이유는 무엇인가요? 단계별 문제 해결 가이드

응답하지 않는 전동 호이스트는 거의 항상 네 가지 주요 문제 중 하나로 인해 발생합니다. 즉, 트립된 안전 장치, 고장난 제어 스테이션, 전기 접촉기 고장 또는 주 전원 공급 장치의 중단입니다. 이러한 구성 요소는 명령 체인을 형성하며, 이 체인의 어느 곳에서든 끊어지면 움직임이 방지됩니다.

핵심 문제는 모터 자체인 경우는 거의 없습니다. 대신, 문제는 모터를 작동하고 보호하도록 설계된 제어 시스템 내부에 있습니다. 안전 스위치와 제어 펜던트에서 모터까지의 전기 경로를 체계적으로 확인하는 것이 빠르고 정확한 진단의 열쇠입니다.

전동 호이스트가 위아래로 움직이지 않는 이유는 무엇인가요? 단계별 문제 해결 가이드

안전부터 시작하세요: 호이스트가 스스로를 보호하고 있나요?

구성 요소가 고장났다고 가정하기 전에 안전 기능이 활성화되지 않았는지 먼저 확인하십시오. 이러한 시스템은 치명적인 고장이나 손상을 방지하기 위해 호이스트 작동을 차단하도록 설계되었습니다.

과부하 조건 확인

호이스트가 멈추는 가장 일반적인 이유는 정격 용량을 초과하는 하중이 걸렸기 때문입니다. 내부 과부하 클러치 또는 센서가 모터를 보호하기 위해 분리합니다.

가장 먼저 해야 할 일은 항상 하중의 무게를 확인하는 것입니다. 하중이 호이스트의 한계를 초과하면 호이스트는 들어 올리기를 거부함으로써 올바르게 작동하는 것입니다.

상한 리미트 스위치 검사

상한 리미트 스위치는 훅 블록이 호이스트 본체에 충돌하는 것을 방지하는 안전 장치입니다. 훅이 너무 높이 올라가면 물리적으로 이 스위치를 트리거하여 "업" 모터 회로에 전원 공급을 차단합니다.

훅의 위치를 시각적으로 검사하십시오. 훅이 리미트 스위치에 닿아 있거나 최근에 닿았다면 호이스트가 위로 올라가지 않지만 여전히 아래로 내려갈 수 있어야 합니다.

전기 제어 경로 진단

안전 장치가 원인이 아닌 경우, 문제는 손가락에서 모터로 명령을 전달하는 전기 경로에 있습니다. 이를 위해서는 논리적이고 단계적인 조사가 필요합니다.

제어 스테이션(펜던트)

휴대용 제어 펜던트는 호이스트에서 가장 자주 사용되는 부품이며 마모 및 물리적 손상에 취약합니다. 내부 접점이 마모되거나 전선이 닳을 수 있습니다.

호이스트가 한 방향으로만 움직이고 다른 방향으로는 움직이지 않는다면, 펜던트의 해당 버튼이 원인일 가능성이 높습니다. 버튼을 누를 때 메인 제어 패널에서 "딸깍" 소리가 나는지 주의 깊게 들어보십시오. 소리가 들린다면 펜던트는 제대로 작동하는 것입니다.

역상 접촉기(호이스트의 두뇌)

역상 접촉기는 호이스트의 메인 제어 패널 내부에 있는 고성능 전기 스위치입니다. 모터 권선으로 고전압 전원의 흐름을 지시하여 시계 방향(위) 또는 반시계 방향(아래)으로 회전하게 합니다.

버튼을 누를 때 "딸깍" 소리가 나는 것은 일반적으로 접촉기가 작동하려고 한다는 것을 의미합니다. 여기서의 고장은 개방 회로(스위치를 통해 전원이 통과하지 않음) 또는 단락 코일(스위치를 닫는 전자석이 타버림)일 수 있습니다.

주 전원 공급 장치

이것은 가장 기본적인 점검입니다. 전원 공급 장치의 문제로 인해 전체 장치가 비활성화됩니다.

호이스트의 메인 회로 차단기가 트립되지 않았는지 확인하십시오. 3상 호이스트의 경우, 하나가 손실되면 호이스트가 작동하지 않으므로 세 상의 전원이 모두 있는지 확인하십시오.

피해야 할 중요한 안전 고려 사항

산업 장비의 문제 해결에는 내재된 위험이 따릅니다. 프로세스를 서두르거나 지름길을 택하면 부상이나 장비 추가 손상을 초래할 수 있습니다.

안전 장치를 절대 우회하지 마십시오

과부하 클러치와 리미트 스위치는 그럴 만한 이유가 있습니다. 들어 올리기를 완료하기 위해 이를 우회하는 것은 하중 낙하, 장비 손상 및 심각한 부상을 초래할 수 있는 위험한 관행입니다.

활성 전기 패널의 위험

고장난 접촉기 또는 내부 배선을 진단하려면 전기 패널을 열어야 합니다. 이 작업은 적절한 잠금/태그(LOTO) 절차를 따르는 자격을 갖춘 전기 기술자만 수행해야 합니다.

단일 고장 지점 가정

하나의 문제가 때로는 다른 문제를 야기할 수 있습니다. 예를 들어, 펜던트 와이어의 단락으로 인해 메인 차단기가 트립될 수 있습니다. 체계적인 접근 방식은 근본 원인을 무시한 채 하나의 증상만 해결하는 것을 방지합니다.

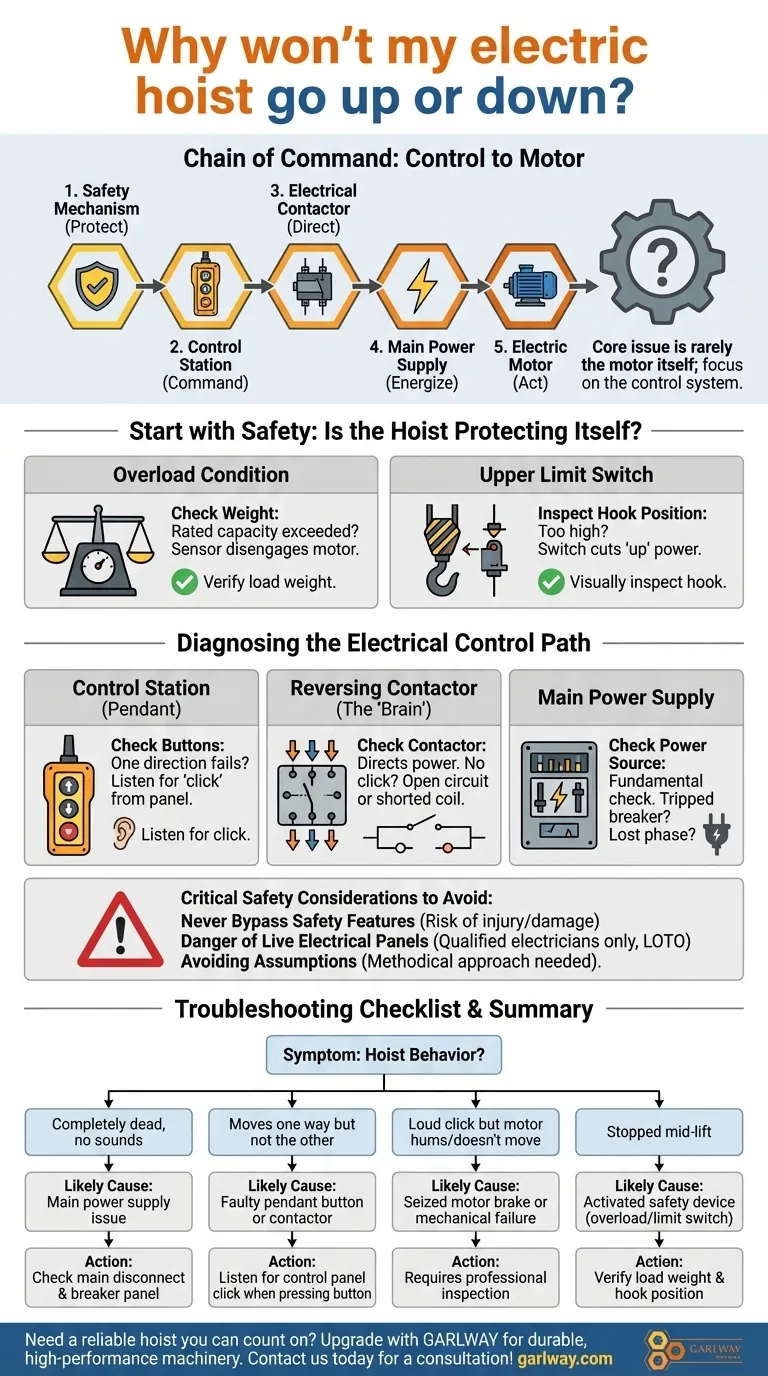

체계적인 문제 해결 체크리스트

이 목표 지향적인 프로세스를 사용하여 문제의 원인을 효율적으로 찾으십시오.

호이스트가 완전히 작동하지 않고 소리가 나지 않는 경우: 주 전원 공급 장치에 집중해야 합니다. 먼저 비상 정지 버튼, 주 차단기 및 회로 차단기 패널을 확인하십시오.
호이스트가 한 방향으로만 움직이고 다른 방향으로는 움직이지 않는 경우: 이는 작동하지 않는 방향의 펜던트 버튼 또는 역상 접촉기의 해당 측에 결함이 있음을 강력하게 나타냅니다.
큰 딸깍 소리가 나지만 모터가 윙윙거리거나 움직이지 않는 경우: 이는 종종 접촉기 이후의 문제를 나타냅니다. 모터는 전원을 받고 있을 수 있지만 모터 브레이크가 고착되었거나 주요 기계적 고장으로 인해 움직일 수 없습니다.
들어 올리는 도중에 호이스트가 작동을 멈춘 경우: 안전 장치가 트리거되었을 가능성이 즉시 있습니다. 과부하된 하중 또는 트립된 상한 리미트 스위치를 확인하십시오.

가장 간단한 원인부터 가장 복잡한 원인까지 각 시스템을 체계적으로 확인하면 안전하고 효과적인 수리를 보장할 수 있습니다.

요약표:

증상	가능한 원인	조치
호이스트가 완전히 작동하지 않고 소리가 나지 않음	주 전원 공급 장치 문제(트립된 차단기, E-stop)	주 차단기 및 회로 차단기 패널을 확인하십시오.
한 방향으로만 움직이고 다른 방향으로는 움직이지 않음	고장난 펜던트 버튼 또는 역상 접촉기	버튼을 누를 때 제어 패널에서 딸깍 소리가 나는지 들어보십시오.
큰 딸깍 소리가 나지만 모터가 윙윙거리거나 움직이지 않음	고착된 모터 브레이크 또는 기계적 고장	전문가 점검 필요.
들어 올리는 도중에 멈춤	활성화된 안전 장치(과부하, 리미트 스위치)	하중 무게와 훅 위치를 확인하십시오.
